- Seite 1 40103 Benutzerhandbuch...
- Seite 2 Fahrkarte Kategorie Ausgänge Hardware Software Stand 11/2020 Technische Änderungen und Irrtümer vorbehalten © 2020 Nukura GmbH – Alle Rechte vorbehalten...
-
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnet-antrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ... - Seite 4 Kompatibilität Märklin C-Gleis Trix C-Gleis Der Decoder kann u.a. in die folgenden Gleise Der Decoder kann u.a. in die folgenden Gleise eingesetzt und angeschlossen werden. eingesetzt und angeschlossen werden. Gerades Gleis 24172 Gerades Gleis 62172 Gerades Gleis 24188 Gerades Gleis 62188 ...

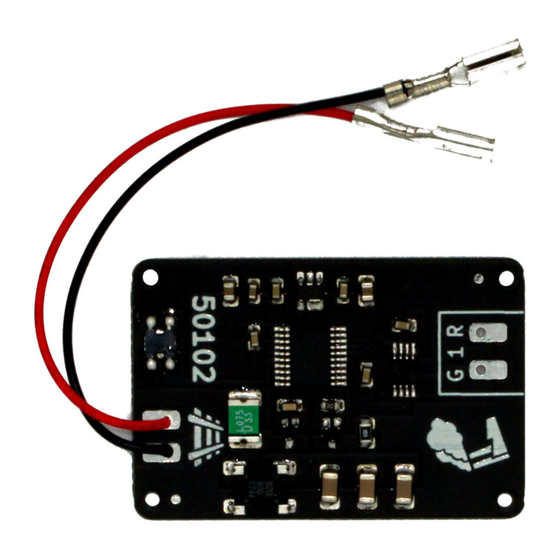

- Seite 5 Inbetriebnahme Installation Der Decoder ist zur Befestigung in ein C-Gleis Der Untergrund des Montageortes von Märklin oder Trix vorgesehen und besitzt und andere den Decoder berührenden hierfür 4 Montagelöcher. Materialien sollten aus nichtleitendem Material bestehen. Drücke den Decoder vorsichtig auf die hierfür ...
- Seite 6 Inbetriebnahme Spannungsversorgung Alle Spannungsquellen müssen gegen Kurz- Der Decoder selbst benötigt im schluss und Überlast gesichert sein. Dies ist bei Ruhezustand unter 5mA. Zentralen und Boostern üblicherweise der Fall. Der Strombedarf der Ausgänge hängt Der Decoder wird zur Spannungsversorgung grundsätzlich von den angeschlossenen ...
-
Seite 7: Verbraucher Anschließen
Inbetriebnahme Ausgang anschließen Verbraucher anschließen Der Decoder ist zur Schaltung eines Die voreingestellte Schaltzeit beträgt 4 Motorantriebes ausgelegt und verfügt hierfür Sekunden. über einen Ausgang mit 2 Anschlüssen. Zum Anlöten der Anschlusskabel solltest Du Die Anschlusskabel eines Motorantriebes den Decoder aus dem Gleis entnehmen, da ... -
Seite 8: Polarisierte Gleichstromantriebe
Inbetriebnahme Ausgang anschließen Polarisierte Gleichstromantriebe Der Decoder kann zur Schaltung von Weichen Wird eine Weiche über einen Befehl geschaltet, mit polarisierten Gleichstromantrieben wird der jeweilige Ausgang je nach eingesetzt werden. Konfiguration mit Spannung versorgt. Der Decoder verfügt über einen Ausgang mit 2 Dabei wird je nach Befehl die Polarität der ... -
Seite 9: Automatischer Lernmodus
Inbetriebnahme Adresse vergeben Automatischer Lernmodus Der Decoder verfügt über einen automatischen Wurde dem Ausgang so eine Adresse Lernmodus für die Adressierung. zugeordnet, endet der Programmiermodus automatisch. Um den automatischen Lernmodus zu starten, muss der Button gedrückt werden. Wird innerhalb von 60 Sekunden kein Befehl ... - Seite 10 Konfiguration Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ...
-
Seite 11: Konfiguration Ausgänge
Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltart Schaltimpuls Dauerbetrieb Schaltzeit 1-255 Wert * 100 Millisekunden Invertierung Keine Invertierung Invertierung Zustand Keine Wiederherstellung Wiederherstellung Anschluss Grün... - Seite 12 Konfiguration Ausgänge Adresse Dem Ausgang kann eine frei wählbare Adresse Wenn Du dem Decoder nur Adressen zuweisen zugeordnet werden. möchtest, ist es einfacher den automatischen Lernmodus durchzuführen. Der Decoder folgt der Adressierung nach Ausgang, jeder Ausgang kann mit den Adressen Im Auslieferungszustand ist der Decoder mit ...
- Seite 13 Konfiguration Ausgänge Schaltart Schaltimpuls Obacht Der Ausgang wird nur für eine bestimmte Zeit Bei Dauerbetrieb der Ausgänge ist darauf zu geschaltet. Der verwendete Schaltimpuls wird achten, dass die maximale Belastung der in der Schaltzeit eingestellt. Ausgänge 500mA nicht überschreiten darf. Dauerbetrieb Die Ausgänge sind kurzzeitig für bis zu 2A ...
- Seite 14 Konfiguration Lokadressen Wenn die Zentrale keine Programmierung für Zubehördecoder unterstützt, kann der Decoder zur Programmierung-on-Main auch mit Lokadressen angesprochen werden. Ausgang Vorgabe Mögliche Bedeutung Werte Alle Keine Verwendung von Lokadressen Verwendung von Lokadressen 0-127 Kurze Lokadresse 0-255 Lange Lokadresse 8 LSB 0-39 Lange Lokadresse 6 MSB Zentralen verwenden abhängig von der...
-
Seite 15: Werkseinstellungen
Konfiguration Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID abge- Beim Zurücksetzen auf Werkseinstellungen speichert, der Vorgabewert kann nicht geändert werden alle CV-Werte auf die Vorgabewerte werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ... - Seite 16 Eigentum ihrer jeweiligen Inhaber. Deine Meinung ist uns sehr wichtig. Wir freuen uns über Anregungen, Kritik oder Lob zu unseren Die Nennung von Markennamen und Warenzeichen Produkten oder zum Decoderwerk. hat lediglich beschreibenden Charakter. Sende uns eine E-Mail feedback@decoderwerk.com Nutze das Formular auf unserer Website https://www.decoderwerk.com/de-de/Feedback...
- Seite 17 Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...
