Installation de cartes d'extension

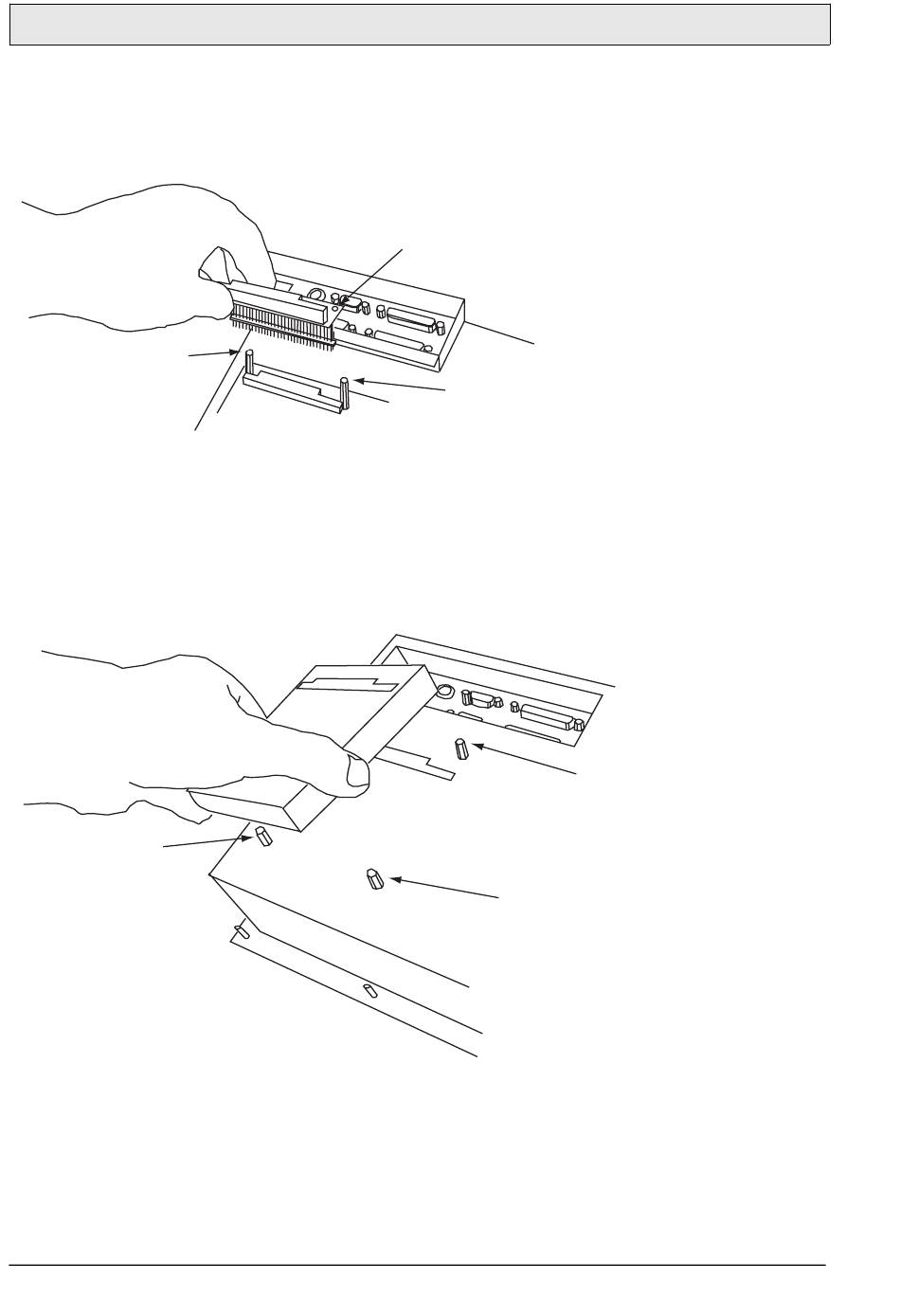

– Le contact de connexion est allongé au moyen d'une extension. Afin de le
fixer fermement, deux séparateurs doivent être montés à côté. Ne pas retirer
les écrous.
Séparateur
– Remontez le couvercle et vissez les quatre séparateurs (M3x17) fermement, à
l'arrière du terminal. Montez la carte PC104 dans le couvercle universel
PC104 (couper les rabats pour faire rentrer la carte). Fixez la carte PC104
dans le couvercle universel au moyen des vis et des rondelles de serrage.
Appuyez le contact d'extension de la carte PC104 à sa place à l'arrière du
terminal, et fixez le couvercle universel au moyen des quatre vis.
4-16
Vis
Séparateur
Séparateurs M3x17
Beijer Electronics, MA00670
