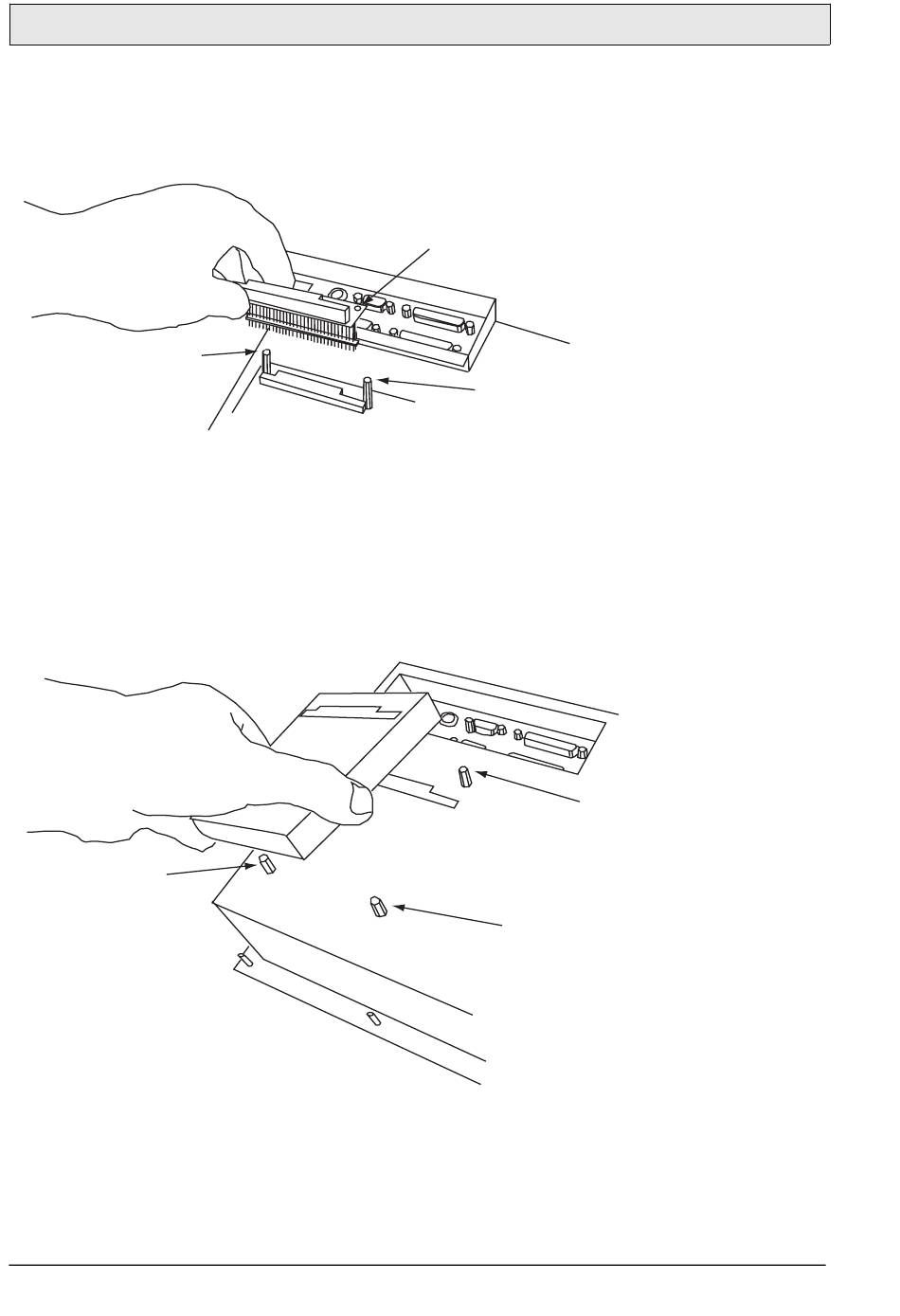

Installation av expansionskort
– Anslutningskontakten förlängs med en påbyggnadskontakt. För att kunna
spänna fast den måste två distanser monteras vid anslutningskontakten. Låt
muttrarna sitta kvar.
Distans
– Sätt ihop kåpan igen och skruva fast de fyra distanserna (M3x17 distanser)
ordentligt på terminalens baksida. Montera PC104-kortet i PC104-
universalkåpan (klipp till flikar för att kortet ska passa). Fäst PC104-kortet i
universalkåpan med hjälp av skruvar och låsbrickor. Skruva fast de fyra
distanserna på terminalens baksida. Tryck PC104-kortets påbyggnads-
kontakt på plats på terminalens baksida, och fäst universalkåpan med de fyra
skruvarna.
6-16
Skruv
Distans
M3x17 distanser
Beijer Electronics, MA00670
