9 Einbau in Rohrleitung
9.5 Einbau mit Klebestutzen

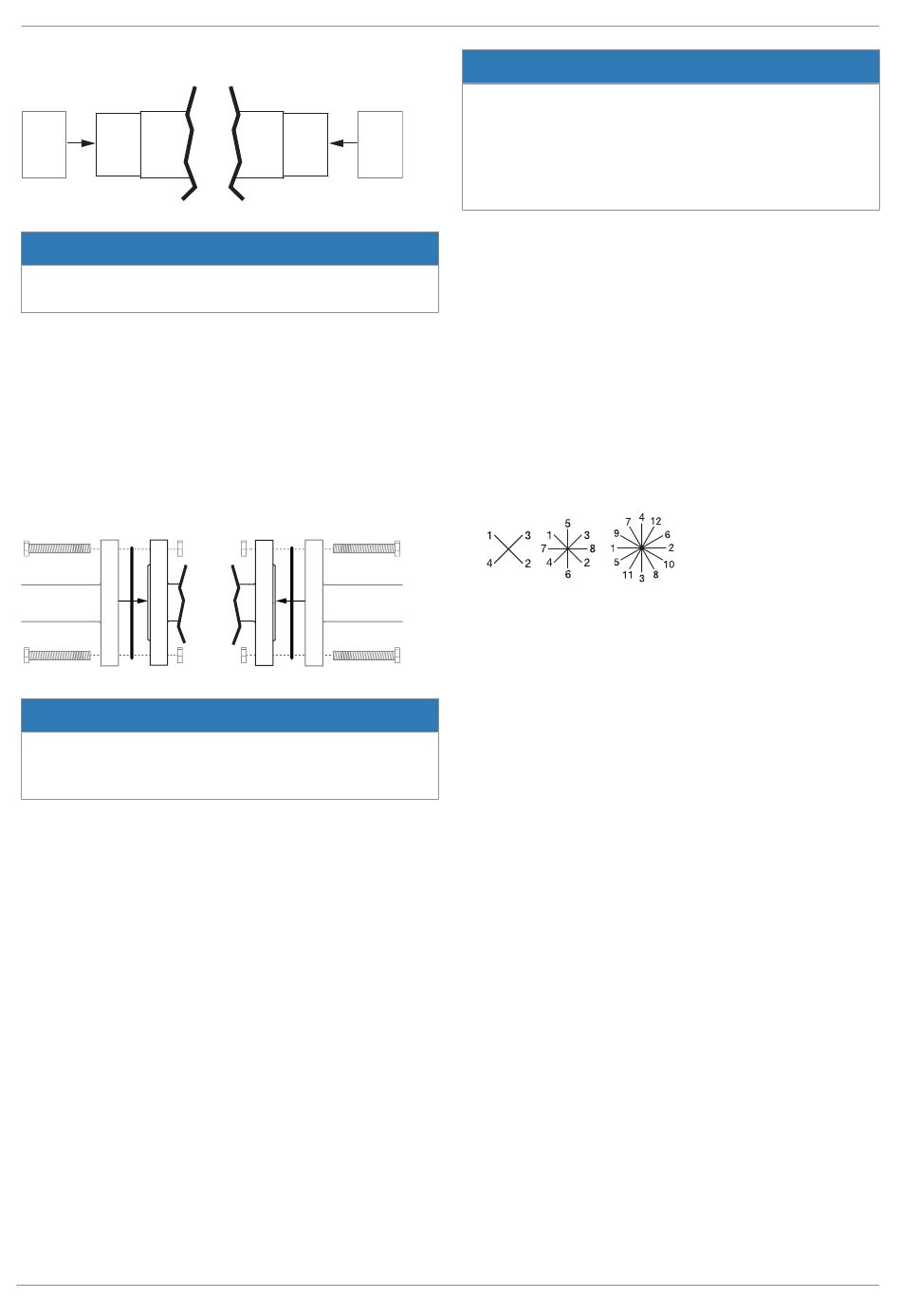

Abb. 3: Klebestutzen
HINWEIS
▶ Der Klebstoff ist nicht im Lieferumfang enthalten.
Nur geeigneten Klebstoff verwenden!
●
1. Montagevorbereitungen durchführen (siehe Kapitel „Mon-
tagevorbereitungen").
2. Klebstoff auf der Außenseite der Ventilkörperstutzen und
auf der Innenseite der Rohrleitung laut Angaben des Kleb-
stoffherstellers auftragen.
3. Körper des Produkts mit Rohrleitung verbinden.
4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
9.6 Einbau mit Flanschanschluss
Abb. 4: Flanschanschluss
HINWEIS
Dichtmittel!
▶ Das Dichtmittel ist nicht im Lieferumfang enthalten.
Nur geeignetes Dichtmittel verwenden.
●
GEMÜ R647
Verbindungselemente!
▶ Die Verbindungselemente sind nicht im Lieferumfang ent-
halten.
Nur Verbindungselemente aus zulässigen Werkstoffen
●
verwenden.
Zulässiges Anzugsdrehmoment der Schrauben beachten.
●
1. Dichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Einbau-
vorbereitungen").
3. Auf saubere und unbeschädigte Dichtflächen und An-
schlussflansche achten.
4. Flansche vor Verschrauben sorgfältig ausrichten.
5. Das Produkt mittig zwischen Rohrleitungen mit Flanschen
einklemmen.
6. Dichtungen zentrieren.
7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel
und passenden Schrauben verbinden.
8. Alle Flanschbohrungen nutzen.
9. Schrauben über Kreuz anziehen.
10. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
26 / 31
HINWEIS
