REI Solar Tracker Driver Bedienungsanleitung Seite 44

Technische Daten:
- 12-24 V Gleichstromversorgung
- Stromaufnahme ca. 100mA
- Objekterkennung Abstand im Bereich
von 3 bis 80 cm
- NPN-Digitalausgang
- Fühlerdurchmesser 18 mm
- Fühlerlänge 50 mm
- Betriebstemperaturbereich -25 bis 50
Grad Celsius
- Der Sensor ist normalerweise offen
Beschreibung der Stifte:
- braunes Kabel - VDC-Stromversorgung
- blaues Kabel - Masse
- schwarzes Kabel - digitaler Ausgang

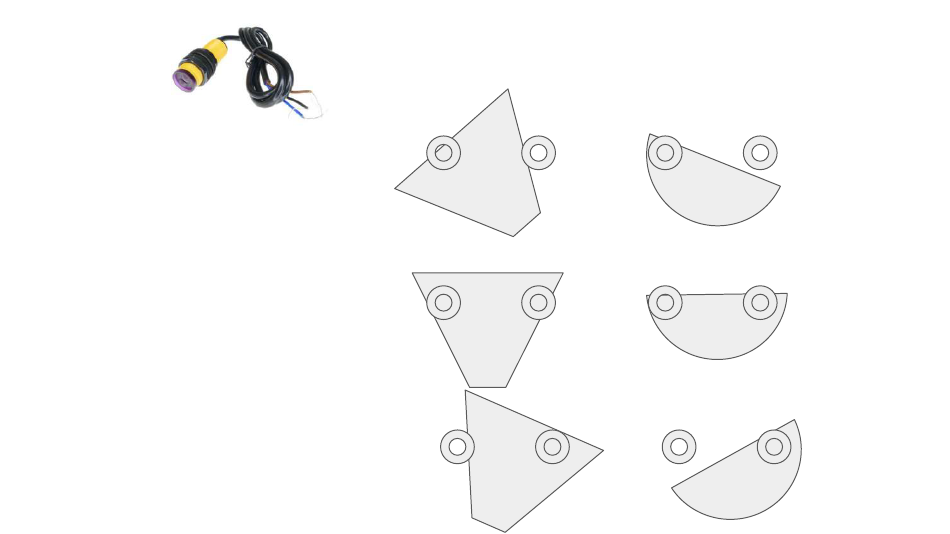

Eine beispielhafte Konfiguration des Neigungssensors
(Halbmond, Trapez / Dreieck)
Sensor W Sensor E Sensor W Sensor E
"E" ausgesetzt
nach rechts
kippen
Beide verdeckt
fläche Position
"W" ausgesetzt
nach links
kippen
