REI Solar Tracker Driver Bedienungsanleitung Seite 38

Beachten Sie,
dass die
Phasen in
Relais
umgekehrt
werden, um
die
Motorrichtung
E<->W
zu ändern
L1 to
L2 AC
L3 line
L1 to
L2 AC
L3 line
S<->N
L1 L2 L3 L1 L2 L3
to AC line to AC line

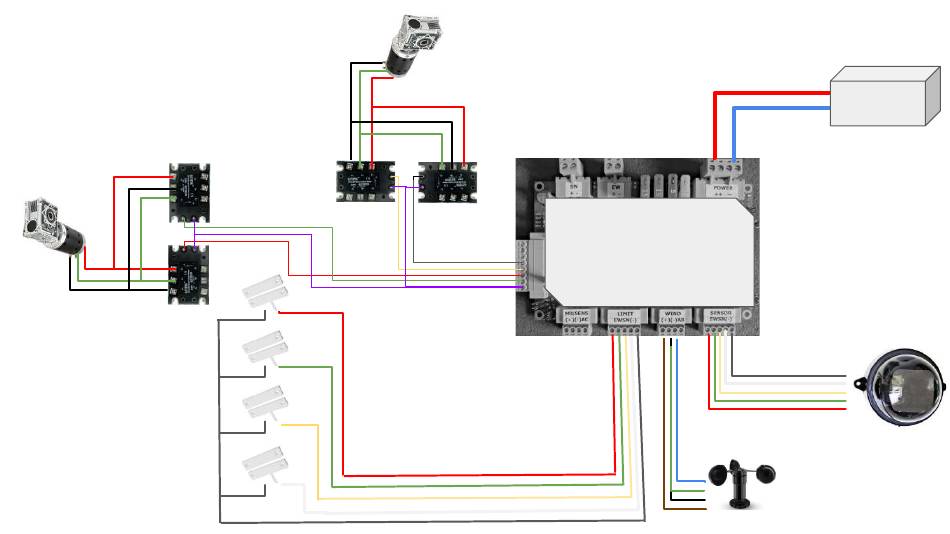

Ein Draht
(schwarz) von
allen
Endschaltern
geht zu (-)
REI Solar Tracker
3-phase AC
motor SSR relay
DC 24V
Minimale Installation
Integrierter
Endschalter zur
Steuerung der
Min/Max-Positionierun
g.
DC-Stromversorgung
zum Controller.
Schwarz Grün
Dies (-)
