REI Solar Tracker Driver Bedienungsanleitung Seite 33

Bei Frequenzumrichtern
muss Parameter P11 von
(0) auf (2) geändert
werden
Es kann ein Wechselstrommotor
sein :;
1 Phase 3-Leiter
3 Phasen 230V / 400V
Verwenden Sie für
1-Phasen-Motoren nur das
Modell VFD AT-2
Ändern Sie dann Parameter 92
von 0 auf 2
Ein Draht von allen
Endschaltern geht zu
(-)
Anschluss Motor <->
Treiber
unterschiedlich je
nach Typ.
REI Solar Tracker
DC and AC
motor
Schwarz Grün
Dies (-)
DC 24V

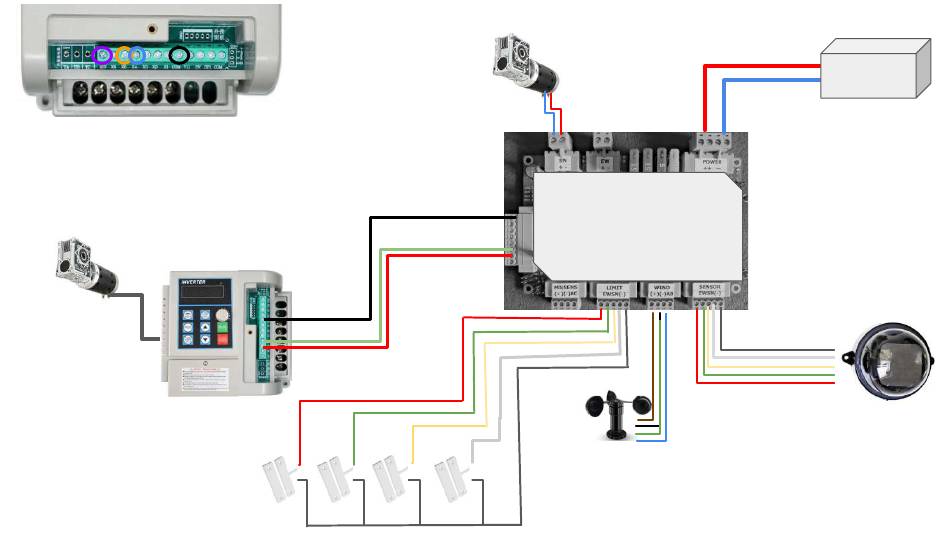

Logik Verbindung des
VFD-Wechselrichters:
Com - GND (-)
X4 - CW-Richtung
X5 - CCW-Richtung
VFD wird NICHT als
Stromversorgung
verwendet.
