REI Solar Tracker Driver Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für REI Solar Tracker Driver

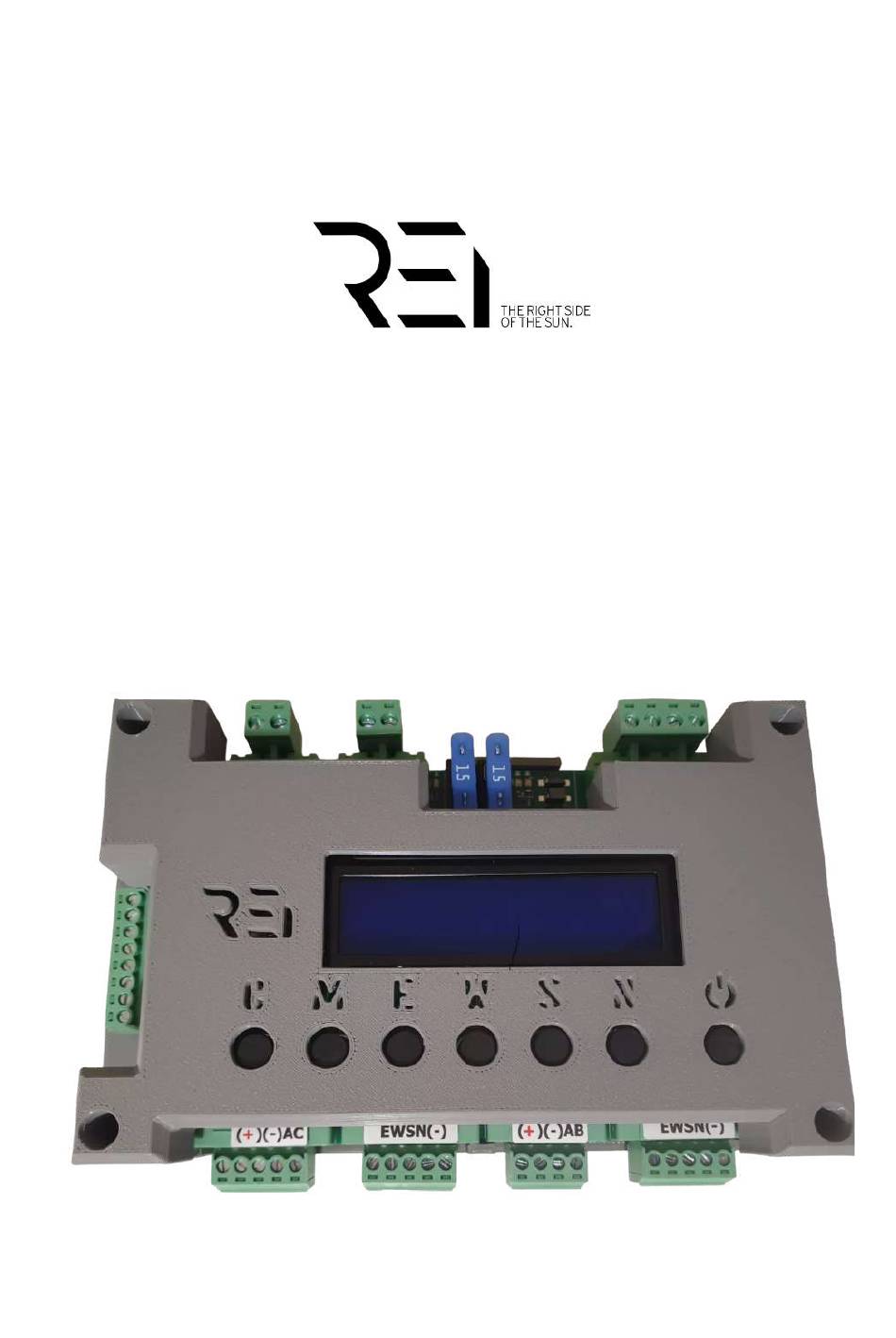

- Seite 1 Rei Solar Tracker Driver...
- Seite 2 DEUTSCH REI Solar Tracker-Controller funktioniert mit jeder Art von Trackern, [Sie müssen lediglich den Parameter ändern]; ● Einzelachse ● 2x Einzelachse ● Doppelachse geneigt ● Zweiachsiger Drehantrieb. Funktioniert mit analogen und digitalen NPN-Anemometern. Es verfügt über einen speziellen und innovativen Algorithmus, der es Ihnen ermöglicht, in Gebieten mit häufiger Bewölkung und wechselnden Wetterbedingungen zu...
- Seite 3 Dann bleibt der Tracker morgens wieder in der Sonne und die Steuerung bleibt bei den Sensorwerten hängen. Sie verlieren also ein paar Stunden Produktion. 2. Es verfügt über einen speziellen Algorithmus, der es Ihnen ermöglicht, auch in Halbwolken präzise zu sein. Die meisten der verfügbaren Versionen bewegen sich zwischen der Ostgrenze und der Westgrenze hin und her, zerstören Motoren und verbrauchen Strom.
- Seite 4 Tasten und ihre Funktionen; 1. C - Parameter bestätigen / Automatisch a. (Automatikmodus) Starten des Windschutzvorgangs (3 s gedrückt halten) b. (manueller Modus) Starten des automatischen Modus c. (Konfigurationsmodus) Verlassen der Konfiguration mit Speichern der Parameter 2. M – Die Hand a.
- Seite 5 ➔ V4 – (0,0–2,50) Bewölkungsschwelle, bei der der Controller die Nachführung der Sonne verlangsamt (1,70). Dadurch wird verhindert, dass der Tracker im Normalbetrieb bei teilweise bewölkten Bedingungen auf aus dem Osten reflektierte Strahlung reagiert. ➔ TX – (0-99) Zeitintervall, nach dem die Stärke der Ost-West-Sonne gemessen wird (30).
- Seite 6 ◆ 3 – Gleichstrommotor, Hartstart, normalerweise offener Endschalter ◆ 4 - Externer BLDC-Treiber, normalerweise geschlossener Endschalter ◆ 5 - Externer BLDC-Treiber, normalerweise offener Endschalter ◆ 6 – Externe DC-H-Brücke, normalerweise offener Endschalter ◆ 7 – Externe DC-H-Brücke, normalerweise offener Endschalter ➔...
- Seite 7 6/19...
- Seite 8 EINGANG-/AUSGANGSANSCHLÜSSE ● POWER - 4 Klemmen (Stromversorgung des Systems mit 24V) ○ 1-2 Plusklemmen (+). ○ 3-4 Minusklemmen (-). ● EW – 2 Gleichstrommotorklemmen, Ost-West-Richtung, max. 10 A ● SN – 2 Gleichstrommotorklemmen in Nord-Süd-Richtung, max. 10 A ● LIMIT – 5 Terminals ○...
- Seite 9 SICHERUNGEN; Der Controller verfügt über 2 Hauptsicherungen, gezählt von rechts nach links. Von der Versorgungsseite zum Motorausgang; 1. E-W max. 10 A Motorstromsicherung 2. S-N max. 10 A Motorstromsicherung Wenn Ihr Motor mehr als 3 A verbraucht, wird empfohlen, zusätzlich zwei Sicherungen zwischen der Steuerung und dem Motor (an beiden Drähten) zu verwenden.
- Seite 10 Typisches Verbindungsschema; Erweitertes Verbindungsschema/nach Firmware-Upgrade BLDC/SCHRITTMOTOR; 9/19...
- Seite 11 Externe VFD-Wechselrichter AC-Wechselrichter 1/3-PHASE; Im VFD-Umrichter muss Parameter P11 auf 2 eingestellt werden, damit die Reglersignale vom Gerät verarbeitet werden. Wenn Sie einen 1f-Motor mit 2 Spulen (3 oder 4 Drähte) haben, müssen Sie den AT-2-Wechselrichter verwenden und Parameter 92 auf 2 ändern. Dann benötigt der Motor keinen Kondensator und läuft sehr gleichmäßig.
-
Seite 12: Erste Zeile (16 Zeichen Hintereinander)
Grundlegender Gerätestatus auf dem LCD-Bildschirm [im Tracking-Modus]; Erste Zeile (16 Zeichen 13. Ganzzahlposition hintereinander); 14. "." Bruchteiler 1. Stärke des Sonnenlichts in 15. Dezimalstelle Ost-W-Richtung 16. Hundertstelposition a. „I“ – [Bestrahlungsstärke] Zweite Zeile (16 Zeichen – genug Sonnenstärke, hintereinander); um weiterzuverfolgen 1. - Seite 13 Gerätestatusanzeigen auf dem LCD-Bildschirm [mögliche/alternative Zustände im Tracking-Modus]; Erste Zeile (16 Zeichen um den Überblick zu hintereinander); behalten 1. Die Kraft des Sonnenlichts aus b. „C“ – Wolken – teilweise der Richtung E - W oder vollständig bewölkt. a. „Ich“ – Stoppen Sie die [Bestrahlungsstärke] –...
- Seite 14 6. Ganzzahlposition T6 – Wechsel zum 7. "." N-Timer nach Tagesende 8. Dezimalstelle g. T7 – 9. Hundertstelposition Umschaltverzögerungstim 10. (unbenutzt) er zum Übergang in die 11. Der Unterschied in der Stärke der Tagesanfangsposition Sonne auf den S-N-Sensoren h. T8 – schmeichelnder a.
- Seite 15 16. Zustand des Antriebs in S-N-Richtung a. „“ – leere Feldruhe b. „S“ – in Richtung S bewegen c. „N“ – in Richtung N bewegen „X“ – S- oder N-Endschalter wurde erreicht Tracker-Statusanzeigen auf dem LCD-Bildschirm im manuellen Modus. [manueller Steuermodus]; Obwohl die ersten Zeilen ähnlich aussehen, stellen die Zahlen die Messwerte dar die Stromstärkesensoren, nicht vom Lichtsensor.
-
Seite 16: Zweite Zeile (16 Zeichen (Fortlaufend))
18. "." Bruchteiler 26. „T“ – Temperaturanzeige 19. Dezimalstelle 27. „B“ – PCB-Temperatur 20. Hundertstelposition 28. „:“ – Beginn des Messwerts, ausgedrückt in Volt Zweite Zeile (16 Zeichen 29. ganzzahlige Position (fortlaufend)) 30. "." Bruchteiler 21. „F“ die Stärke des Windes in Volt 31. - Seite 17 Auf der Website sehen wir die verfügbaren Netzwerke, mit denen wir uns verbinden können. Wir sollten das Netzwerk mit der höchsten Signalstärke auswählen, indem wir auf dessen Namen klicken und das Zugangspasswort in das entsprechende Feld „Passwort“ eingeben. Durch Auswahl der Schaltfläche „Speichern“ starten wir das System neu, das versucht, mit dem angegebenen Passwort eine Verbindung zum ausgewählten Netzwerk herzustellen.
- Seite 18 erneut gesendet. Nach dem Neustart des Geräts dauert es etwa 10 Minuten, bis die Konfiguration zwischen den Geräten verbreitet ist. Es ist also nicht nötig, zum Gerät zu gelangen, um die Moduladresse im WLAN-Netzwerk herauszufinden – wechseln Sie einfach nach etwa 10 Minuten in den Konfigurationsmodus am Controller.
- Seite 19 Unten auf der Seite befindet sich ein Fenster, über das Sie zur Konfiguration gelangen können. Um die Konfiguration einzugeben, bestätigen Sie die Aktion durch Eingabe von „rei“ im Feld Passwort ein. So gelangen wir nicht versehentlich in die Konfiguration. 18/19...
- Seite 20 19/19...
- Seite 21 REI Solar Tracker Installationsschema...
- Seite 22 AUFMERKSAMKEIT! DC 24V Wenn die Endschalter den Stromkreis nicht richtig / vollständig unterbrechen, überprüfen Sie die verwendeten Zenerdioden. Minimale Installation REI Solar Tracker Wir empfehlen die In Antriebe eingebauter Endschalter Verwendung externer Controller (integrierter Endschalter Endschalter. nicht verwendet) DC motors...
- Seite 23 DC 24V Stromleitungsfehler Minimale Installation detektor. REI Solar Tracker Integrierter Endschalter Stift 1 Öffner zur Steuerung der Pin 2 Schwarz auf Controller Min/Max-Positionierung. Pin 3 Blau auf „A“ USV- und UPS+DC motors Stromleitungen 24V 10A Fehlererkennung. Ein Draht (schwarz) von...
- Seite 24 Der REI-Controller kann mit vielen Arten von Lichtsensoren umgehen Verwenden Sie mindestens Twisted-Pair- oder Steuerkabel, um Interferenzen zu vermeiden Beachten Sie, dass die LED-Lichtsensoren weniger genau sind als Versionen mit Mikro-PV-Modulen. Der Sensor hat eine E-Richtungsmarkierung für die richtige Ausrichtung – stellen Sie sicher, dass er richtig montiert ist.
- Seite 25 Der REI-Controller kann zwei Anemometer gleichzeitig handhaben [wenn ihre Signale unterschiedlicher Art sind; (Analog 0-5 V und Verwenden Sie mindestens Digital 0-250 pps)] Twisted-Pair- oder Steuerkabel, um Interferenzen zu vermeiden Die 3 gängigsten Anemometer können wie folgt angeschlossen werden; REI Solar Tracker...
- Seite 26 REI-Controller können parallel betrieben werden; Analoge 0-5V Windrichtungsanzeige Verwenden Sie mindestens Twisted-Pair- oder Steuerkabel, um Digitaler Windsensor 0-250 pps Interferenzen zu vermeiden Der Parameter V2 = 4 aktiviert das Wetterfahnen Verfahren Installation; Stellen Sie die Wetterfahne so ein, dass der Messwert A = 0 ist und die Spitze den Wind von der Rückseite des Trackers anzeigt - auf der...
- Seite 27 REI Solar Tracker DC 24V Controller UPS + Power Sensortyp - 1 failure detection Pin 1 (VCC) - nicht verbunden Pin 2 (OUT) - grün (A) Pin 3 (GND) - schwarz (--) Um den Solartracker bei einem Stromausfall zu schützen, lohnt es sich, auch die günstigste USV einzusetzen.
- Seite 28 DC 24V Stromleitungsfehler Minimale Installation detektor. REI Solar Tracker Integrierter Stift 1 Öffner Endschalter zur Pin 2 Schwarz auf Controller Steuerung der Pin 3 Blau ist "A" Min/Max-Positionierun UPS+DC motors 24V 10A USV- und Stromleitungen Fehlererkennung. Ein Draht (schwarz) von...
- Seite 29 Stellen Sie sicher, dass die externen Sicherungen für die 2x 12V battery. maximale Belastung des Motors geeignet sind. Sicherung an beiden Kabeln Minimale Installation REI Solar Tracker Integrierter Endschalter zur Controller Steuerung der Min/Max-Positionierun UPS+DC motors 24V 7A USV- und Stromleitungsfehlerdetektor.
- Seite 30 DC 24V DC 24V Minimale Installation REI Solar Tracker Integrierter Power line fault detector. Endschalter zur Controller Black to (-) Steuerung der Blue to “A” Min/Max-Positionierun UPS+DC motors 24V 10A USV- und DC-Ausfall Stromleitungen Rot (+) Fehlererkennung. Blau (-) Ein Draht...
- Seite 31 DC 24V Anschluss Motor <-> Minimale Installation Treiber Integrierter unterschiedlich je REI Solar Tracker nach Typ. Endschalter zur Steuerung der Controller Min/Max-Positionierun BLDC motors Anschluss Motor <-> Treiber unterschiedlich je nach Typ. Es kann sowohl ein BLDC- als auch ein...
- Seite 32 P11 must be changed from (0) to (2) Logik Verbindung des Anschluss Motor <-> VFD-Wechselrichters: Treiber Com - GND (-) REI Solar Tracker unterschiedlich je X4 - CW-Richtung nach Typ. 230V VFD X5 - CCW-Richtung 12V - Stromversorgung Powered via...
- Seite 33 1 Phase 3-Leiter Com - GND (-) nach Typ. 3 Phasen 230V / 400V X4 - CW-Richtung REI Solar Tracker X5 - CCW-Richtung Verwenden Sie für DC and AC 1-Phasen-Motoren nur das Modell VFD AT-2 VFD wird NICHT als motor Ändern Sie dann Parameter 92...
- Seite 34 Nur wenn Parameter P0.02 == 1 ist, Einphasige Motorklemmen 2 mögliche Spulen erhält der FMZ-Umrichter das Konfiguration; Steuersignal an den Klemmen. In den Standardeinstellungen wird das Steuersignal an den Klemmen X1 und Motor coil X2 verarbeitet. Capacitor Drehstrommotor; P4.13 == 0, P5.18 == 2,00. Die Anschlussreihenfolge der Mittel Draht ist an "U"...
- Seite 35 (höher als zulässig) an die Logikeingänge des Wechselrichters. Wenn die Kabel, die den Wechselrichter und die Steuerung verbinden, lang sind, verbinden Sie den + 12V-Wechselrichter Stift mit dem (+) REI-Stift. Auf diese Weise schalten Sie die Pull-up-Widerstände ein. FMZ-Inverter an Logik Pins hat;...
- Seite 36 FMZ lässt Motoren mit 2 Geschwindigkeiten laufen; Tracking-Geschwindigkeit - während des normalen Betriebs Service Geschwindigkeit - wenn Wind erkannt wird oder im manuellen Modus Die Nachführgeschwindigkeit wird über ein Potentiometer am Umrichter eingestellt - z.B. 40 Hz, Beispiel eines Wechselrichters Anschlusses für die damit der Tracker genauer / langsamer ist;...
- Seite 37 E<->W S<->N Kondensato DC 24V r zwischen den Drähten Motorwicklu ngen Minimale Installation REI Solar Tracker Integrierter Endschalter zur 1-Phase 230V Steuerung der Min/Max-Positionierun motor via SSR relays DC-Stromversorgung zum Controller. Ein Draht (schwarz) von allen Endschaltern geht zu (-) Schwarz Grün...
- Seite 38 L1 to L2 AC Minimale Installation L3 line L1 L2 L3 L1 L2 L3 Integrierter to AC line to AC line REI Solar Tracker Endschalter zur Steuerung der 3-phase AC Min/Max-Positionierun L1 to motor SSR relay L2 AC DC-Stromversorgung L3 line zum Controller.
- Seite 39 DI05 kann als anderer Drehzahlparameter von Logikverbindung des n22 verwendet werden VFD-Wechselrichters: Com - GND (-) X4 - CW-Richtung REI Solar Tracker X5 - CCW-Richtung DC and AC NS speed EW speed N dir VFD wird NICHT als S dir...
- Seite 40 Wenn Sie einen Motor mit einer Leistungsaufnahme über 7 A steuern, werden externe Brücken verwendet. Der Logik-Signalwandler ermöglicht die Steuerung von DC 24V Brücken/Wechselrichtern mit aktivierter Logik im High-Zustand. (REI-Treiber steuert den Low-Zustand) REI Solar Tracker Controller DC Motor > 7A E<->W Endschalter...
- Seite 41 Die Verbindung wird aktiviert, indem der Parameter P11 von (0) auf (2) geändert wird. 12-24V Dann werden die Schaltflächen inaktiv. Universal-Tracker; Gemischte REI Solar Tracker Konfiguration aus Aktuator + 3f AC-Motor Controller Optischer Sensor NR. DC/AC motors Das Beispiel verwendet 2x 3-Draht-Sensoren.
- Seite 42 Neigungsrichtung zu erkennen und die Oberfläche DC 24V flach einzustellen. Optischer Sensor NR. Das Beispiel verwendet 2x Einachsiger Tracker; 3-Draht-NPN-12-24-V-Sensoren. Ein Paar REI Solar Tracker DC-Linearantriebe Sensoren ermöglicht es Ihnen, die Richtung In den Antrieben der Neigung der Struktur zu bestimmen, Controller eingebaute...
- Seite 43 Trackers wurden Einachsiger Tracker; SN-Richtung DC-Linearantriebe Motoren verwendet, In den Antrieben auf die sich die eingebaute SN-Angaben REI Solar Tracker Endschalter schalten beziehen sensor pair Controller den Stromkreis ab. EW-Tracker 2 Tracker X DC motors 2 Lichtsensoren nur für begrenzten Abstand.
- Seite 44 Eine beispielhafte Konfiguration des Neigungssensors (Halbmond, Trapez / Dreieck) Sensor W Sensor E Sensor W Sensor E Technische Daten: "E" ausgesetzt - 12-24 V Gleichstromversorgung nach rechts - Stromaufnahme ca. 100mA kippen - Objekterkennung Abstand im Bereich von 3 bis 80 cm - NPN-Digitalausgang - Fühlerdurchmesser 18 mm - Fühlerlänge 50 mm...
