REI Solar Tracker Driver Bedienungsanleitung Seite 23

Stromleitungsfehler
detektor.
Stift 1 Öffner
Pin 2 Schwarz auf
(-)
Pin 3 Blau auf „A"
Ein Draht
(schwarz) von
allen
Endschaltern
geht zu (-)
REI Solar Tracker
Controller
UPS+DC motors
24V 10A
DC 24V

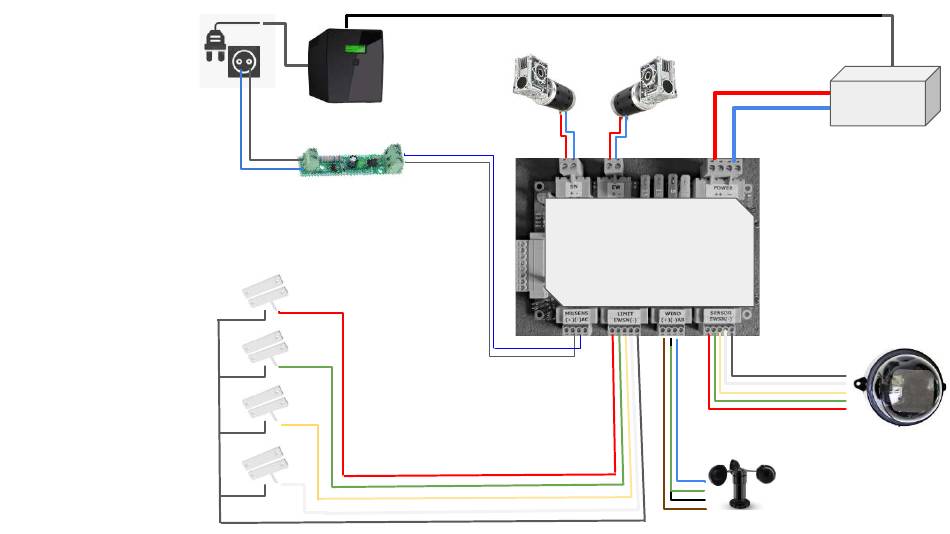

Minimale Installation
Integrierter Endschalter
zur Steuerung der
Min/Max-Positionierung.
USV- und
Stromleitungen
Fehlererkennung.
Schwarz Grün
zu (-)
