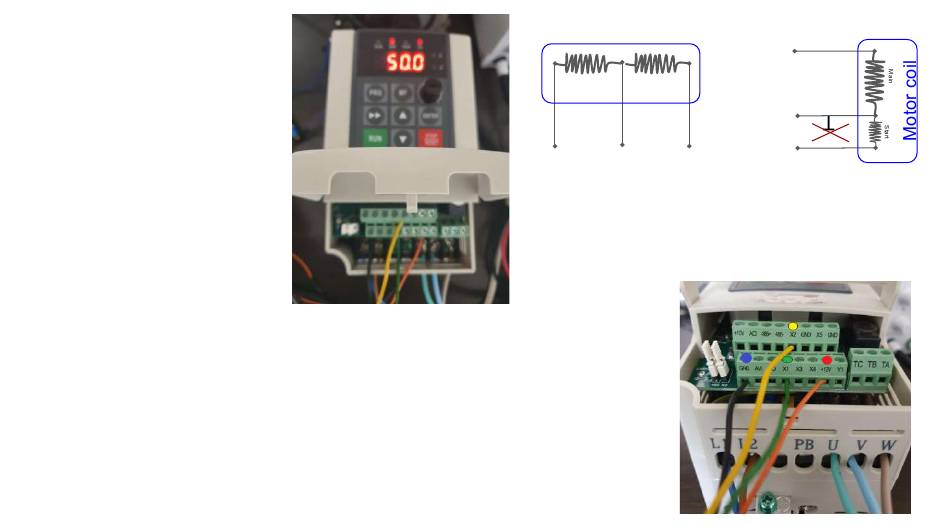

REI Solar Tracker Driver Bedienungsanleitung Seite 34

Nur wenn Parameter P0.02 == 1 ist,
erhält der FMZ-Umrichter das
Steuersignal an den Klemmen.
In den Standardeinstellungen wird das
Steuersignal an den Klemmen X1 und
X2 verarbeitet.
Drehstrommotor;
P4.13 == 0, P5.18 == 2,00.
Die Anschlussreihenfolge der
U-V-W-Spulen ändert nur die
Wirkrichtung.
Einphasenmotor;
P4.13 == 3 und P5.18 = 0,00.
Schließen Sie den Draht, der beide
Enden der Spulen kurzschließt, an U
an, die anderen 2 Drähte / Enden der
Spulen an V und W.
Kondensator wird nicht benötigt.
TIPP;
P8.04 == 3 ermöglicht es Ihnen, den
Motor mit Linkslauf mit der MF-Taste
zu starten
Wie bestimmt man den U-Leiter in einem Einphasenmotor,
wenn kein Zugang zu den Spulenanschlüssen besteht?
Der Widerstand zwischen den V-W-Drähten ist gleich der
Summe des Widerstands zwischen den U-V-Drähten und den
U-W-Drähten.
Wenn es sich um einen Motor mit einer Stromspule handelt;
Der Widerstand zwischen den Anschlüssen U - V
(Hauptspule) ist kleiner als zwischen den Anschlüssen U - W
(Startsperre).
Einphasige Motorklemmen 2 mögliche Spulen
Konfiguration;
V
U
W
Motor coil
V
U
W
Mittel Draht ist an "U" anzuschließen
Trennen Sie den Kondensator
V
V
U
U
Capacitor
T
W
W
