REI Solar Tracker Driver Bedienungsanleitung Seite 42

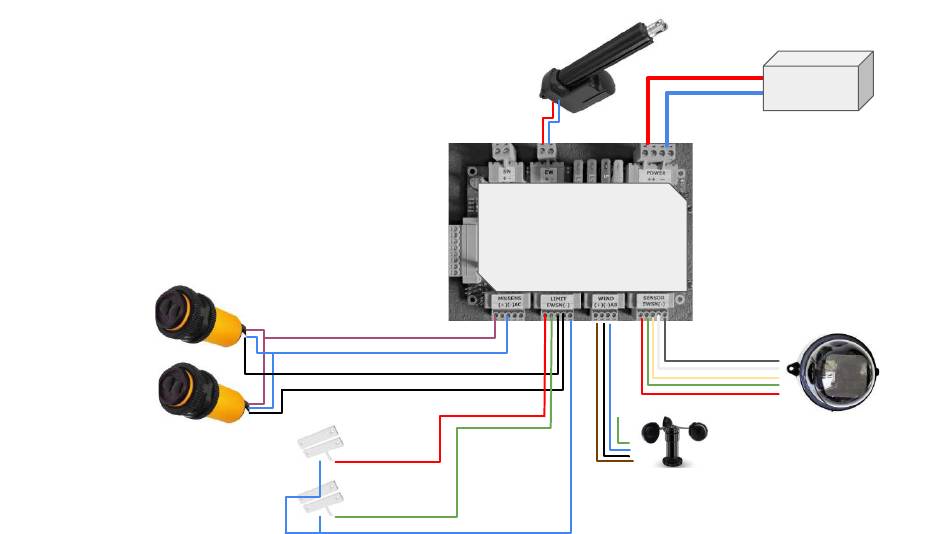

EINACHSEN-Tracker;
Wir werden die Klemmen der externen
N-S-Endschalter verwenden, um die
Neigungsrichtung zu erkennen und die Oberfläche
flach einzustellen.
Optischer Sensor NR.
Das Beispiel verwendet 2x
3-Draht-NPN-12-24-V-Sensoren. Ein Paar
Sensoren ermöglicht es Ihnen, die Richtung
der Neigung der Struktur zu bestimmen,
wenn starker Wind erkannt wird, und den
richtigen Motor einzuschalten, um die
Struktur flach zu stellen.
REI Solar Tracker
Controller
DC motors
24V 10A
Schwarz (-)
Braun (+)
Blaues (A) Signal
DC 24V
Einachsiger Tracker;
DC-Linearantriebe
In den Antrieben
eingebaute
Endschalter schalten
den Stromkreis ab.
Aufmerksamkeit!!
Einige (nur einige) Anemometer
haben noch ein grünes Kabel,
das mit einem schwarzen Kabel
von (-) verbunden ist.
