REI Solar Tracker Driver Bedienungsanleitung Seite 26

REI-Controller können parallel betrieben werden;
Analoge 0-5V Windrichtungsanzeige
und
Digitaler Windsensor 0-250 pps
Der Parameter V2 = 4 aktiviert das Wetterfahnen Verfahren
Installation;
Stellen Sie die Wetterfahne so ein, dass der Messwert A = 0 ist und die
Spitze den Wind von der Rückseite des Trackers anzeigt - auf der
Rückseite der Panels.
Verfahren;
1. START - Erkennung der Überschreitung der Windgeschwindigkeit
Schwelle am digitalen Sensor oder Erkennung des Spannungsverlusts
der Stromversorgung
2. GO S - wenn gesetzt (südliche Hemisphäre)
3. GO N - wenn gesetzt (nördliche Hemisphäre)
4. Bestimmen Sie die Windrichtung und schalten Sie den O - W-Motor in
die Richtung ein, die dem kürzesten Weg entspricht
5. WENN Kontakt mit der Endlage erkannt wird [UND] der Anstellwinkel
des Windes > = 45 Grad ist, Motor in Gegenrichtung starten (andere /
distale Seite in Windrichtung stellen)
6. WENN die Position erreicht wurde [ODER] ist die Zeit für die
Positionskorrektur abgelaufen
7. BEENDEN Sie den Vorgang und gehen Sie zum
Bewegungssperrtimer.

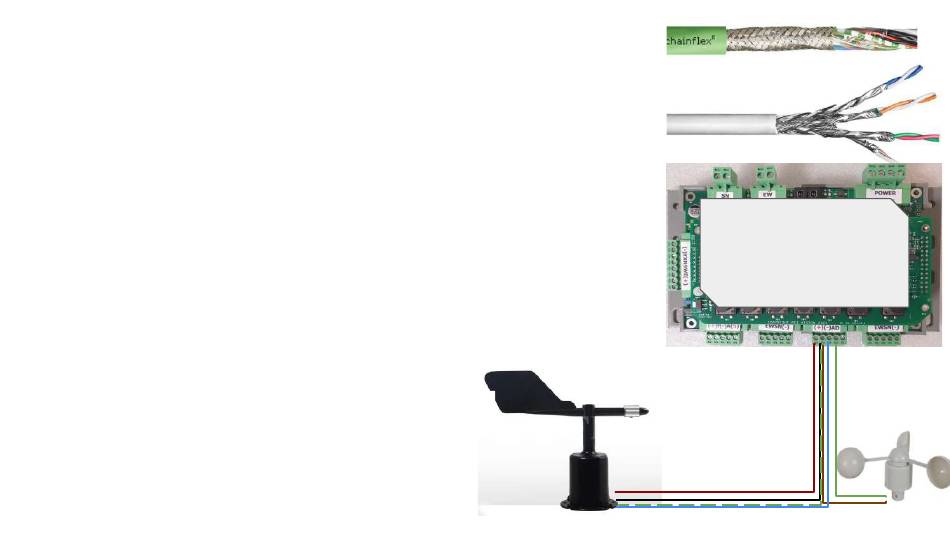

Verwenden Sie mindestens
Twisted-Pair- oder Steuerkabel, um
Interferenzen zu vermeiden
REI Solar Tracker
+
Digital contactron
anemometer
Stromversorgung;
Braun (+)
Schwarz (-)
Signal;
Blau (A)
Grün (-) oder nicht
angeschlossen
Keine Energie;
Signal;
Grün (D)
Rot (-)
