REI Solar Tracker Driver Bedienungsanleitung Seite 29

Stromleitungsfehlerdetektor.
Masse ist (-)
Signal an "A"
USV - (0 - 2)
Aktivieren/Deaktivieren des
Betriebs des Sensors zur
Erkennung eines Netzausfalls
0- ausgeschaltet,
1- eingeschaltet aktiviert durch
den niedrigen Zustand,
2- eingeschaltet, aktiviert
durch den hohen Zustand

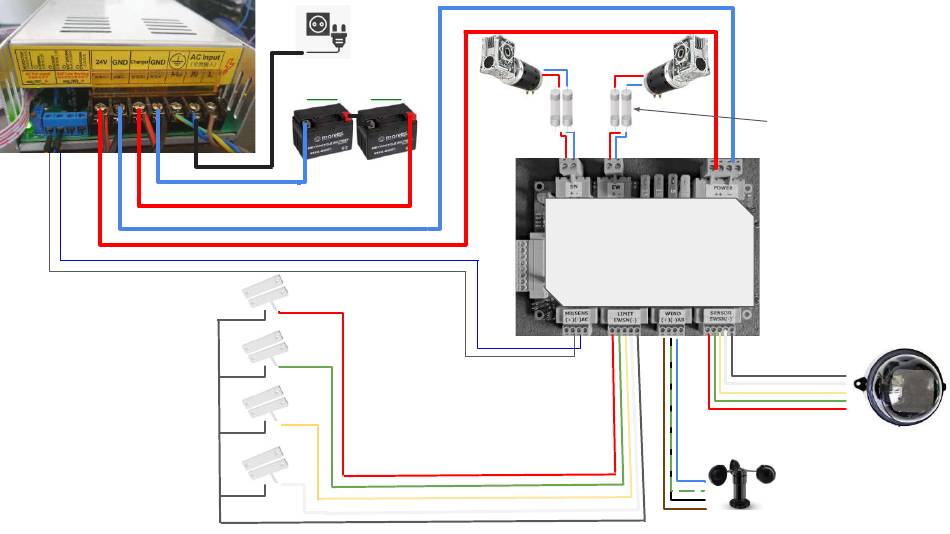

2x 12V battery.
Ein Draht
(schwarz) von
allen
Endschaltern
geht zu (-)
REI Solar Tracker
Controller
UPS+DC motors
24V 7A
Stellen Sie sicher,
dass die externen
Sicherungen für die
maximale Belastung
des Motors geeignet
sind.
Sicherung an beiden
Kabeln
Minimale Installation
Integrierter
Endschalter zur
Steuerung der
Min/Max-Positionierun
g.
USV- und
Stromleitungen
Fehlererkennung.
Schwarz Grün
Dies (-)
