REI Solar Tracker Driver Bedienungsanleitung Seite 39

Es kann ein
Wechselstrommotor sein
:;
1 Phase 3-Leiter
3 Phasen 230V / 400V
Anschluss Motor <->
Treiber
unterschiedlich je
nach Typ.
Ein Draht von allen
Endschaltern geht zu
(-)
V24 ist + 24 Volt
DI01 ist CW-Richtung
DI02 ist CCW-Richtung
DI04 für Parameter
Drehzahl n21
auch DI05 kann als
anderer
Drehzahlparameter von
n22 verwendet werden
GND
NS speed
EW speed
N dir
S dir
W dir
E dir
++V

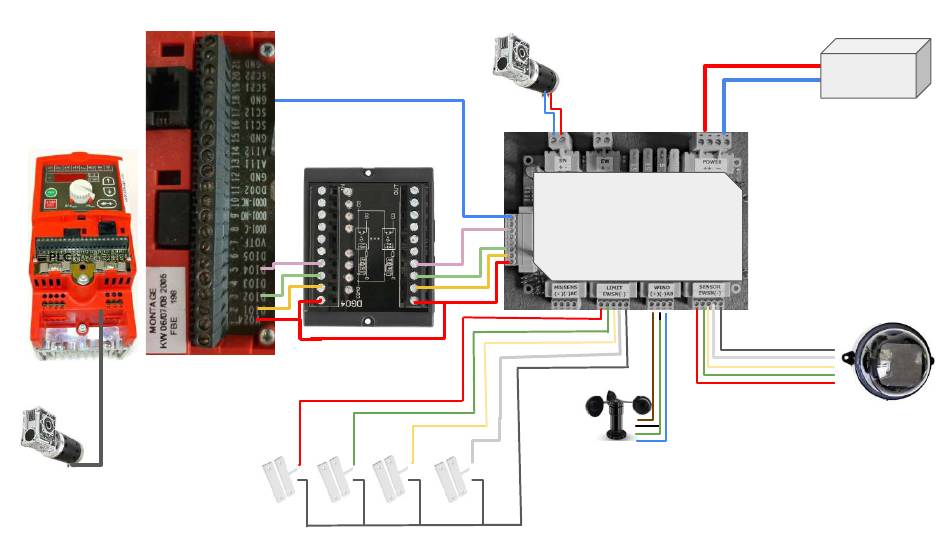

REI Solar Tracker
DC and AC
motor
Schwarz Grün
Dies (-)
DC 24V
Logikverbindung des
VFD-Wechselrichters:
Com - GND (-)
X4 - CW-Richtung
X5 - CCW-Richtung
VFD wird NICHT als
Stromversorgung
verwendet.
