REI Solar Tracker Driver Bedienungsanleitung Seite 43

Optischer Sensor NR.

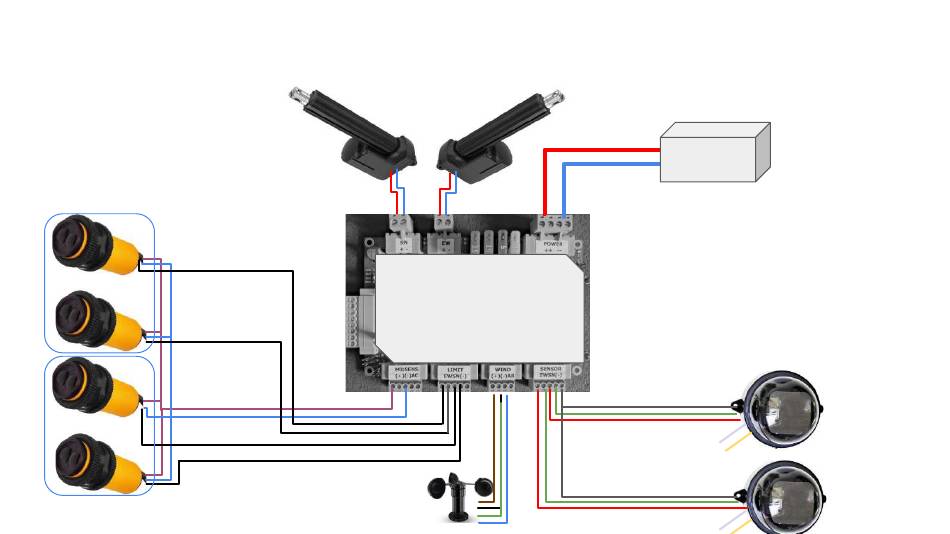

Das Beispiel verwendet 2x
3-Draht-Sensoren. Ein Paar Sensoren
ermöglicht es Ihnen, die Richtung der
Neigung der Struktur zu bestimmen,
wenn starker Wind erkannt wird, und
den richtigen Motor einzuschalten, um
die Struktur flach zu stellen.
sensor pair
Tracker X
sensor pair
Tracker Y
REI Solar Tracker
Controller
DC motors
24V 10A
Black and
green to (-)
2x einachsiger Tracker;
Als Neigung Antrieb des zweiten
einachsigen Trackers wurden
MV-Richtung Motoren verwendet
DC 24V
Einachsiger Tracker;
DC-Linearantriebe
In den Antrieben
eingebaute
Endschalter schalten
den Stromkreis ab.
2 Lichtsensoren nur für
begrenzten Abstand.
Die GND-Masse beider
Sensoren ist mit derselben
Klemme verbunden. S
N-Richtungen nicht
verbunden
Da Als Neigung
Antrieb des zweiten
einachsigen
Trackers wurden
SN-Richtung
Motoren verwendet,
auf die sich die
SN-Angaben
beziehen
EW-Tracker 2
Lichtsensor
Verfolger 2
Weiß/Gelb
nicht
angeschlosse
n
Lichtsensor
Verfolger 1
