REI Solar Tracker Driver Bedienungsanleitung Seite 24

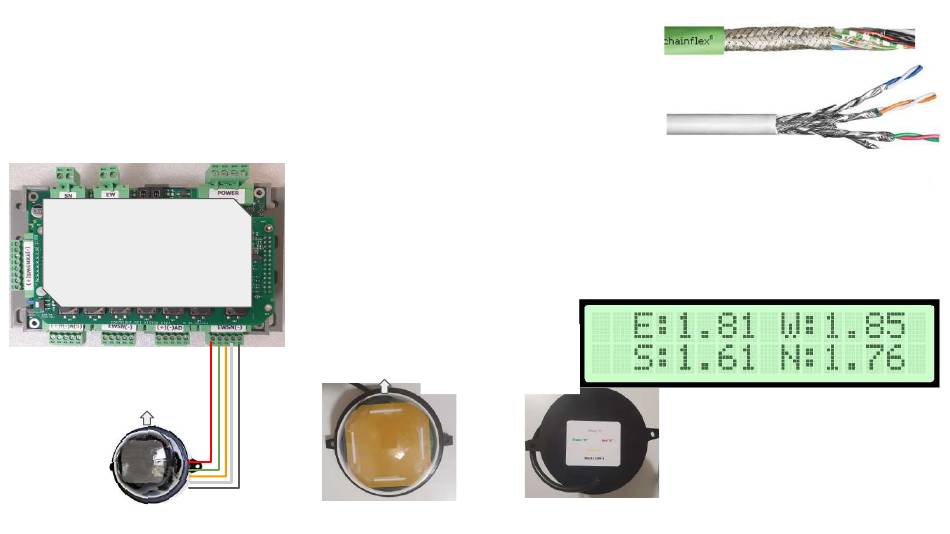

Der REI-Controller kann mit vielen Arten von Lichtsensoren
umgehen
Beachten Sie, dass die LED-Lichtsensoren weniger genau sind als
Versionen mit Mikro-PV-Modulen.
REI Solar Tracker
+
Light sensor
„N"-Richtung ->
TYP 1
Oberseite des
Trackers
Rot (E)
Kabel nach oben
Grün (W)
Gelb (S)
Weiß (N)
Schwarz (-)
Der Sensor hat eine E-Richtungsmarkierung für die richtige Ausrichtung – stellen Sie sicher, dass er richtig montiert ist.
Wenn Sie das Kabel verlängern, können Sie verschiedene Farben haben, aber das ist kein Problem.
Es ist wichtig, die Richtung am Controller richtig anzuschließen.
Wenn Sie im automatischen Modus die Taste „N" gedrückt halten, sehen Sie die Messwerte aller 4 Lichtsensoren.
Indem Sie die Drähte einzeln anschließen, können Sie sehen, welcher Draht für jede der vier Richtungen verantwortlich ist.
Selbst wenn Sie den Sensor verkehrt herum montieren, müssen Sie ihn nicht zerlegen, sondern nur die Drähte an den
Anschlüssen austauschen.
Sie können auch einen anderen Sensortyp verwenden.
Sensortyp:2
haben gelbes Kabel N und
"N" direction ->
weißes Kabel S
top of the tracker
cable UP
TYP 2
Rot (E)
Grün (W)
Gelb (N)
Weiße)
Schwarz (-)
Verwenden Sie mindestens
Twisted-Pair- oder Steuerkabel, um
Interferenzen zu vermeiden
