TTR31, TTR35

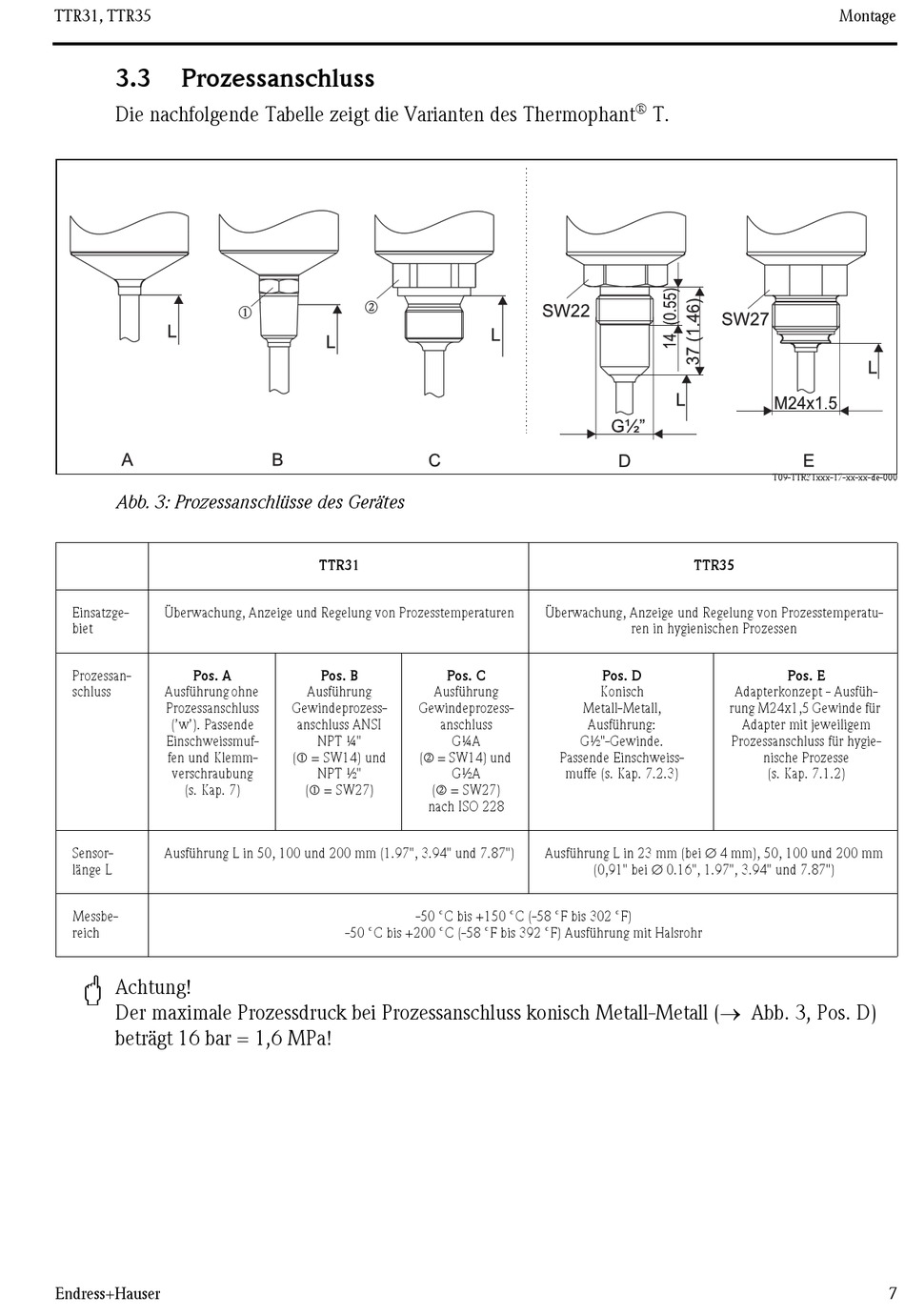

3.3 Prozessanschluss
Die nachfolgende Tabelle zeigt die Varianten des Thermophant
Abb. 3: Prozessanschlüsse des Gerätes
Einsatzge- Überwachung, Anzeige und Regelung von Prozesstemperaturen
biet
Prozessan- Pos. A
schluss Ausführung ohne
Prozessanschluss
('w'). Passende
Einschweissmuf-
fen und Klemm-
verschraubung
(s. Kap. 7)
Sensor- Ausführung L in 50, 100 und 200 mm (1.97", 3.94" und 7.87")
länge L
Messbe-
reich
"
Achtung!
Der maximale Prozessdruck bei Prozessanschluss konisch Metall-Metall (→ Abb. 3, Pos. D)
beträgt 16 bar = 1,6 MPa!
Endress+Hauser
TTR31
Pos. B Pos. C
Ausführung Ausführung
Gewindeprozess- Gewindeprozess-
anschluss ANSI anschluss
NPT ¼" G¼A
(m = SW14) und (n = SW14) und
NPT ½" G½A
(m = SW27) (n = SW27)
nach ISO 228
-50 °C bis +150 °C (-58 °F bis 302 °F)
-50 °C bis +200 °C (-58 °F bis 392 °F) Ausführung mit Halsrohr
®
T.
TTR35
Überwachung, Anzeige und Regelung von Prozesstemperatu-
ren in hygienischen Prozessen
Pos. D
Konisch
Metall-Metall,
Ausführung:
G½"-Gewinde.
Passende Einschweiss-
muffe (s. Kap. 7.2.3)
Ausführung L in 23 mm (bei ∅ 4 mm), 50, 100 und 200 mm
(0,91" bei ∅ 0.16", 1.97", 3.94" und 7.87")
Montage
T09-TTR31xxx-17-xx-xx-de-000
Pos. E
Adapterkonzept - Ausfüh-
rung M24x1,5 Gewinde für
Adapter mit jeweiligem
Prozessanschluss für hygie-
nische Prozesse
(s. Kap. 7.1.2)
7
