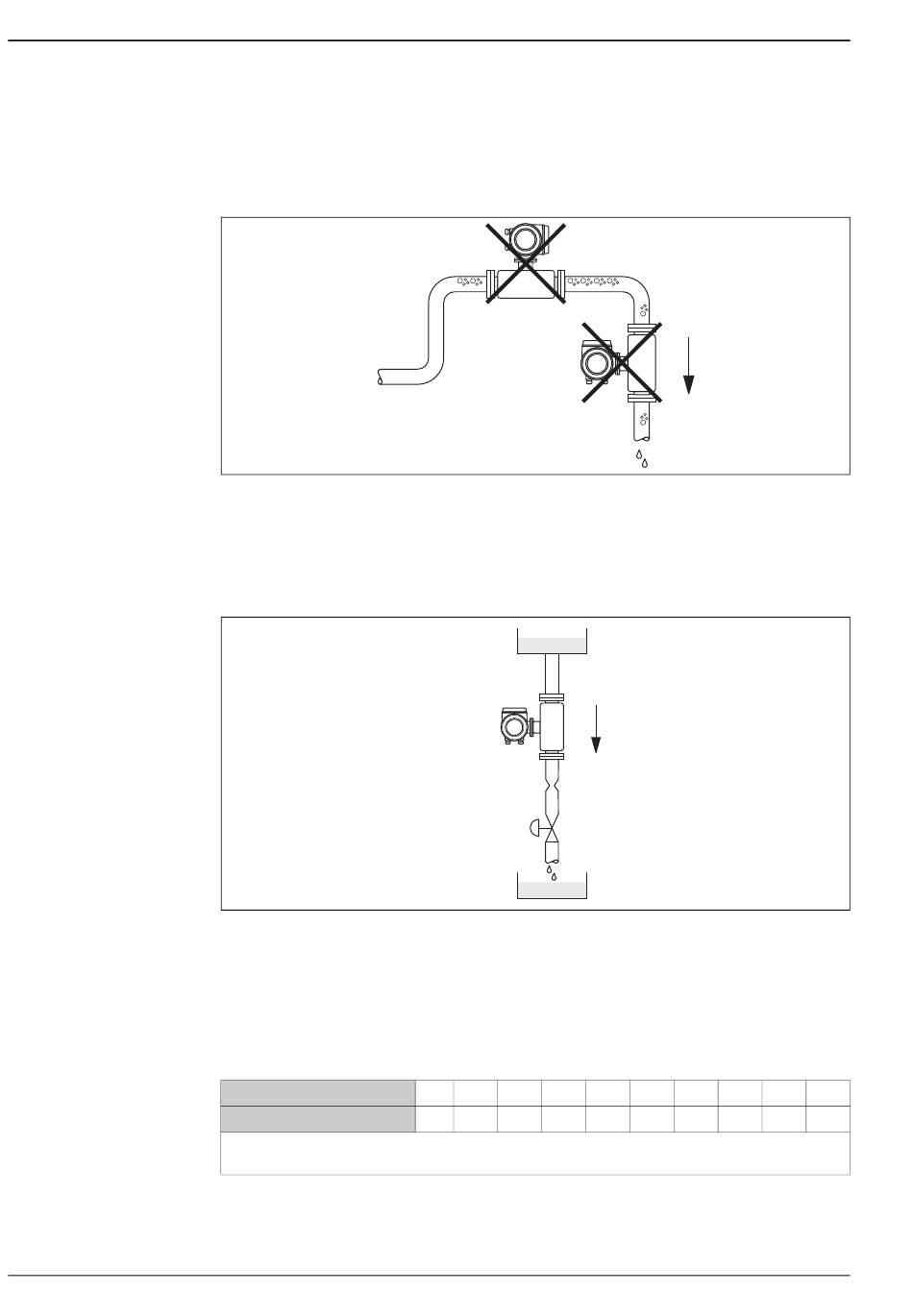

Einbauort
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Einbauort
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene Falllei-
tung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite, ver-
hindern das Leerlaufen des Messaufnehmers während der Messung.
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung (siehe Tabelle)
4 Ventil
5 Abfüllbehälter
Promass H, I / DN
∅ Blende, Rohrverengung [mm]
1)
DN 15, 25, 40, 50 "FB" = Promass I mit vollem Nennweitenquerschnitt
2)
nur Promass I
1
2
3
4
5
1)
8 15 15 25 25
6 10 15 14 24
Proline Promass 80/83 H, I
1) 1) 1)
40 40 50 50
22 35 28 54
Endress + Hauser
a0003605
a0003597
2)
80
50
