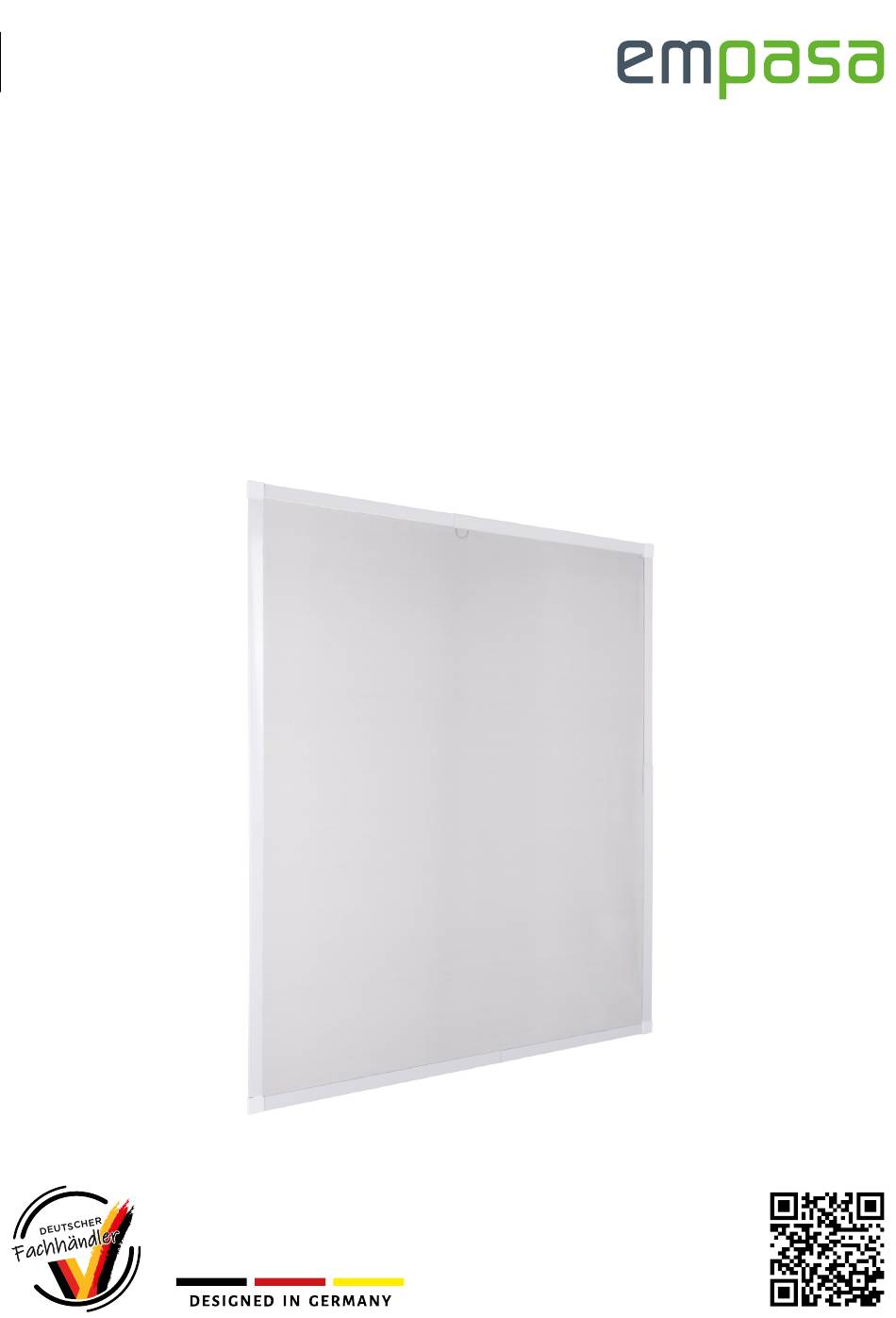

- Seite 1 Montageanleitung SLIDE 2.0 TELESKOP FLIEGENGITTER FENSTER Weitere Infos:...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Bestimmungsgemäße Verwendung �... -
Seite 3: Hinweise / Sicherheitshinweise
Hinweise / Sicherheitshinweise INFO Bitte vor Montage sorgfältig alle Punkte durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes Nützliche Zusatzinformationen zu Montage/ mit aushändigen! Zusammenbau oder zum Betrieb. Nachfolgend werden die in dieser Gebrauchsanleitung HINWEIS verwendeten HINWEISSYMBOLE beschrieben. INFORMATIONEN und VORSICHTSMASSNAHMEN für Mögliche Sachschäden und Verletzungen einen problemlosen Aufbau und die Verwendung des Insek- tenschutzfensters. -
Seite 4: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Teilebezeichnung Anzahl Teile-Nr. S-0097 Gewebe Klemmleisten 01054-0004 S-0002 Außenprofile lang 01740-0001 Bürstendichtung Außenprofile kurz 01740-0001 Eckverbinder 01740-0008 Innenprofile lang 01740-0002 Handgriff 00683-0011 Innenprofile kurz 01740-0002 Befestigungsfeder A 01740-0007 Abstandsprofile lang 01054-0005 Befestigungsfeder B 01740-0006 Abstandsprofile kurz 01054-0005 S-0000 Sicherheitsschnur... -
Seite 5: Werkzeug
Werkzeug Maßband Bleistift Metallfeile Cuttermesser Seitenschneider Klebeband (ablösbar) Gummihammer Hinweis Gehen Sie mit dem verwendeten Werkzeugen vorsichtig und umsichtig vor, um Verletzungen zu vermeiden. Montagehinweise Vorbereitung Hinweis Hinweis Durch Witterungseinflüsse und Temperaturschwankun- Wenn Sie die Verpackung unvorsichtig mit einem scharfen gen kann sich zwischen Fensterrahmen und Insekten- Messer oder anderen spitzen Gegenständen öffnen, kön- schutzrahmen Kondensat (Schwitzwasser) bilden. -
Seite 6: Rahmenvoransicht
Rahmenvoransicht Hinweis Diese Rahmen-Voransicht stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. V1/2025_102310... -
Seite 7: Maß Nehmen
Maß nehmen Messen Sie von Fensterrahmen Innenkante zu Innenkante (lichtes Maß) und notieren sich das Ergebnis H = Höhe Achtung: Bei abgeschrägten Fensterrahmen jeweils die innere Rahmenkante messen. Innere abgeschrägter Rahmenkante Fensterrahmen B = Breite Hinweis Das gemessene Lichte Maß entspricht nicht dem Rahmenaußenmaß des fertig montierten Insektenschutzbausatzes. Das ferti- ge Rahmenaußenmaß... - Seite 8 Setzen Sie, wie abgebildet, in zwei Eckverbinder jeweils eine Befestigungsfeder B ein. Hinweis Diese beiden Eckverbinder werden für die obere rechte und untere linke Ecke verwendet. Verbinden Sie zwei Eckverbinder Verbinden Sie zwei Eckverbinder jeweils mit einem Außen- jeweils mit einem Außen- profil lang und einem Innenprofil kurz .
- Seite 9 Entgraten Sie die Schnittkanten der Abstandsprofile Schieben Sie die Abstandsprofile kurz auf die Innenprofile kurz , bis zum Anschlag an den Eckverbindern, auf. Wieder- holen Sie das Vorgehen. Hinweis Prüfen Sie die Schnittkanten der Aluprofile ebenfalls auf Grate, und entgraten Sie diese ggf. ebenfalls, damit sich die Profile leichter ineinanderschieben lassen.
- Seite 10 Kanäle Klemmleisten Profi Tipp: Fixieren Sie die Profile/Übergänge mit Klebeband, Prüfen Sie das Maß vor der weiteren Montage, in dem Sie den um ein Auseinanderschieben zu vermeiden und eine bessere Rahmen von außen an ihr geöffnetes Fenster halten. Montage zu ermöglichen. Die Klemmleisten links und rechts müssen sichtbar sein, um die Federn korrekt montieren zu können.
- Seite 11 Legen Sie das Gewebe lose auf den Insektenschutzrahmen. Befestigen Sie das Gewebe mit den Klemmleisten lang (für die Höhe) und kurz (für die Breite). BESCHÄDIGUNGSGEFAHR des Gewebes (siehe auch „Häufige Fragen“, Seite 14). Manuelles Spannen per Hand ist nicht erforderlich! Wir empfehlen die Klemmleisten immer gegenüberliegend ein- zudrücken.
- Seite 12 Verletzungsgefahr! Ziehen Sie auf alle vier Seiten die Bürstendichtung ein und Erstellen Sie mit an der mitgelieferten Sicherheitsschnur eine kürzen diese auf Länge des Bürstenkanals ab. Schlaufe wie abgebildet. Fädeln Sie das offene Ende der Sicherheitsschnur an einer Führen Sie den fertigen Bausatz von innen nach außen. Halten oberen Ecke durch das Gewebe und anschließend um den Alu- Sie den Bausatz am oberen Handgriff fest und halten diesen...
-
Seite 13: Technische Daten
Ziehen Sie alle Befestigungsfedern über den Fenster- Befestigen Sie die Sicherheitsschnur an vorhandenen Fester- rahmen. beschlägen. Achten Sie darauf, dass sich die Sicherheitsschnur Empfehlung: Beginnen Sie mit den unteren Befestigungsfedern. beim Schließen des Fensters locker in den Fensterrahmen legen kann. Bei Spannung kann die Sicherheitsschnur reißen. Technische Daten Modell Teleskop Fliegengitter Fenster... -
Seite 14: Häufige Fragen
Profilübergänge frei von Material-Rückständen oder Graten sind bevor Sie die Bürstendichtung einziehen. Wozu dient die Sicherheitsschnur mit Kunststoff- Die Schnur sichert den Insektenschutzrahmen vor dem Absturz, z. B. bei gleiter? Unwetter. Hier steht Ihnen unser Kundenservice unter www�empasa�de Wer hilft mir bei Fragen zur Montage? zur Verfügung. V1/2025_102310... -
Seite 15: Reinigung
2025 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheber- rechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF auf www.empasa.de.
