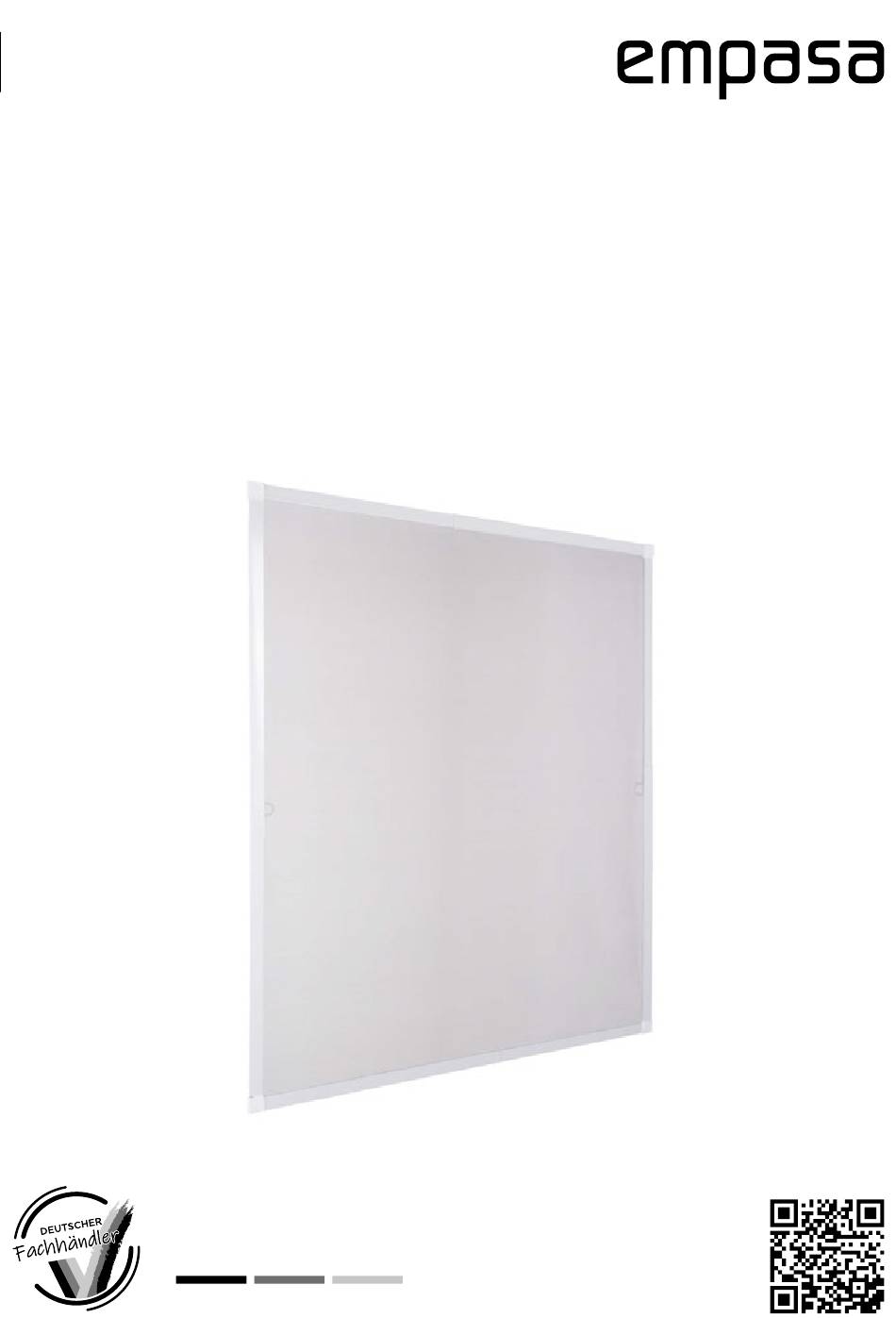

- Seite 1 Montageanleitung SLIDE TELESKOP FLIEGENGITTER FENSTER Weitere Infos: D ESIGNE D I N G ER MA N Y...
- Seite 2 V1/2023_10159...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Maß nehmen ..................Bestimmungsgemäße Verwendung Montage . -
Seite 4: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Teilebezeichnung Anzahl Teile-Nr. S-0097 S-0002 Gewebe Bürstendichtung Außenprofile lang 01054-0001 Eckverbinder 01232-0003 Außenprofile kurz 01054-0001 Handgriffe 01054-0023 Innenprofile lang 01054-0002 Einhängewinkel lang 00295-0003 Innenprofile kurz 01054-0002 Einhängewinkel kurz 00295-0004 N-0237 Abstandsprofile lang 01054-0005 Schrauben 2,9 x 6,5 Abstandsprofile kurz 01054-0005 S-0000... -
Seite 5: Werkzeug
Werkzeug Maßband Bleistift Metallfeile Cuttermesser Gummihammer Kreuzschlitz- Seitenschneider Flachzange Klebeband (ablösbar) Schraubendreher Hinweis Gehen Sie mit dem verwendeten Werkzeugen vorsichtig und umsichtig vor, um Verletzungen zu vermeiden. Montagehinweise Vorbereitung Hinweis Hinweis Durch Witterungseinflüsse und Temperaturschwankun- Wenn Sie die Verpackung unvorsichtig mit einem scharfen gen kann sich zwischen Fensterrahmen und Insekten- Messer oder anderen spitzen Gegenständen öffnen, kön- schutzrahmen Kondensat (Schwitzwasser) bilden. -
Seite 6: Rahmenvoransicht
Rahmenvoransicht Hinweis Diese Rahmen-Voransicht stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. V1/2023_10159... -
Seite 7: Maß Nehmen
Maß nehmen Messen Sie von Fensterrahmen Innenkante zu Innenkante H = Höhe (lichtes Maß) und notieren sich das Ergebnis Achtung: Bei abgeschrägten Fensterrahmen jeweils die innere Rahmenkante messen. B = Breite Hinweis Das gemessene Lichte Maß entspricht nicht dem Rah- menaußenmaß... - Seite 8 Verletzungsgefahr! Verletzungsgefahr! 90° 90° Kürzen Sie zwei Abstandsprofile kurz auf ihre gemessene Kürzen Sie zwei Abstandsprofile lang auf ihre gemessene Breite abzüglich (-) 67,3 cm. Höhe abzüglich (-) 75 cm. Beispiel: 102 cm – 67,3 cm = 34,7 cm Beispiel: 127 cm - 75 cm = 52 cm Entgraten Sie die Schnittkanten der Abstandsprofile Schieben Sie die Abstandsprofile kurz auf die Innenprofile...
- Seite 9 Schieben Sie die Abstandsprofile lang auf die Innenprofile Setzen Sie die vormontierten Ecken zusammen. Schieben Sie die lang , bis zum Anschlag an den Eckverbindern, auf. kurzen Innenprofile in die kurzen Außenprofile und die langen Innenprofile in die langen Außenprofile. Kanäle Klemmleisten Profi Tipp: Fixieren Sie die Profile/Übergänge mit Klebeband,...
- Seite 10 Verletzungsgefahr! 90° Kürzen Sie die Klemmleisten zum Einkedern des Ge- Entgraten Sie die Schnittkanten. webes jeweils auf die exakte Länge der umlaufenden Profilkanä- le für die Klemmleisten. Alternativ können Sie diese auch wie folgt kürzen: • gemessene Breite abzgl. 1cm und •...
- Seite 11 Verletzungsgefahr! Kürzen Sie das überstehende Gewebe entlang der Klemm- Befestigen Sie die Handgriffe links und rechts ca. mittig auf leisten den Klemmleisten. Verwenden Sie dazu die Schrauben . Die Schrauben müssen unter etwas Druck eingebracht werden. Achtung: Gewebe wird bei Abrutschen des Cuttermessers be- Bohren Sie ggf.
- Seite 12 Verletzungsgefahr! Z + 1 mm Übertragen Sie die Stärke Z + 1 mm des Fensterrahmens auf die Halten Sie die Einhängewinkel lang oben und die Einhänge- Einhängewinkel . Die Einhängewinkel mit der Zange winkel kurz unten jeweils an der Kante der querlaufenden so an der Markierung festhalten, dass diese gerade noch sichtbar Klemmleiste an.
-
Seite 13: Technische Daten
Technische Daten Modell Teleskop Fliegengitter Fenster Minimales Aufbaumaß 76,5 x 86,5 cm (jeweils Rahmenaußenkante) Minimale Fensteröffnung 72,5 x 80 cm (jeweils Rahmenaußenkante) Maximales Aufbaumaß 120 x 140 cm (jeweils Rahmenaußenkante) Maximale Fensteröffnung 1 16 x 133,5 cm (jeweils Rahmenaußenkante) links/rechts je 2.0 cm Auflagefläche (Fensterrahmen) sowie oben/unten je min. -
Seite 14: Häufige Fragen
Häufige Fragen Frage Antwort Wie lange benötige ich für eine Montage Die Montage des Bausatzes nimmt in etwa 60 Minuten in Anspruch. des Insektenschutzfensters? Gibt es eine Mindestgröße des Ja. Der Bausatz kann auf minimal B 76,5 cm x H 86,5 cm zusammengeschoben Insektenschutzfensters? werden. -
Seite 15: Reinigung
Für alle Fragen rund um das Teleskop Fliegengitter Fenster Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden SLIDE steht Ihnen unser Support unter support@empasa.de Reinigungsmitteln. Das Gewebe können Sie mit einem Staub- sauger (Bürstenaufsatz) oder Handbesen von Staub befreien. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.de.
