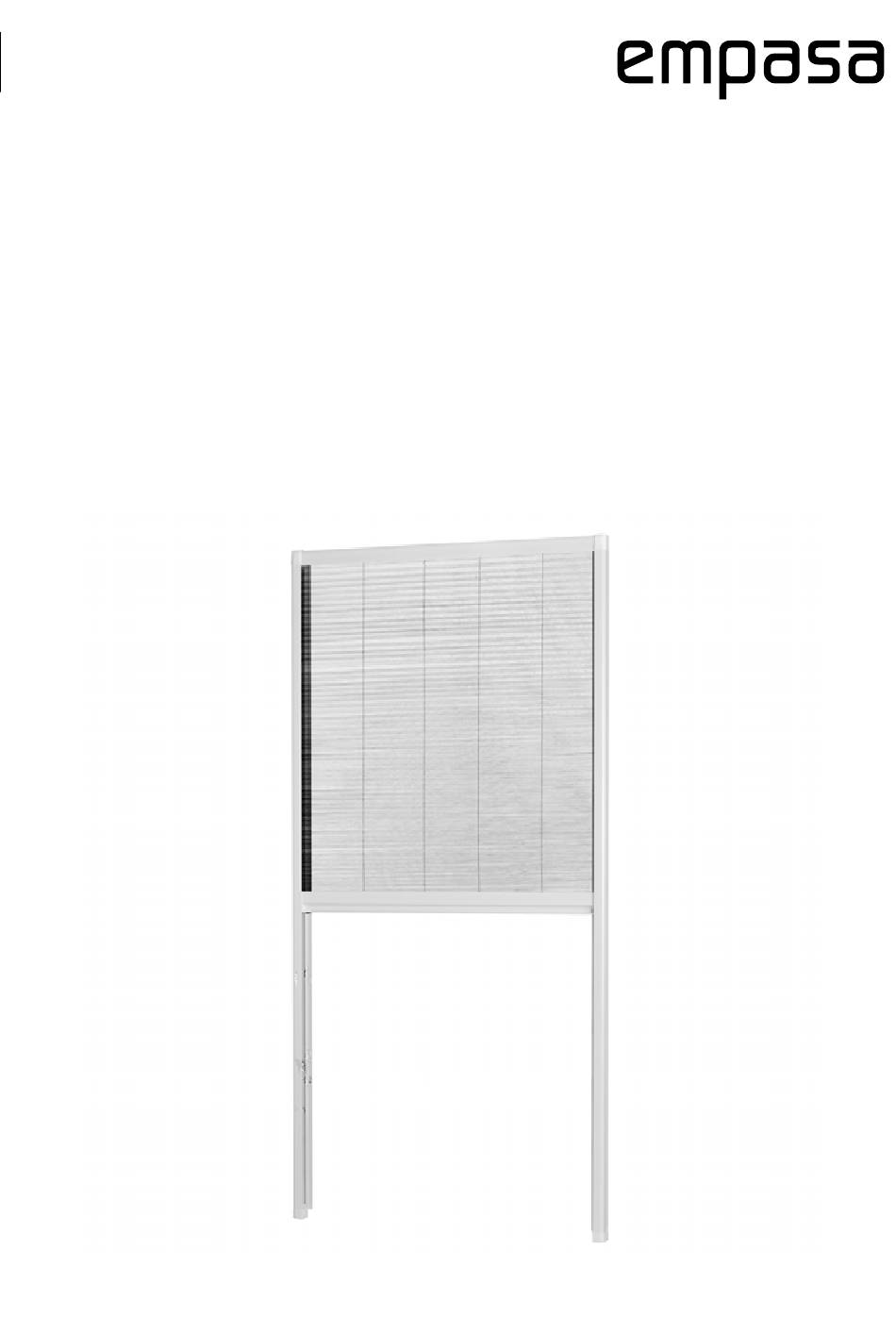

- Seite 1 Montageanleitung Notice de montage MASTER MASTER INSEKTENSCHUTZ DACHFENSTER PLISSEE INSEKTENSCHUTZ DACHFENSTER PLISSEE MOUSTIQUAIRE DE FENETRE DE TOIT PLISSEE MOUSTIQUAIRE DE FENETRE DE TOIT PLISSEE...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Maß nehmen ..................Montage Bestimmungsgemäße Verwendung . -
Seite 3: Werkzeug
Werkzeug Metallsäge Maßband Gehrungslade Cutter Schere Akku-/ Bleistift Metallfeile Kreuzschlitz- Bohrer Wasserwaage Bohrschrauber schraubenzieher Ø 6 mm Montagevarianten Montagevariante A Zusammenbau ohne Zuschnitt Zusammenbau / Montage im Maximalmaß ohne Zuschnitt gemäß Tabelle – Montageschritte 7-27 Laibungsmaß Laibungsmaß Bausatzgröße max. Breite inkl. max. -
Seite 4: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. 0 160 00832-1020 EM 00009-1021 110 1 0 EM 00009-1022 1 0 1 0 160 210 EM 00009-1023 Führungsprofile 00832 0002 Plisseekassette 00832 0001 Griffleiste 00832 0003 Eckverbinder oben links 00832 0010 Eckverbinder oben rechts 00832 0009 EM 00009 0001 Wandbefestigungen Endfuß... -
Seite 5: Vorbereitung
Vorbereitung Hinweis Wenn Sie die Verpackung unvorsichtig mit einem scharfen Prüfen Sie ob die Lieferung vollständig ist. Messer oder anderen spitzen Gegenständen öffnen, können Bei Fehlteilen wenden Sie sich an den Hersteller und bestellen Sie das Insektenschutz-Plissee beschädigen. Gehen Sie daher Kontrollieren Sie ob Einzelteile Schäden aufweisen. -
Seite 6: Montage
Montage Hinweis Überspringen Sie die Montageschritte 1 - 6, wenn Sie das Plissee ohne Zuschnitt montieren wollen. Plisseebreite kürzen Hinweis Vergleichen Sie Ihre gemessene Breite B Wenn Ihre gemessene Breite B größer ist 1, fahren Sie mit Schritt 1 fort. Plisseebreite 1 Plisseebreite 2 Bausatzgröße... - Seite 7 Schnur nach unten aus dem Gewebe herausziehen. Schnur miteinander verknoten. Verletzungsgefahr! + 4 cm B (Breite) + 4 cm 90° auf Ihre gemessene Breite B Achtung: Kürzen Sie das Gewebe zu gleichen Teilen von beiden Insektenschutz-Plissee kürzen. Beispiel: B 30 Seiten! Achten Sie darauf, dass das Gewebe nicht von den Schnüren rutscht.
- Seite 8 Verletzungsgefahr! Schnittkanten entgraten. Plisseegewebe in die Plisseekassette einfädeln. Hinweis: Der Knoten der jeweiligen Schnur muss oben auf der Bürstendichtung in Führungsprofile Plisseekassette einziehen und auf gleiche Länge kürzen. Kunststoffleiste aufliegen. Ist dies nicht der Fall, so ziehen Sie an Bürstendichtung in die Griffleiste einziehen: einer Seite jeder Schnur um den Knoten wieder nach oben auf die...
- Seite 9 Führen Sie die Schnüre jeweils seitlich durch die Endkappen links Eckverbinder links und rechts auf die Plisseekassette aufstecken. Hinweis: Falls sich die Eckverbinder nur schwer und rechts und stecken diese auf die Griffleiste auf. Achten Sie darauf, dass die Schnüre sich nicht verklemmen. aufstecken lassen, kann vorsichtig mit einem Gummihammer nachgeholfen werden.
- Seite 10 Vorab die beiden Endfüße links und rechts auf die beiden Führungsprofile mit den Endfüßen links und rechts Führungsprofile aufstecken. die montierte Plisseekassette aufstecken. Hinweis: nehmen Sie eine zweite Person zur Hilfe Führungsprofile ausrichten, Wandbefestigungen an die gewünschte Position schieben und Bohrlöcher anzeichnen. vorbohren und Dübel einsetzen.
- Seite 11 Spannfedern an den Spanngleitern einhängen. Spanngleiter jeweils bis ca. über die Mitte schieben, um die Spanngleiter in die Führungsprofile einsetzen. Plisseeschnüre zu spannen. Spanngleiter mit dem Innen- Endfüße links und rechts wieder auf die Führungsprofile sechskantschlüssel fixieren. Hinweis: Die finale Schnurspannung und die genaue Position aufstecken.
-
