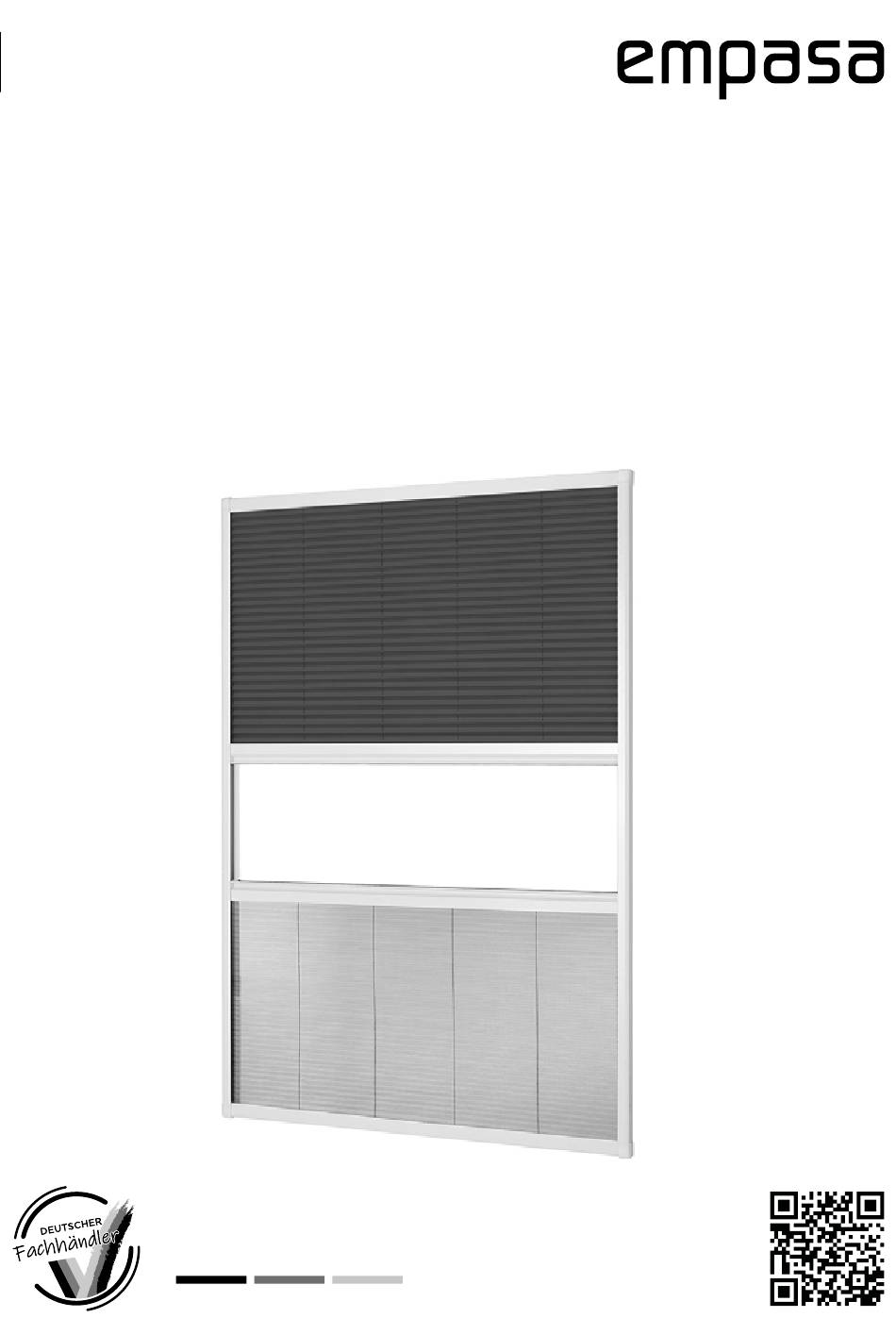

- Seite 1 Montageanleitung MASTER DUO SONNEN-/INSEKTENSCHUTZ DACHFENSTER PLISSEE Montagevideo: D ESIGNE D I N G ER MA N Y...
- Seite 2 V1/2023_10117...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise ........................Bestimmungsgemäße Verwendung . -
Seite 4: Hinweise / Sicherheitshinweise
Hinweise / Sicherheitshinweise INFO Bitte vor Montage sorgfältig alle Punkte durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes Nützliche Zusatzinformationen zur Montage/ mit aushändigen! Zusammenbau oder zum Betrieb. Nachfolgend werden die in dieser Gebrauchsanleitung HINWEIS verwendeten HINWEISSYMBOLE beschrieben. INFORMATIONEN und VORSICHTSMASSNAHMEN für Mögliche Sachschäden und Verletzungen einen problemlosen Aufbau und die Verwendung des Son- nenschutz-Plissees. -
Seite 5: Werkzeug
Werkzeug Metallsäge Maßband Gehrungslade Cuttermesser Schere Akku-/ Bleistift Metallfeile Kreuzschlitz- Bohrer Wasserwaage Bohrschrauber schraubenzieher Ø 6 mm Montagevarianten Montagevariante A Zusammenbau ohne Zuschnitt Zusammenbau / Montage im Maximalmaß ohne Zuschnitt gemäß Tabelle – Montageschritte 7-27 Laibungsmaß Laibungsmaß Bausatzgröße max. Breite inkl. max. -
Seite 6: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Insektenschutz-Plissee 80x160 00832-1020 Insektenschutz-Plissee 110x160 00832-1021 Insektenschutz-Plissee 160x180 00832-1022 Sonnenschutz-Plissee 80x160 00834-1020 Sonnenschutz-Plissee 110x160 00834-1021 Sonnenschutz-Plissee 160x180 00834-1022 Führungsprofile 00832-0002 Plisseekassette 00832-0001 Griffleiste 00832-0003 Eckverbinder oben links /unten rechts 00832-0010 Eckverbinder oben rechts / unten links 00832-0009 EM-00009-0001 Wandbefestigungen... -
Seite 7: Vorbereitung
Vorbereitung Hinweis Wenn Sie die Verpackung unvorsichtig mit einem scharfen Prüfen Sie ob die Lieferung vollständig ist. Messer oder anderen spitzen Gegenständen öffnen, können Bei Fehlteilen wenden Sie sich an den Hersteller und bestellen Sie das Sonnenschutz-Plissee beschädigen. Gehen Sie daher die fehlenden Teile anhand der Liste auf Seite 6 nach. -
Seite 8: Montage
Montage Hinweis Überspringen Sie die Montageschritte 1 - 6, wenn Sie das Plissee ohne Zuschnitt montieren wollen. Wir empfehlen das Sonnen-/Insektenschutzplissee für Dachfenster liegend z. B. auf einem Tisch oder auf dem Boden zu montieren. Bitten Sie bei der Anbringung eine weitere Person um Mithilfe. Plisseebreite kürzen Vergleichen Sie Ihre gemessene Breite B + 8 cm mit der Hinweis... -
Seite 9: Plisseebreite Kürzen - Mit Änderung Der Schnurführung
Plisseebreite kürzen – Verletzungsgefahr! mit Änderung der Schnurführung Die folgenden Schritte 2 bis 6 zeigen, wie Sie die Schnurführung anpassen müssen, falls Ihre gemessene Breite B + 8 cm kleiner ist als die in der Tabelle angegebene Plisseebreite 1. Schnüre auf der zusammengeknoteten Seite durchtrennen. Schnur nach unten aus dem Gewebe herausziehen. - Seite 10 Plisseekassetten , Griffleisten und Führungsprofile auf Basis der Verletzungsgefahr! gemessenen lichten Maße kürzen: H (Höhe) + 2,0 cm 2x Führungsprofile für die Höhe Achtung: Schwing-Dachfenster H (Höhe) + 8,0 cm Beispiel: H 100 cm + 2,0 cm = 102 cm 90°...
- Seite 11 Nehmen Sie die beiden linken Schnüre und ziehe Sie diese in die Schieben Sie die Griffleisten anschließend seitlich von rechts Führungsnut der Griffleiste nach rechts. nach links auf die Plisseegewebe Griffleiste fertig eingesetzt. Führen Sie die Schnüre jeweils seitlich durch die Endkappen links Das Ende der linken Schnüre befindet sich nun auf der rechten und rechts und stecken diese auf die Griffleisten...
- Seite 12 Schnüre des Insektenschutz-Plissees durch die oberen Eckverbinder des Sonnenschutz-Plissees von innen nach Außen durchführen. Ebenso die Schnüre des Sonnenschutz-Plissees durch die unteren Eckverbinder Insektenschutz-Plissees ebenfalls von innen nach außen durchführen. Achten Sie darauf, dass Sie sich die Schnüre so zu recht legen, damit diese beim weiteren Montageverlauf nicht verheddern oder verknoten.
- Seite 13 Spannfedern in die Spanngleiter einhängen. Spanngleiter nach oben bzw. nach unten schieben um die Plisseeschnüre zu spannen. Spannen Sie die Schnüre so, dass das jeweilige Gewebe waagerecht und nicht schräg verläuft. Spanngleiter mit In- fixieren. Hinweis: Lockern sich die Plisseeschnüre nach mehrmaligen Öffnen und Schließen, so kann die nensechskantschlüssel Schnurspannung durch weiteres verschieben der Spanngleiter noch erhöht werden.
-
Seite 14: Häufige Fragen
Häufige Fragen Frage Antwort Muss ich mein Sonnen-/Insektenschutzplissee für Ja. Es handelt sich um einen Selbstbausatz, welcher auf die gewünschte Dachfenster selbst zuschneiden? Größe angepasst werden kann. Ein Zuschnitt ist je nach Platzbedarf aber nicht zwingend notwendig! Umfasst der Lieferumfang auch Montagezubehör? Ja. -
Seite 15: Reinigung
Für alle Fragen rund um das Sonnen- und Insektenschutzplis- Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden see „MASTER DUO“ steht Ihnen unser Support unter Reinigungsmitteln. Das Sonnen- und Insektenschschutz-Plissee können Sie mit einem Staubsauger (Bürstenaufsatz) oder Hand- support@empasa.de zur Verfügung. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net.
