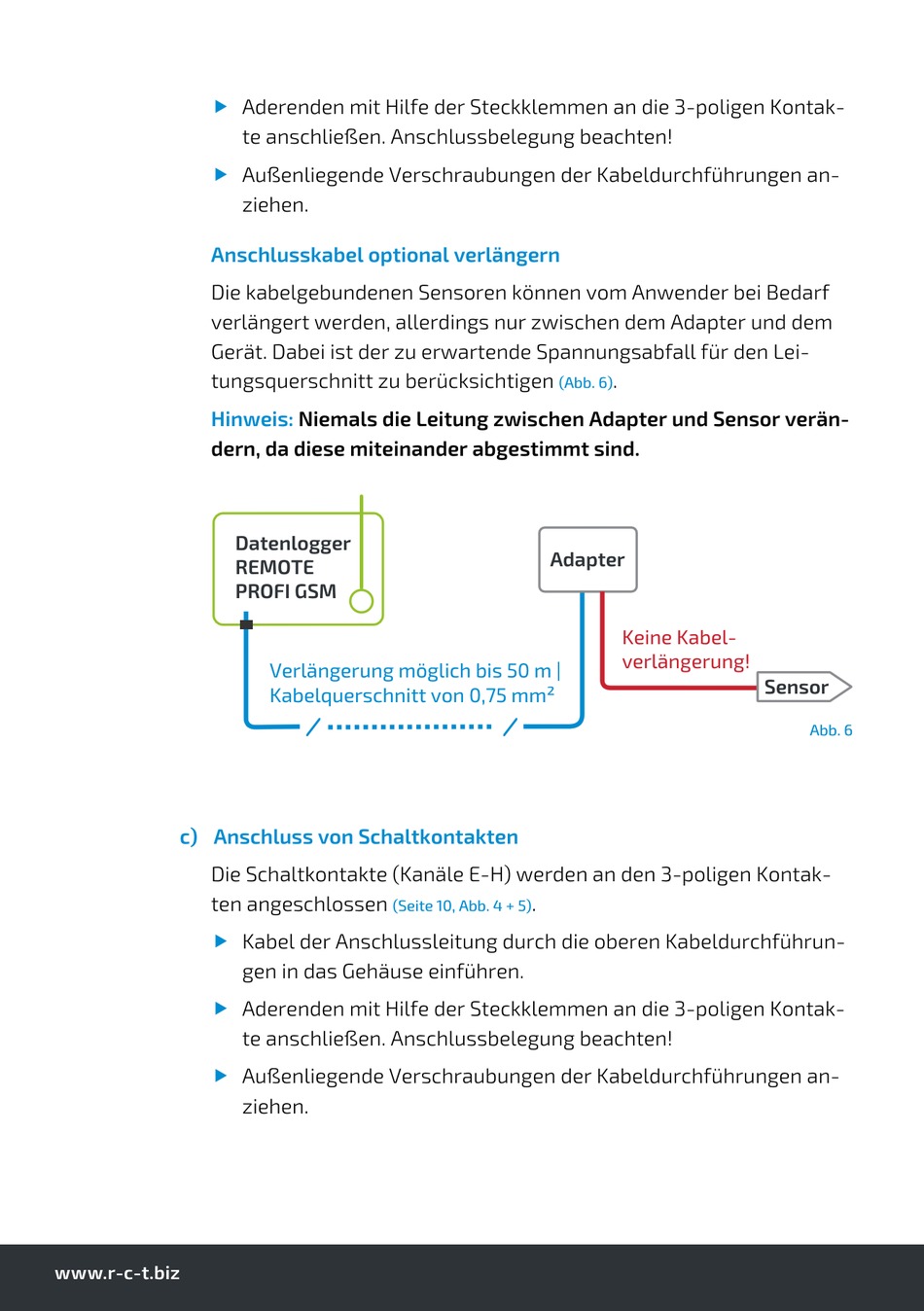

Anschlusskabel optional verlängern
Die kabelgebundenen Sensoren können vom Anwender bei Bedarf
verlängert werden, allerdings nur zwischen dem Adapter und dem
Gerät. Dabei ist der zu erwartende Spannungsabfall für den Lei-
tungsquerschnitt zu berücksichtigen
Hinweis:
dern, da diese miteinander abgestimmt sind.
c) Anschluss von Schaltkontakten
Die Schaltkontakte (Kanäle E-H) werden an den 3-poligen Kontak-
ten angeschlossen
„
„
„
www.r-c-t.biz
Aderenden mit Hilfe der Steckklemmen an die 3-poligen Kontak-
te anschließen. Anschlussbelegung beachten!
Außenliegende Verschraubungen der Kabeldurchführungen an-
ziehen.
Niemals die Leitung zwischen Adapter und Sensor verän-
Datenlogger
REMOTE
PROFI GSM
Verlängerung möglich bis 50 m |
Kabelquerschnitt von 0,75 mm²
(Seite 10, Abb. 4 + 5)
Kabel der Anschlussleitung durch die oberen Kabeldurchführun-
gen in das Gehäuse einführen.
Aderenden mit Hilfe der Steckklemmen an die 3-poligen Kontak-
te anschließen. Anschlussbelegung beachten!
Außenliegende Verschraubungen der Kabeldurchführungen an-
ziehen.
.
(Abb. 6)
Adapter
Keine Kabel-
verlängerung!
.
Sensor
Abb. 6
