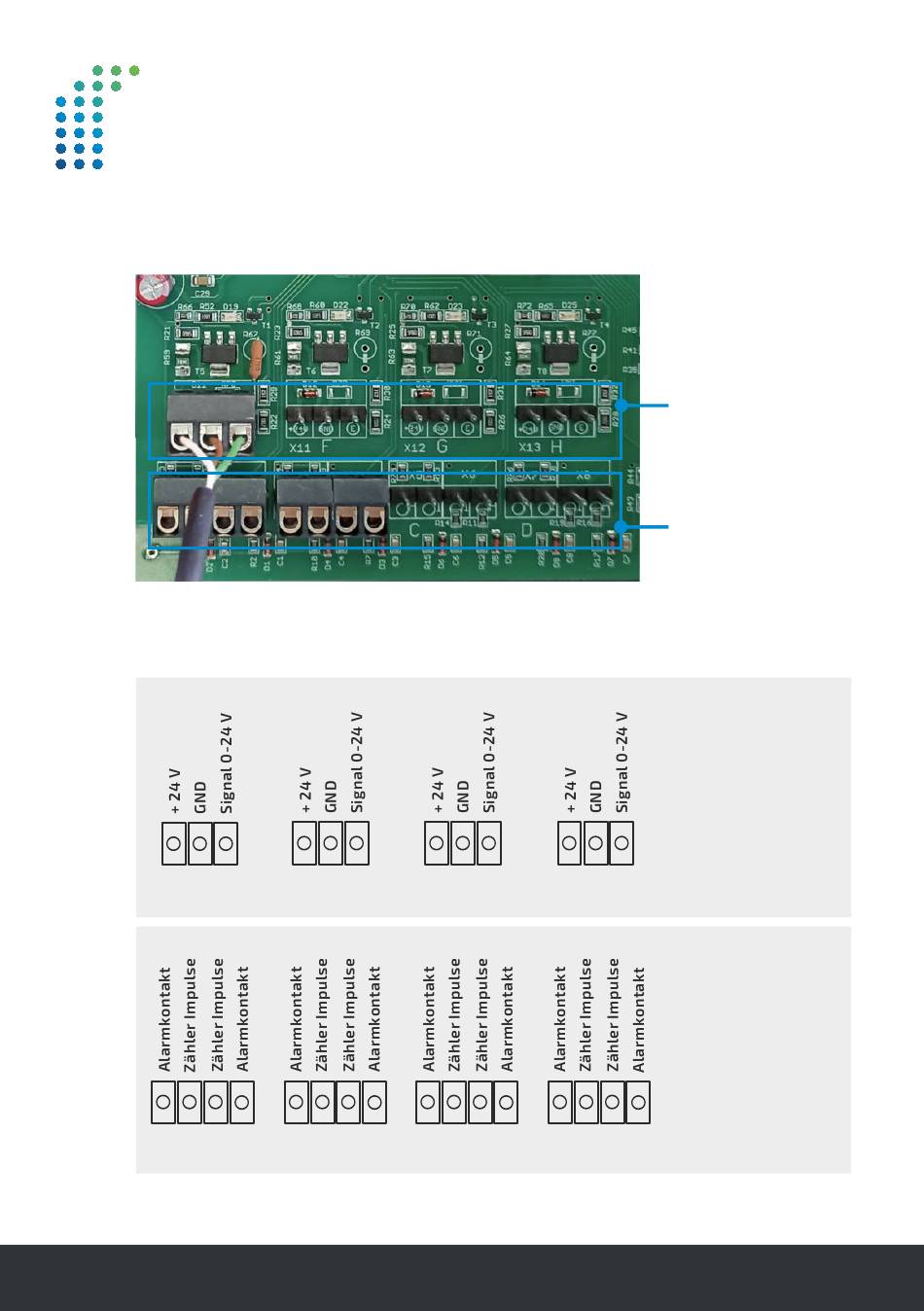

Abb. 5 | Anschlussplan aller kabelgebundenen Ein- und Ausgänge
3-polige Kontakte
für
analoge Eingänge
0-24 V/4-20 mA oder
Schaltkontakte
4-polige Kontakte
für Impulszähler und
Alarmkontakte
Abb. 4| Klemmleisten
3-polige Kontakte
Analoge Eingänge
0-24 V/4-20 mA
oder
Schaltkontakte
H
Kanäle E-H
4-polige Kontakte
Impulszähler
und Alarmkontakte
