5.2

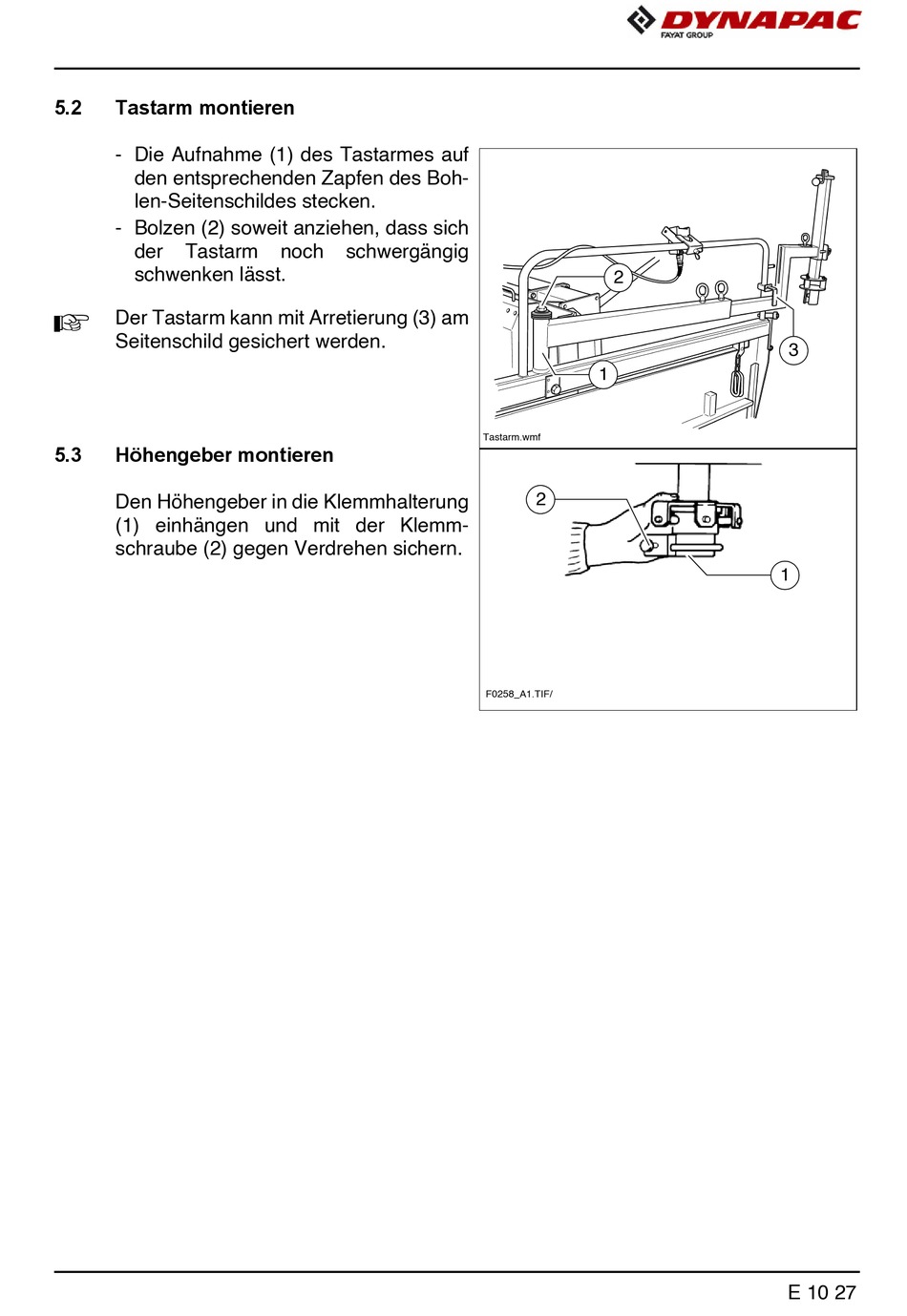

Tastarm montieren
- Die Aufnahme (1) des Tastarmes auf
den entsprechenden Zapfen des Boh-
len-Seitenschildes stecken.
- Bolzen (2) soweit anziehen, dass sich
der
Tastarm
schwenken lässt.
Der Tastarm kann mit Arretierung (3) am
A
Seitenschild gesichert werden.
5.3
Höhengeber montieren
Den Höhengeber in die Klemmhalterung
(1) einhängen und mit der Klemm-
schraube (2) gegen Verdrehen sichern.
noch
schwergängig
2
1
Tastarm.wmf
2
F0258_A1.TIF/
3
1
E 10 27
