Motor

Auswahl Lagerschalen

KURBELWELLENLAGER
KURBELGEHÄUSE-KATEGORIE
Es gibt drei Kurbelgehäuse-Auswahlklassen (A -
B- C) anhand des Bohrungsdurchmessers an den
Laufflächen.

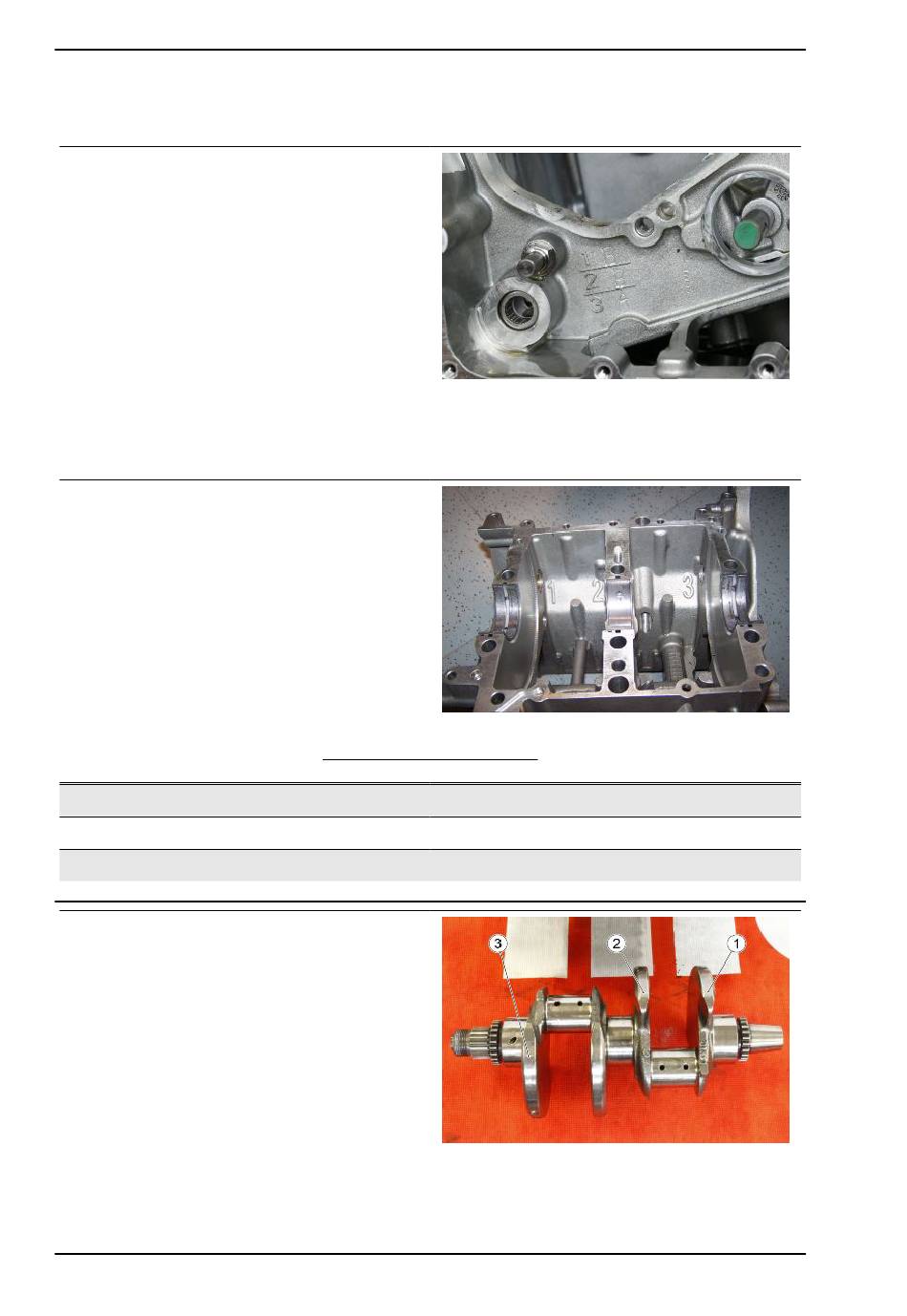

Die Angabe der Kategorie befindet sich auf der
rechten Seite des Kurbelgehäuses, im Bereich un-
terhalb des Getriebegehäuses.
Die drei Laufflächen können untereinander unter-
schiedliche Kategorien haben (z. B: A - B - C oder
B - B - C oder A - B - A ....).
Im Kurbelgehäuse ist eine Nummer eingeprägt,
die die Position des Lagerzapfens angibt:
1. Schwungradseite;
2. Mitte;
3. Kupplungsseite.
Technische Angabe
Klasse A
Klasse B
Klasse C
WELLENKATEGORIE
Die Kategorie der drei Lagerzapfen der Kurbel-
welle ist auf der flachen Seite des Ritzels aufge-
druckt, siehe Bild.
Die drei Lagerzapfen können unterschiedliche
Klassen aufweisen.
MOT - 386
TUONO V4 1100 RR - FACTORY
K -K
URBELGEHÄUSE ATEGORIEN
Durchmesser Hauptlagersitze 52,023 - 52,018 mm (2.0481 -
Durchmesser Hauptlagersitze 52,018 - 52,013 mm (2.0479 -
Durchmesser Hauptlagersitze 52,013 - 52,008 mm (2.0477 -
Beschreibung/ Wert
2.0479 in)
2.0477 in)
2.0475 in)
