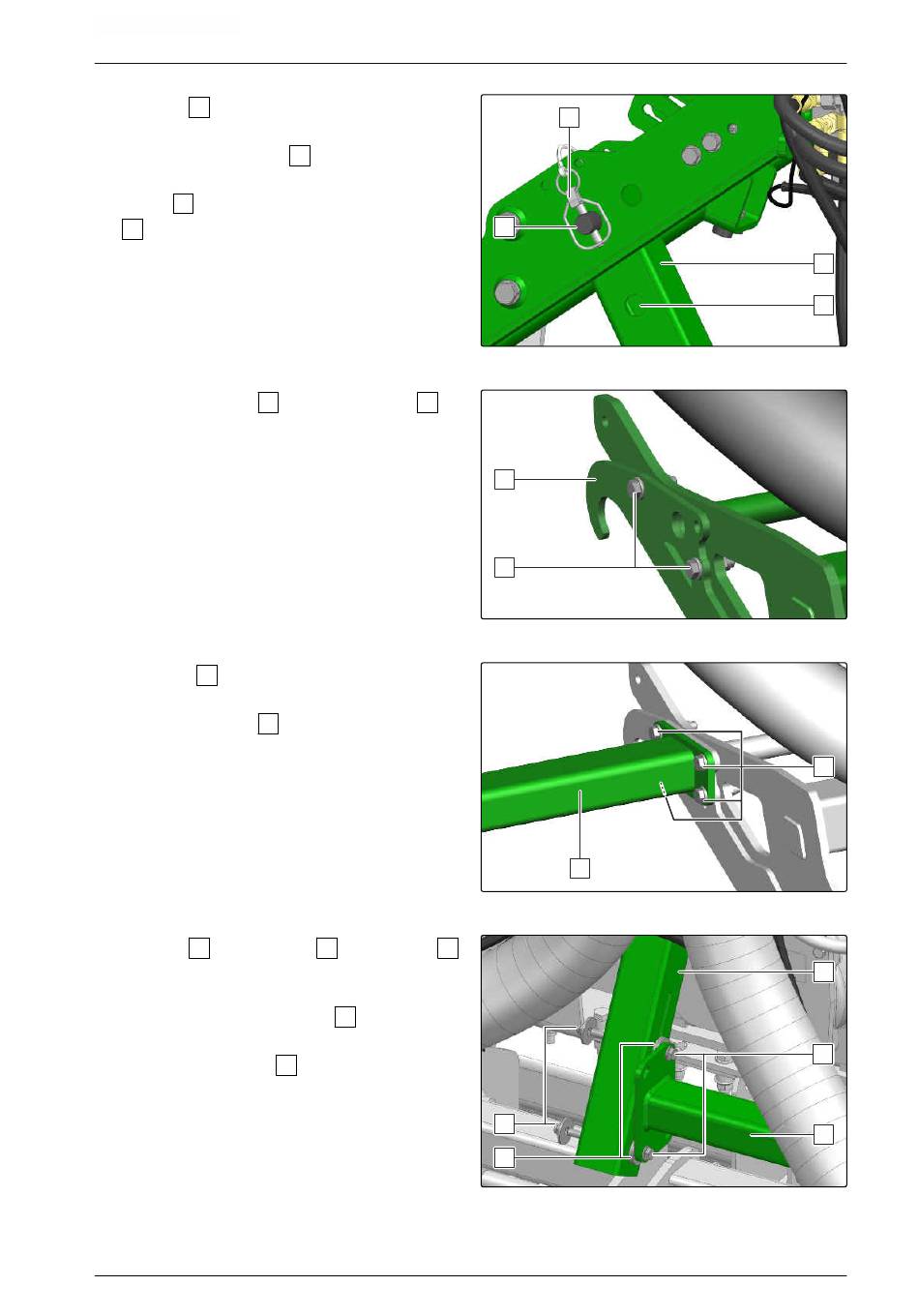

13. Halterohr 1 einsetzen.
14. Bolzen aus Parkposition 2 entnehmen.
15. Bolzen 3 montieren und mit dem Klappstecker
4 sichern.
16. Schraubverbindung 1 an der Schnittstelle 2
demontieren.
17. Trägerrohr 2 montieren.
18. Schraubverbindung 1 montieren.
19. Halterohr 1 mit Schrauben 2 an Trägerrohr 3
montieren.
20. Die Lücke mit Distanzscheiben 4 schließen.
21. Scheiben und Muttern 5 montieren.
MG7580-DE-DE | C.1 | 25.10.2024 | © AMAZONE
Aufbausämaschine getrennt abstellen
4
3
2
1
2
5
4
9 | Maschine abstellen
1
2
CMS-I-00007373
CMS-I-00007822
1
CMS-I-00007821
1
2
3
CMS-I-00007374
133
