Samson TROVIS 5573 Einbau- Und Bedienungsanleitung Seite 87

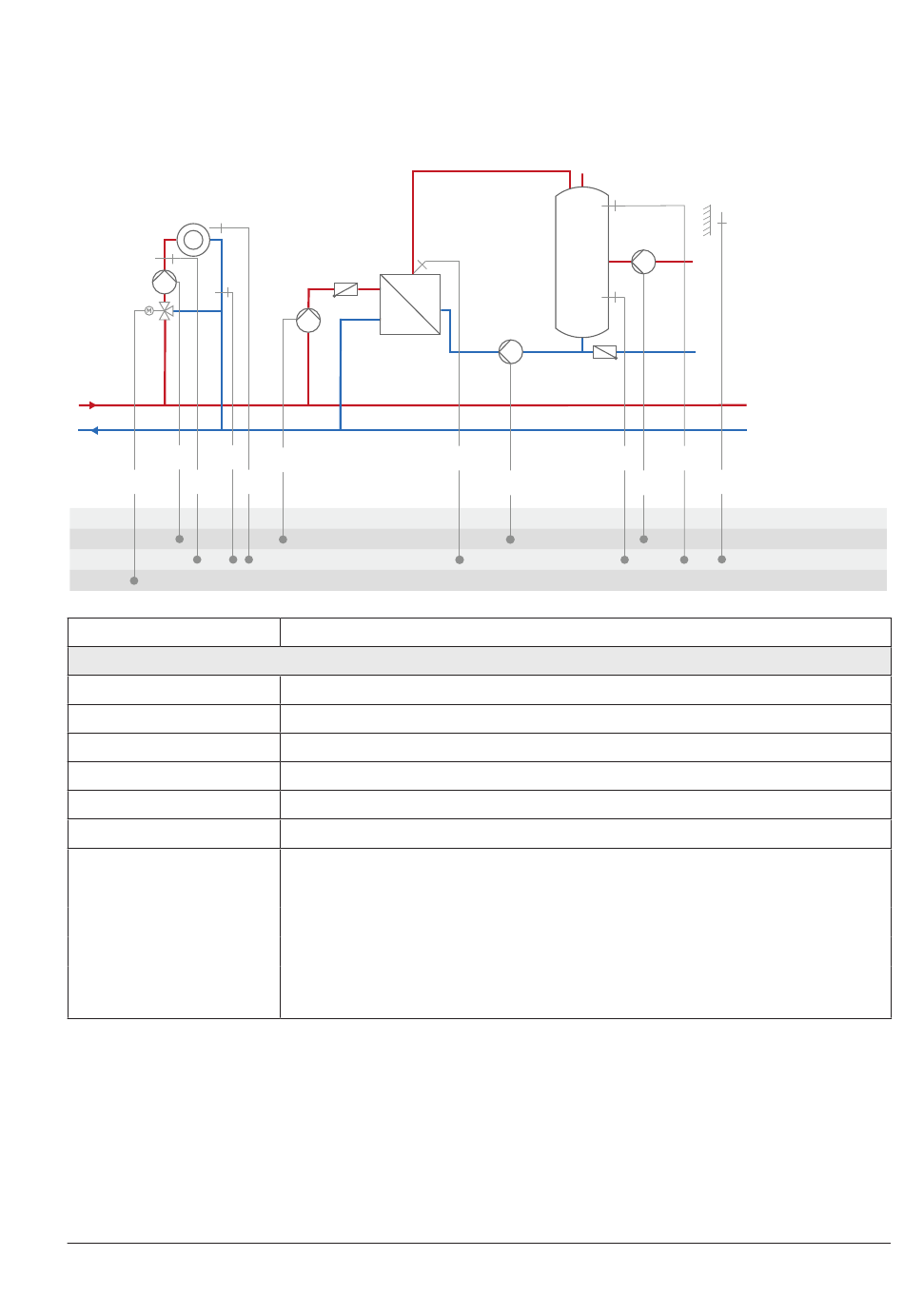

Anlage 1.2
UP1 RüF1
RK1 VF1
BE
BA
AE
RK
Hinweis:
Werkseinstellung
CO1 -> F01
CO1 -> F02
CO1 -> F03
CO4 -> F01
CO4 -> F02
CO4 -> F05
CO5' -> F10
EB 5573
TLP
RF1
nur Sekundäranlage
- 0 (ohne RF1)
- 1 (mit AF1)
- 1 (mit RüF1)
- 1 (mit SF1)
- 0 (ohne SF2)
- 0 (ohne VF4)
Funktion des 0-bis-10-V-Ausgangs:
− „1" = Stellsignal RK1
− „6" = Bedarfsanforderung
− „7" = SLP-Drehzahl
− „5" = Außentemperatur
Anhang A (Konfigurationshinweise)
WW
VF4 SF2
SLP
KW
SF1
AF1
ZP
mit CO1 -> F18 - 1
mit CO4 -> F21 - 1
mit CO5 -> F23 - 1
Richtung „AA"
16-5
