AIDOO PRO POMPA DI CALORE COME INTERFACCIA
DI POMPA DI CALORE
Dispositivi che compongono la soluzione:
•
AZAI6WSPxxx - Aidoo Pro Pompa di calore
•
Uno dei seguenti dispositivi:
a.
AZX6CCPGAWI - Centrale di controllo di produzione idronica Airzone
b.
AZX6WSPHUB - Webserver Hub Airzone Cloud Dual
IT
Collegamento

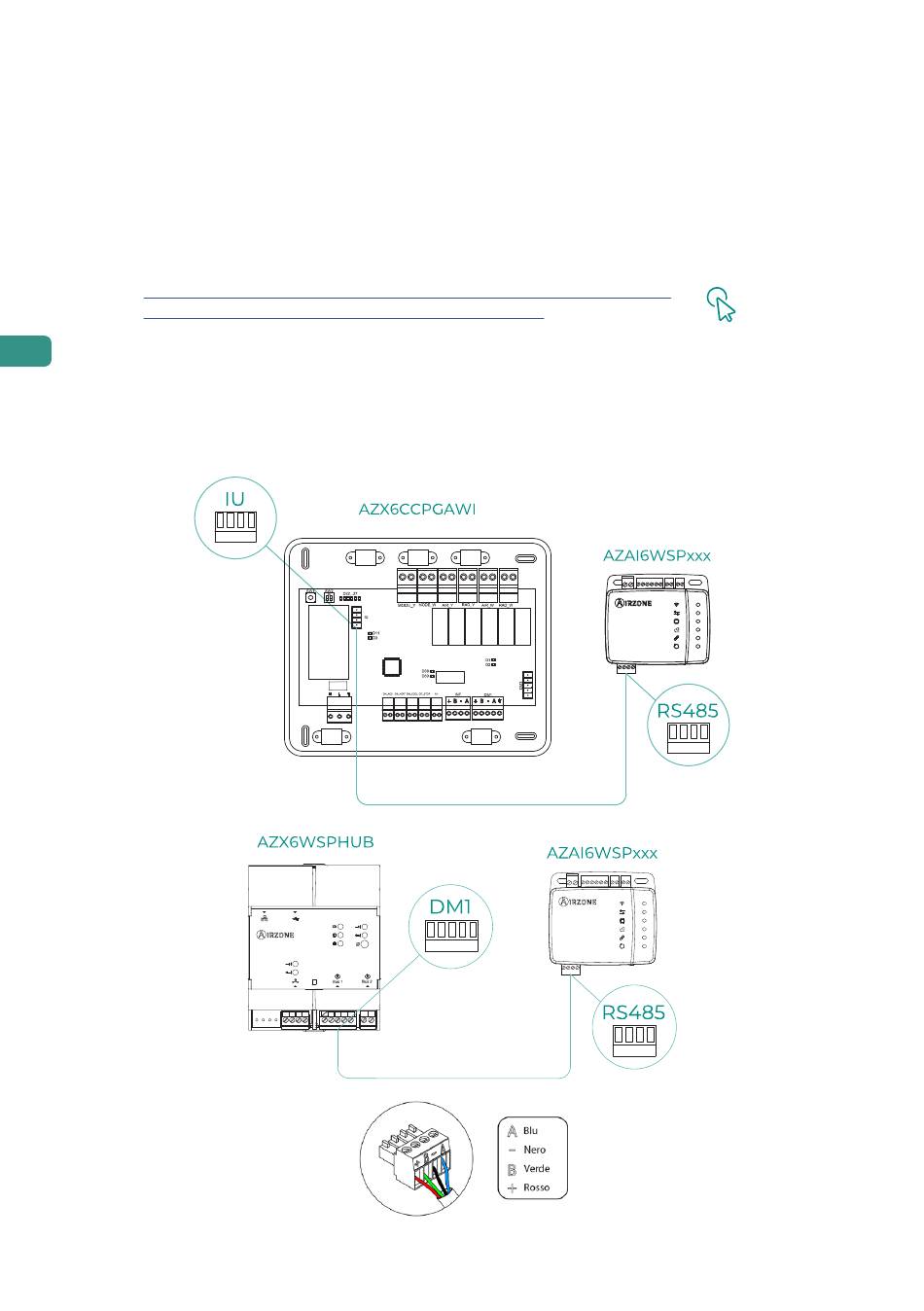

Collegare la porta RS485 dell'Aidoo Pro Pompa di calore alla porta IU della scheda centrale
di controllo produzione idronica, ovvero al punto in cui sarebbe normalmente collegata
l'interfaccia di pompa di calore, o alla porta DM1 del Webserver.
