Airzone Aidoo Pro AZAI6WSP Serie Bedienungsanleitung

Airzone Aidoo Pro AZAI6WSP Serie Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Aidoo Pro AZAI6WSP Serie:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 112

Quicklinks

Diese Anleitung herunterladen
Quick guide
Aidoo Pro
AZAI6WSPxxx
EN
ES
FR
IT
PT
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Airzone Aidoo Pro AZAI6WSP Serie

Inhaltszusammenfassung für Airzone Aidoo Pro AZAI6WSP Serie

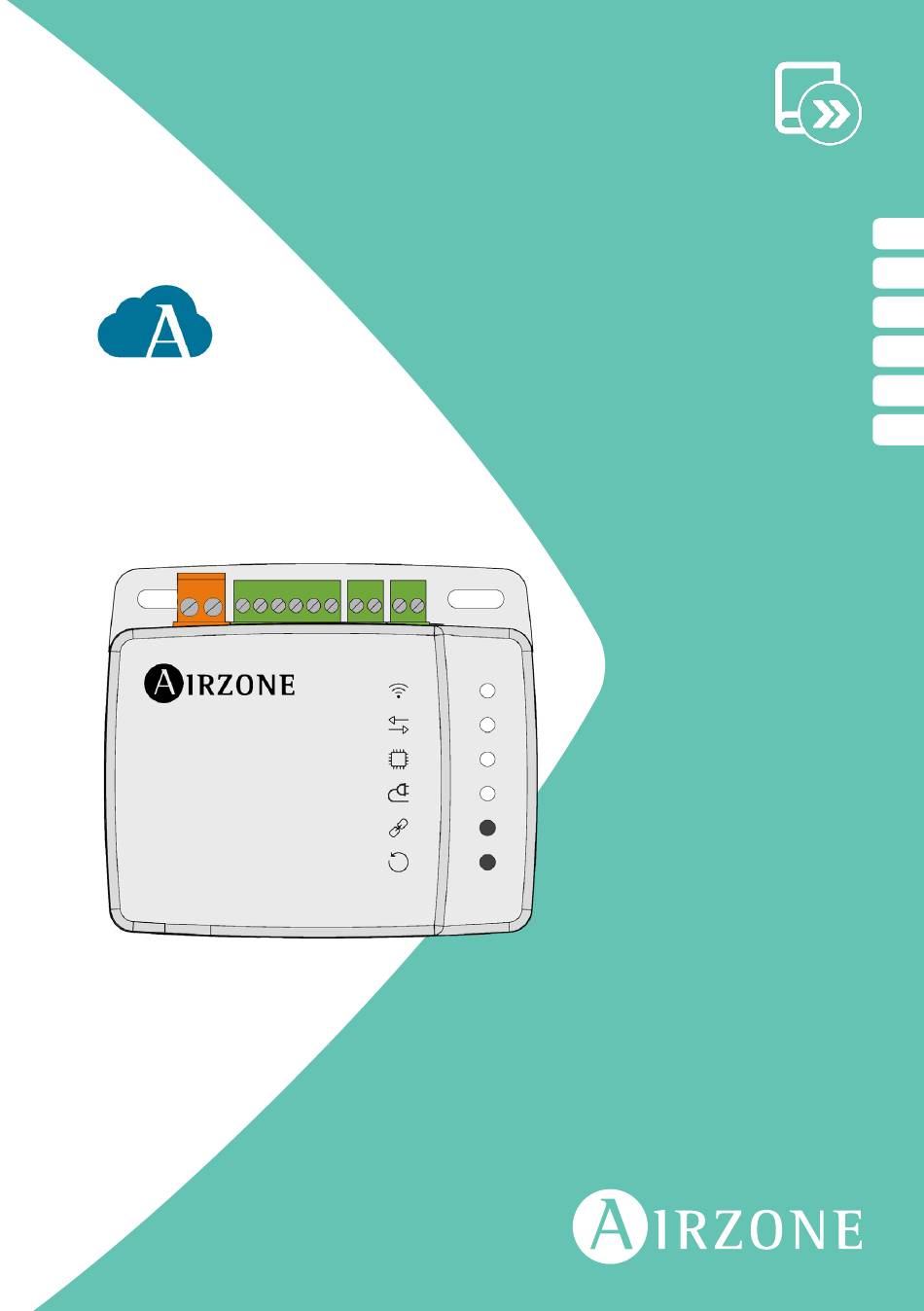

  • Seite 1 Quick guide Aidoo Pro AZAI6WSPxxx...
  • Seite 112 Anschluss an intelligente Thermostaten_______________________________________ 7 > Netzteilbuchse ______________________________________________________________________ 7 > Integrationen ______________________________________________________________________________ 8 ZUBEHÖR FÜR AIDOO PRO DIREKTVERDAMPFUNG ________________________________________ 9 > Kabel-Farbthermostat Airzone Aidoo Pro Blueface Zero ________________________ 9 > Anschluss ____________________________________________________________________________ 9 > AirQ Sensor ________________________________________________________________________________ 9 > Anschluss ____________________________________________________________________________ 9 >...
  • Seite 113 Bildschirmschoner __________________________________________________________________ 20 > Hauptbildschirm ____________________________________________________________________ 20 > Klimatisierungsregelung __________________________________________________________ 21 > Betriebsmodus ______________________________________________________________________ 21 > Lüfterdrehzahl ______________________________________________________________________ 21 > Zonenkonfiguration ________________________________________________________________ 21 KOMPATIBILITÄTS-TOOL __________________________________________________________________________ 22 > Wie finde ich heraus, ob mein Gerät mit Airzone kompatibel ist? ______________ 22...

  • Seite 114: Umweltschutz

    Umweltschutz • Das Gerät darf nicht über den Hausmüll entsorgt werden. Elektrische und elektronische Geräte enthalten Stoffe, die bei unsachgemäßer Behandlung Umweltschäden verursachen können. Symbol durchgestrichenen Mülltonne weist auf die Notwendigkeit einer vom Hausmüll getrennten Entsorgung elektrischer Geräte hin. Für eine umweltgerechte Entsorgung muss das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt werden.

  • Seite 115: Aidoo Pro Control Wi-Fi By Airzone

    Sperrung der Zusatzheizquellen nach Außentemperatur (konfigurierbar über Airtools in Airzone Cloud). Mit dem Gerät kann eine Funktion zur Sperrung der Zusatzheizquellen gesteuert werden. Die Zusatzheizfunktion kann gesperrt werden, wenn die Außentemperatur höher als der eingestellte Höchstwert ist und auch die Wärmepumpe kann gesperrt werden, wenn die Außentemperatur niedriger als der eingestellte Mindestwert ist.

  • Seite 116: Aufbau Des Geräts

    Integration über Cloud oder Kabel von intelligenten Drittanbieter-Thermostaten (3PTI) konfigurierbar über Airtools in Airzone Cloud). Das Aidoo-Gerät kann auf eine der folgenden Arten mit intelligenten Thermostaten von Drittanbietern verbunden werden: • Cloud-to-Cloud-Verbindung, bei der das Airzone Cloud-Konto und das App-Konto des Thermostatherstellers verknüpft werden.

  • Seite 117: Rücksetzen Auf Werkseinstellungen

    Rücksetzen auf Werkseinstellungen Mit dieser Taste können Sie das Gerät auf die Werkseinstellungen zurücksetzen, indem Sie sie länger als 10 Sekunden gedrückt halten. Neustart des Geräts Ermöglicht den Neustart des Geräts. Die zuvor eingestellten Konfigurationsparameter bleiben dabei erhalten. Port RS-485 RS485-Anschluss für den Anschluss der Zusatzgeräte AirQ Box oder AirQ Sensor bzw.

  • Seite 118: Relaisausgang (12V) - Zusatzheizung

    Relaisausgang (12V) - Zusatzheizung 12-VDC-Relaisausgang zur Ansteuerung der Zusatzheizfunktion. Hinweis: Weitere Informationen finden Sie unter „Einstellungen über Airtools in Airzone Cloud“ im Abschnitt "Erweiterte Einstellungen". Anschluss an intelligente Thermostaten Anschluss, der die Signale von intelligenten Thermostaten über die GYW-Leitungen empfängt.

  • Seite 119: Integrationen

    INTEGRATIONEN Protokoll Verfügbarkeit Dokumentation Sprachassistenten/Cloud-Dienste Amazon Alexa Anleitung Google Assistant Anleitung SmartThings Anleitung IFTTT Anleitung API Lokal Anleitung API Web Open API Anleitung API Web Anleitung Hier finden Sie die verfügbaren Treiber Treiber Integrationsstandards BACnet BACnet MS/TP Anleitung BACnet IP Modbus Modbus RTU Anleitung...

  • Seite 120: Zubehör Für Aidoo Pro Direktverdampfung

    Geräte, aus denen die Lösung besteht: • AZAI6WSPxxx - Aidoo Pro Direktverdampfung • AZAI6BLUEZEROC[B/N] - Kabel-Farbthermostat Airzone Aidoo Pro Blueface Zero Anschluss Verbinden Sie den RS485-Anschluss von Aidoo Pro mit dem Thermostat Blueface Zero. AIRQ SENSOR Geräte, aus denen die Lösung besteht: •...

  • Seite 121: Airq Box

    AIRQ BOX Geräte, aus denen die Lösung besteht: • AZAI6WSPxxx - Aidoo Pro Direktverdampfung • AZX6AIQBOXM - AirQ Box Luftreinigung Anschluss Verbinden Sie den RS485-Anschluss von Aidoo Pro mit dem AZ1-Anschluss der AirQ Box.

  • Seite 122: Airq Sensor + Airq Box

    AIRQ SENSOR + AIRQ BOX Geräte, aus denen die Lösung besteht: • AZAI6WSPxxx - Aidoo Pro Direktverdampfung • AZX6AIQBOXM - AirQ Box Luftreinigung • AZX6AIQSNSx - AirQ Raumluftqualitätssensor Anschluss Verbinden Sie den RS485-Anschluss von Aidoo Pro mit dem AZ1-Anschluss der AirQ Box und dem RS485-Anschluss des AirQ Sensors.

  • Seite 123: Aidoo Pro Als Kommunikations-Gateway

    Geräte, aus denen die Lösung besteht: • AZAI6WSPxxx - Aidoo Pro Direktverdampfung • Eines der folgenden Geräte: AZCE8CB1MOT - Systemzentrale Airzone Flexa 4.0 AZPV8CBxIAQ - Systemzentrale Easyzone RLQ AZCE6FLEXA3 - Systemzentrale Airzone Flexa 3.0 AZPV6CB1MOT - Systemzentrale Easyzone Easyzone AZCE6IBPRO6 - Systemzentrale Airzone Innobus Pro6...

  • Seite 124: Betrieb

    Betrieb Das Aidoo-Gerät kann wie ein übliches Kommunikation- Gateway betrieben werden und so das einzelne Innengerät in ein Airzone-Mehrzonensystem integrieren. Nach dem Anschluss des Aidoo-Geräts an die Systemzentrale oder ein Zonenmodul in Ihrem System, befolgen Sie die Schritte im Abschnitt Einstellungen des Zubehörs und wählen Sie die entsprechende Betriebsart.

  • Seite 125: Einstellungen Des Zubehörs

    EINSTELLUNGEN DES ZUBEHÖRS Um Aidoo Pro mit einem dieser Zubehörgeräte zu konfigurieren, öffnen Sie die Airzone Cloud- Anwendung und befolgen Sie die nachstehenden Schritte. Wählen Sie Ihr Rufen Sie das Rufen Sie das Aidoo Pro in Integrationsmenü Einstellungsmenü Airtools aus.

  • Seite 126: Erweiterte Einstellungen

    Netzwerk mit folgenden Anmeldedaten: URL, E-Mail und Passwort des in Pelican registrierten Kontos sowie Seriennummer des zugeordneten Pelican-Thermostaten. • BACnet IP Airzone. Konfigurieren Sie den Integrationsport für die Kommunikation über das BACnet IP-Protokoll und ermöglichen Sie die Bearbeitung der BACnet-ID und des BACnet- Ports.

  • Seite 127: Angaben Zum Klimainnengerät

    Einstellungen deaktiviert, die am Aidoo-Gerät vorgenommen werden können, und es bleibt nur der Bereich der Gerätedaten sichtbar. • Modbus RTU Airzone. Konfigurieren Sie den Integrationsport für Kommunikationen über das RTU Airzone-Protokoll. • BACnet MS/TP Airzone. Konfigurieren Sie den Integrationsport für Kommunikationen über das BACnet MS/TP-Protokoll.

  • Seite 128: Einstellungen Über Airtools In Airzone Cloud

    EINSTELLUNGEN ÜBER AIRTOOLS IN AIRZONE CLOUD Zusatzheizung Ermöglicht das Ein- oder Ausschalten dieser Funktion und folgende Einstellungen: • Delta Ein (T ). Offset, der auf die Solltemperatur angewendet wird, um die Zusatzheizung einzuschalten. Bereich: -4 ºC (-7.2 °F) / -1.5 ºC (-2.7 °F) in Schritten von 0,5 °C (0.9 ºF). Standardwerte: -2,5 ºC (-4,5 ºF).

  • Seite 129: Digitaleingang

    • Externe Sperrtemperatur der Wärmepumpe (T ). Legt eine Außentemperatur Lock Heat Pump fest, bei der die Zuschaltung der Wärmepumpe gesperrt wird. Wenn die Außentemperatur niedriger als die eingestellte Sperrtemperatur ist, wird das Innengerät (Lüftungsmodus) zusammen mit der Zusatzheizung aktiviert, bis die Außentemperatur eine Differenz von +5 °C zur eingestellten Sperrtemperatur erreicht und das in der Zusatzheizung definierte Delta AUS (T ) überschritten ist.

  • Seite 130: Ihres Intelligenten Thermostaten

    Wenn sie deaktiviert ist, muss das Gerät manuell wieder eingeschaltet werden. Ihres intelligenten Thermostaten Sie können des Konto Ihres intelligenten Thermostaten mit der Airzone Cloud-App verknüpfen, indem Sie die Schritte im Airzone Cloud App-Handbuch ausführen.

  • Seite 131: Airzone-Schnittstellen

    Airzone-Schnittstellen AIRZONE BLUEFACE Bildschirmschoner Datum Name Zone Raumtemperatur Relative Luftfeuchtigkeit Status der Zone, Meldungen und Ein/Aus Fehler Hauptbildschirm Betriebsmodus Lüfterdrehzahl Umgebungs- temperatur Gewünschte Solltemperatur Relative Luftfeuchtigkeit Klimatisierungsregelung Ein/Aus Zonenkonfiguration Benutzerkonfiguration...
  • Seite 132 Antifrost. Verhindert, dass die Raumtemperatur in der Zone unter 12° C sinkt, obwohl die Zone abgeschaltet ist. (Wird bei Stopp nicht aktiviert). Zeitschaltung. (Nur für Airzone Cloud) Folgende Werte können eingestellt werden: Off. Zeitschaltung ausgeschaltet. 30. Die Zeitschaltung wird aktiviert und schaltet nach 30 Minuten aus.

  • Seite 133: Kompatibilitäts-Tool

    Kompatibilitäts-Tool WIE FINDE ICH HERAUS, OB MEIN GERÄT MIT AIRZONE KOMPATIBEL IST? Rufen Sie über airzonecontrol.com das Menü Steuerungslösungen und Aidoo Pro auf: Nach der Auswahl klicken Sie auf „Kompatibilitätsabfrage“: Wählen Sie das Fabrikat und dann das Modell Ihres Innengeräts: Es erscheint die Kompatibilitätsliste für das ausgewählte Gerät.
  • Seite 134 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v. 108...
