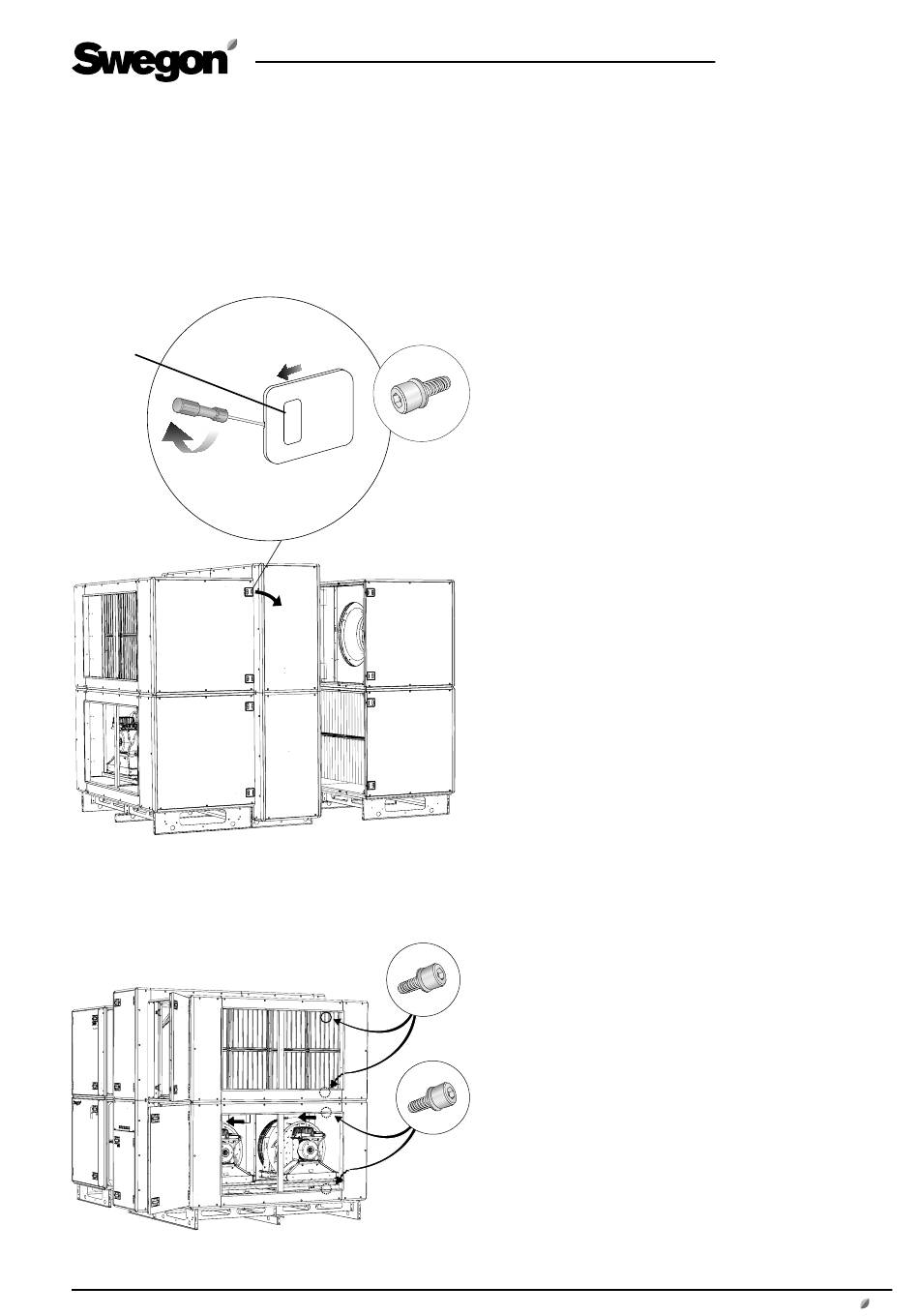

1.9.2 Befestigung, Rückseite des Geräts
Die Befestigung mit Schrauben an der Rückseite des
Lüftungsgerätes kann auf zwei Arten erfolgen, intern oder
extern. Die externe Befestigung (Alternative 1) ist geeignet,
wenn hinter dem Lüftungsgeräts ausreichend Platz vorhanden
ist, da diese Alternative einfacher ist. Wenn nicht genügend
Platz vorhanden ist, kann die interne Montage (Alternative 2)
verwendet werden.
Abschirmung
Swegon behält sich das Recht vor, Spezifikationen zu ändern.
Alternative 1
Externe Befestigung.
Entfernen Sie die Abschirmung und die Isolierung im Deckel
auf der Rückseite des Lüftungsgeräts. Befestigen Sie die
Ventilatoren-/Filterteile mit den mitgelieferten Schrauben am
Wärmetauscher, indem Sie sie in die vormontierten Nietmuttern
(insgesamt 2 x 4 Stück) einschrauben. Bringen Sie die
Abschirmung und die Isolierung wieder an.
Alternative 2
Interne Installation.
Befestigen Sie die Ventilatoren-/Filterteile mit den
mitgelieferten Schrauben am Wärmetauscher, indem Sie sie
in die vormontierten Nietmuttern (insgesamt 2 x 4 Stück)
einschrauben. Die Ankerpunkte im Inneren des Geräts sind in
der Abbildung dargestellt.
Um an die Ankerpunkte im Bereich der Ventilatoren zu
gelangen, müssen Sie die flexiblen Verbindungen und die
Ventilatorbaugruppen lösen und nach außen in Richtung
der Wartungstür bewegen. Sie können die Schrauben dann
von der Öffnung des Kanalanschlusses aus festziehen. Die
Abdeckplatten vor den Montagepunkten werden entfernt.
HINWEIS! Sie müssen die Ventilatorbaugruppen nicht
vollständig entfernen!
