1.9 Andocken der Gerätesektionen
1.9.1 Befestigung, Vorder-/Mittelteil
Suchen Sie die Ventilator-/Filterteile neben dem Wärmetau-
schersektion gemäß der Lieferkonfiguration (siehe Abschnitt
1.8). Befestigen Sie die Ventilator-/Filterteile an der Vorder-
seite des Lüftungsgerätes mit den mitgelieferten Schrauben
am Wärmetauschersektion und schrauben Sie sie in die
vormontierten Nietmuttern (insgesamt 2 x 4 Stück).
20 www.swegon.com

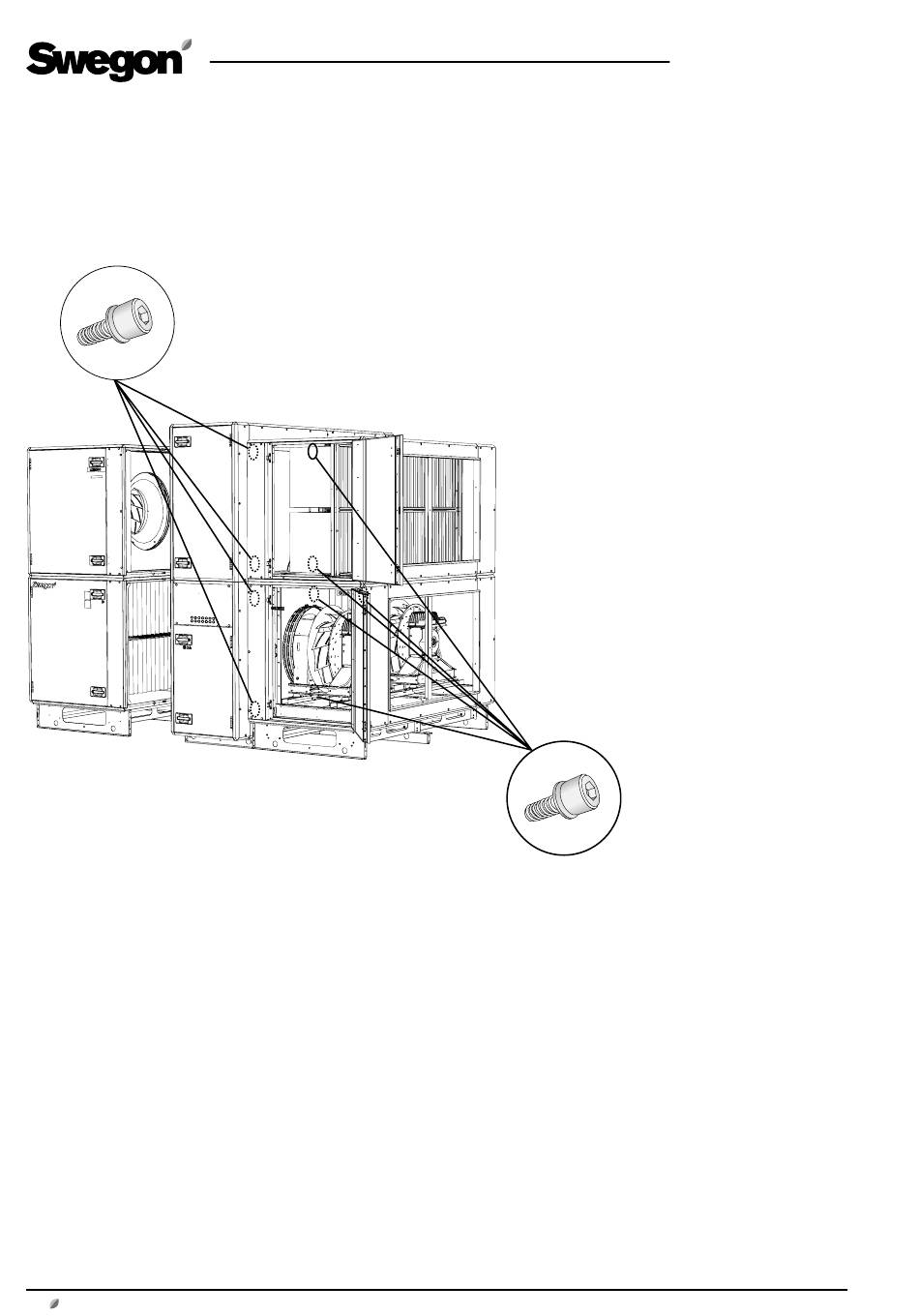

Im mittleren Teil des Geräts
werden die Ventilator-/Filterteile
mit den mitgelieferten Schrauben
in vormontierten Nietmuttern
(insgesamt 2 x 4 Stück) am
Wärmetauscherteil befestigt. Die
Ankerpunkte im Inneren des Geräts
sind in der Abbildung dargestellt.
Um an die Ankerpunkte im Bereich
der Ventilatoren zu gelangen, müssen
Sie die flexiblen Verbindungen und
die Ventilatorbaugruppen lösen
und nach außen in Richtung der
Wartungstür bewegen. Sie können
die Schrauben dann von der Öffnung
des Kanalanschlusses aus festziehen.
Die Abdeckplatten vor den
Montagepunkten werden entfernt.
HINWEIS! Sie müssen die
Ventilatorbaugruppen nicht
vollständig entfernen!
