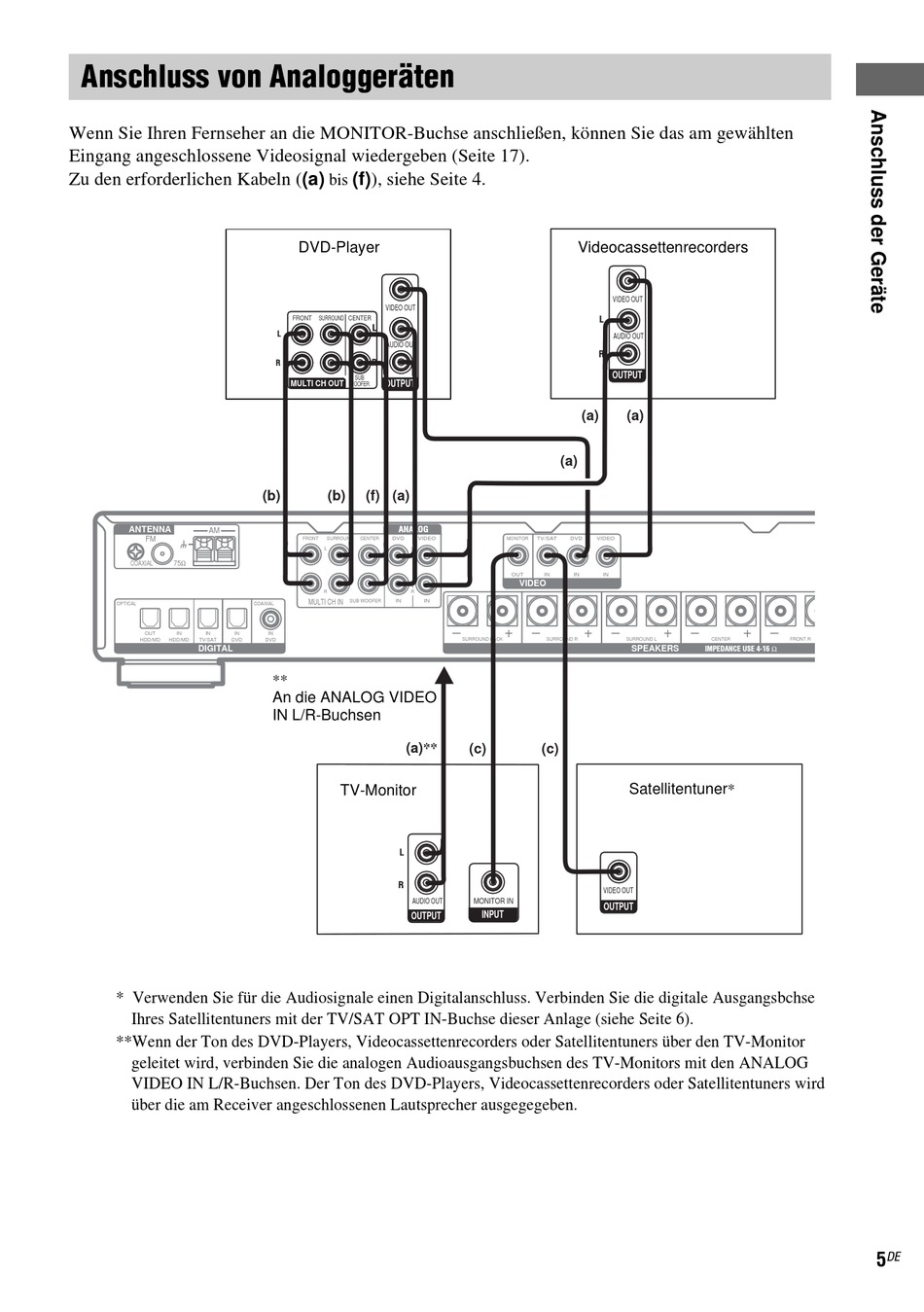

Anschluss von Analoggeräten
Wenn Sie Ihren Fernseher an die MONITOR-Buchse anschließen, können Sie das am gewählten
Eingang angeschlossene Videosignal wiedergeben (Seite 17).
Zu den erforderlichen Kabeln ((a)
ANTENNA
AM
FM
U
COAXIAL 75Ω
OPTICAL
OUT IN IN IN
HDD/MD HDD/MD TV/SAT DVD
DIGITAL
* Verwenden Sie für die Audiosignale einen Digitalanschluss. Verbinden Sie die digitale Ausgangsbchse
Ihres Satellitentuners mit der TV/SAT OPT IN-Buchse dieser Anlage (siehe Seite 6).
**Wenn der Ton des DVD-Players, Videocassettenrecorders oder Satellitentuners über den TV-Monitor
geleitet wird, verbinden Sie die analogen Audioausgangsbuchsen des TV-Monitors mit den ANALOG
VIDEO IN L/R-Buchsen. Der Ton des DVD-Players, Videocassettenrecorders oder Satellitentuners wird
über die am Receiver angeschlossenen Lautsprecher ausgegegeben.
(f)), siehe Seite 4.
bis
DVD-Player
VIDEO OUT
FRONT SURROUND CENTER
L
L
AUDIO OUT
R
R
SUB
MULTI CH OUT OUTPUT
WOOFER
(b) (b) (f) (a)
ANALOG
FRONT SURROUND CENTER DVD VIDEO
L L
R R
SUB WOOFER IN IN
MULTI CH IN
COAXIAL
IN
DVD
**
An die ANALOG VIDEO
IN L/R-Buchsen
(a)**
TV-Monitor
L
R
AUDIO OUT
OUTPUT
Videocassettenrecorders
VIDEO OUT
L
AUDIO OUT
R
OUTPUT
(a) (a)
(a)
MONITOR TV/SAT DVD VIDEO
OUT IN IN IN
VIDEO
– + – + –
SURROUND BACK SURROUND R SURROUND L
(c) (c)
VIDEO OUT
MONITOR IN
OUTPUT
INPUT
+ – + –
CENTER FRONT R
IMPEDANCE USE 4-16 Ω
SPEAKERS
Satellitentuner*
5 DE
