Anschluss der Geräte

Die erforderlichen Kabel

Vorbemerkung

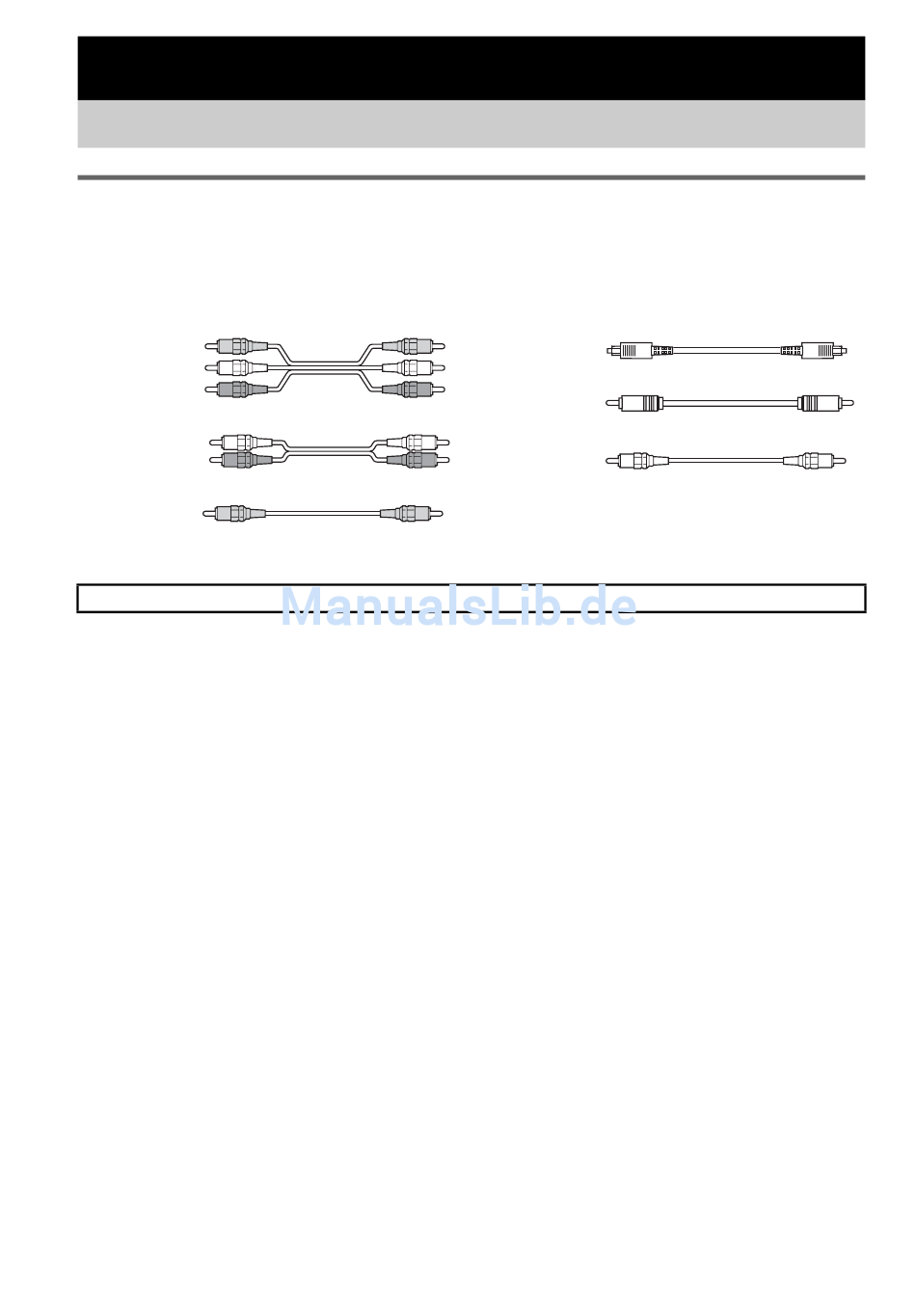

Für die auf den folgenden Seiten dargestellten Anschlüsse benötigen Sie die folgenden optionalen
Kabel ((a) bis (f), nicht mitgeliefert).
(a) Audio/Video-Kabel
Gelb (Video)
Weiß (L-Audio)
Rot (R-Audio)
(b) Audiokabel
Weiß (L)
Rot (R)
(c) Videokabel
Gelb
Hinweise
Schalten Sie alle Geräte aus, bevor Sie Anschlüsse vornehmen.
• Stecken Sie die Stecker fest in die Buchsen ein, um Brummen und andere Störgeräusche zu vermeiden.
• Beachten Sie beim Einstecken des Audio-/Videokabels die Farben der Buchsen und Stecker: Gelb (Video) an Gelb,
Weiß (Audio links) an Weiß und Rot (Audio rechts) an Rot.
• Stecken Sie die Stecker der Optokabel unverkantet ein. Achten Sie darauf, dass die Stecker einrasten.
• Das digitale Optokabel darf nicht geknickt werden.
DE
4
(d) Digitales Optokabel
(e) Digitales Koaxialkabel
(f) Mono-Audiokabel
Schwarz
Tipp
Das Audiokabel (b) können Sie auseinanderziehen, so
dass Sie zwei Mono-Audiokabel (f) erhalten.
