5.2 Montageort und Sicherheitsabstände
Mindestabstände zu allen brennbaren Materialien im Strahlungsbereich:

Senkrechte Montage

►
Strahleroberkante zur Holzoberfläche min. 7 cm
ƒ
Waagerechter Abstand zur Holzoberfläche min. 4 cm
ƒ
Strahlerunterkante zur Holzoberfläche min. 4 cm
ƒ
Frontseite (Schutzgitter) zur Holzoberfläche min. 4 cm
ƒ
Wichtiger Hinweis: Nicht für den horizontalen Einbau geeignet! Nur senkrecht in die Kabinen-
wand montieren.
min. 7 cm
min. 4 cm
min. 4 cm

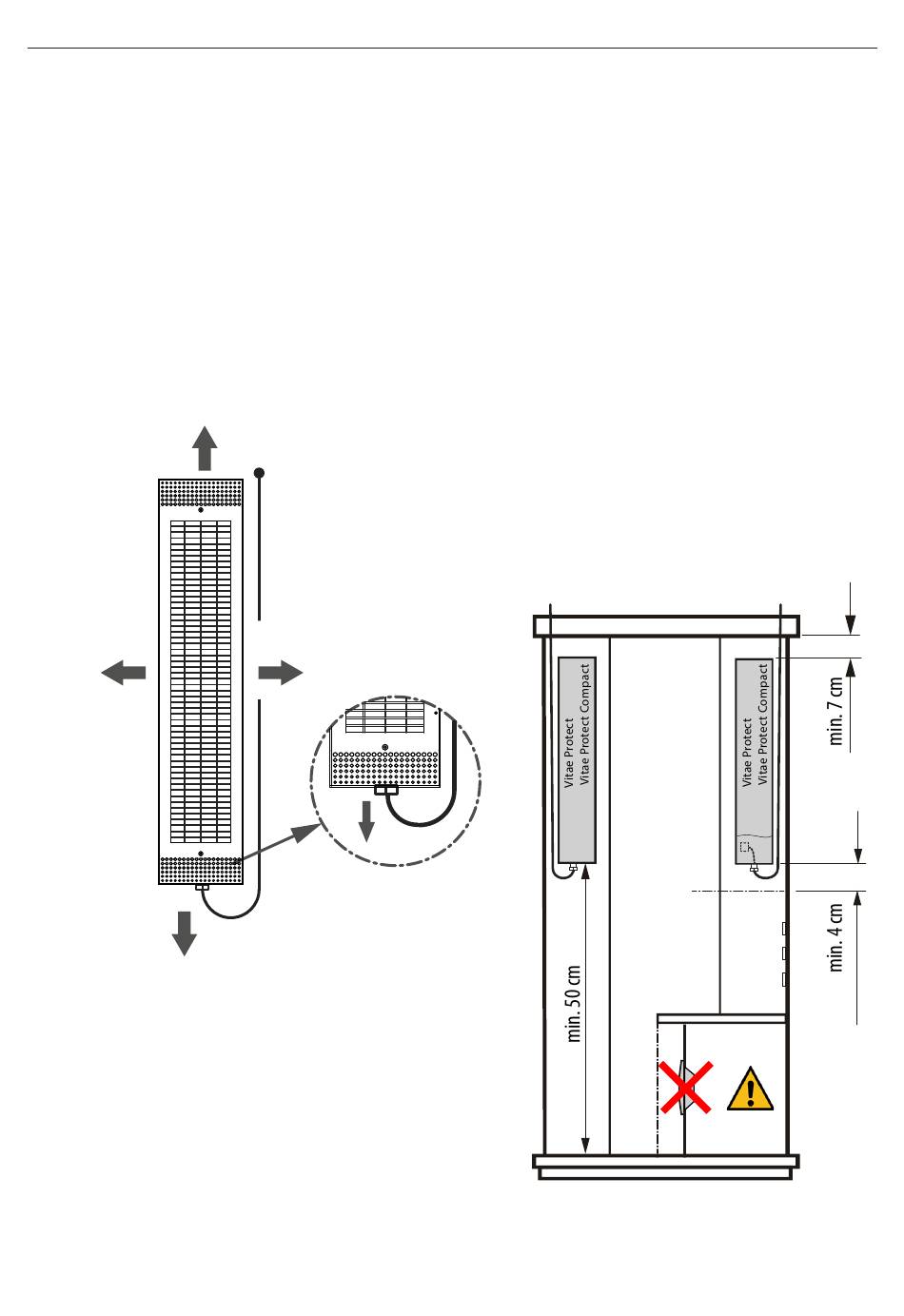

Vitae Protect Compact - Mindestabstände zu brennbaren
Materialien. Kabelanschluss nach unten.
14
min. 4 cm
Vitae Protect Compact - Einbaubeispiel und Min-
destabstände. Kein horizontaler Einbau zulässig.
