Motormontage - Kessel Ecolift Anleitung Für Einbau, Bedienung Und Wartung

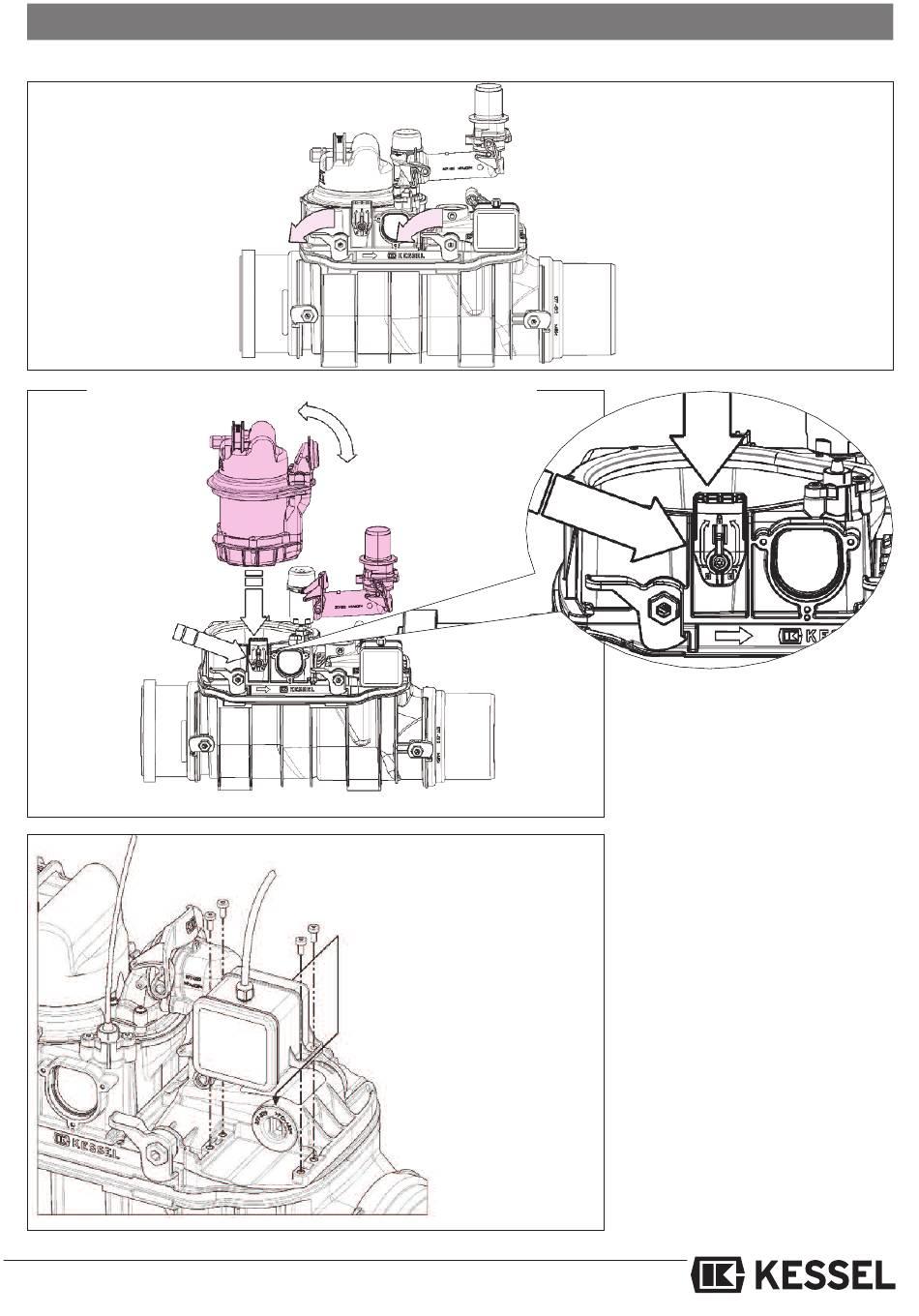

Abb. 13
Pumpen-
entnahmehebel
Abb. 14
4. Inspektion und Wartung
Abb. 16 Motormontage
7
beide Seiten verriegeln!
4.4 Pumpenentnahme:
Die Pumpe kann einzeln entnommen
werden. Dazu beide Pumpenentnahme-
hebel 180° drehen. Dadurch klappen
diese seitlich nach aussen, so dass die
Pumpe nach oben ausgehoben werden
kann.

4.5 Motormontage:

Die abgeflachte Antriebswelle des Mo-
tors muss sich in senkrechter Stellung
befinden (Auslieferungszustand). Den
Verriegelungshebel des Betriebsver-
schlusses auf dem Verriegelungsdeckel
in die Stellung „ZU" bringen, den An-
triebsmotor von oben kommend seitlich
in die Antriebsnut einschieben und mit
den vier Schrauben M5 x 12 (TX25) auf
dem Verriegelungs deckel anschrauben
(Abb. 16).
