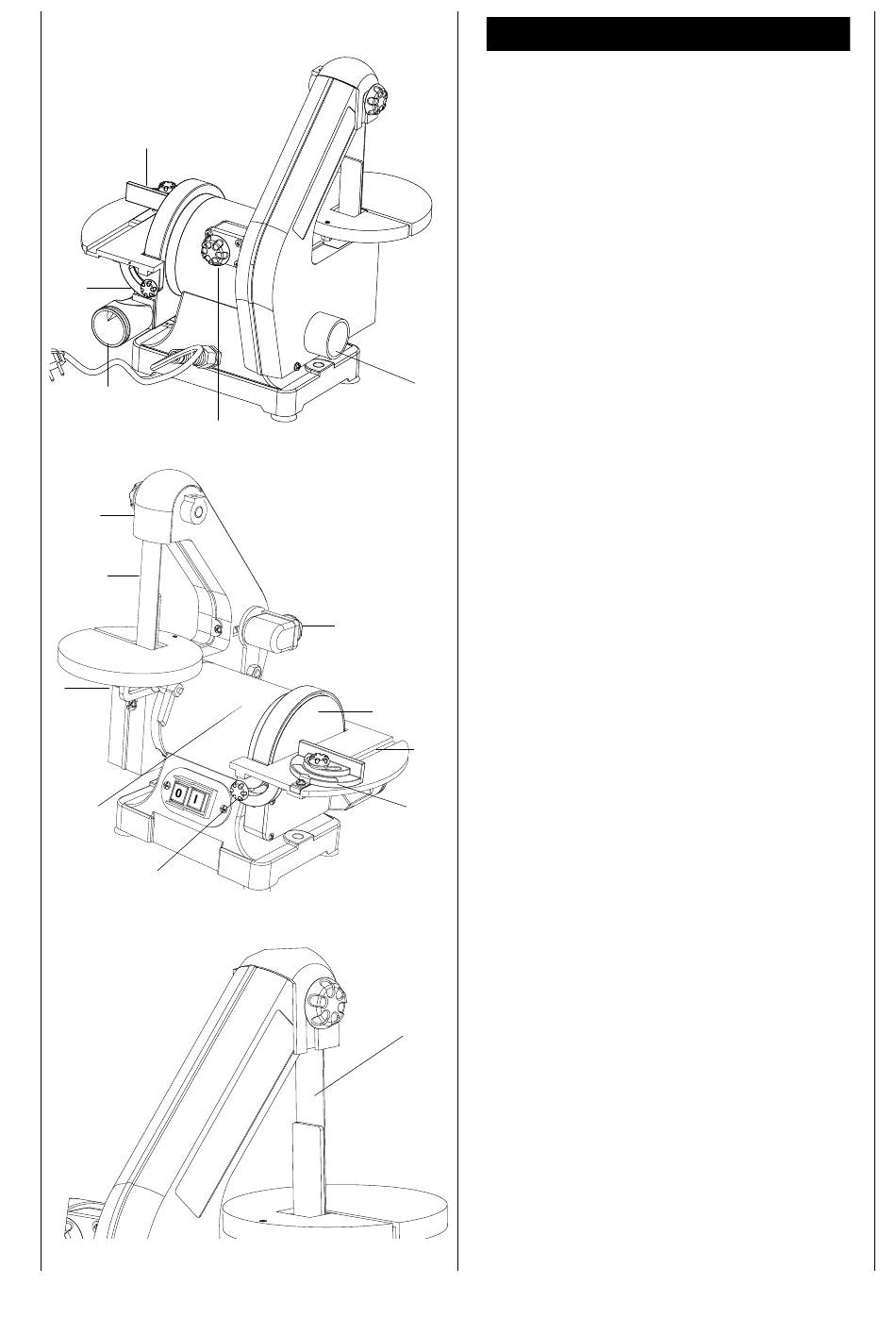

Ein- und Ausschalten der Schleifmaschine Fig. 1
Der Schalter (7) befindet sich am Elektrokasten. Zum
Einschalten drücken Sie auf „I" (grün). Zum Ausschalten
drücken Sie auf „O" (rot).
Querschneidlehre Fig. 1
Eine Querschneidlehre ( 12 ) zur Verwendung auf dem
Tellertisch wurde mit der Schleifmaschine mitgeliefert
Die Führung kann bis 45° nach links oder rechts ver-
wendet werden, indem man den Verriegelungsknopf löst
und die Querschneidlehre auf den gewünschten Winkel
einstellt. Dann wird der Knopf wieder angezogen.
11
9
4
5
12
Stützplatte für das Band Fig. 13
Die Stützplatte (f) ist ein sehr widerstandsfähiges Stahl-
stück, das eine gute Stützoberfläche während des
Schleifens bietet.
Die Platte muss so justiert werden, dass sie beinahe
das Schleifband berührt. Zum Einstellen lösen Sie die
f
beiden Schrauben, die die Platte am Maschinenrahmen
halten. Dann justieren Sie die Platte und ziehen die
Schrauben wieder an.
Um die Platte zu entfernen, um besondere Arbeiten aus-
zuführen (zum Beispiel polieren oder Konturen schlei-
fen), lösen Sie die beiden Befestigungsschrauben und
entfernen Sie die Platte.
Inbetriebnahme
