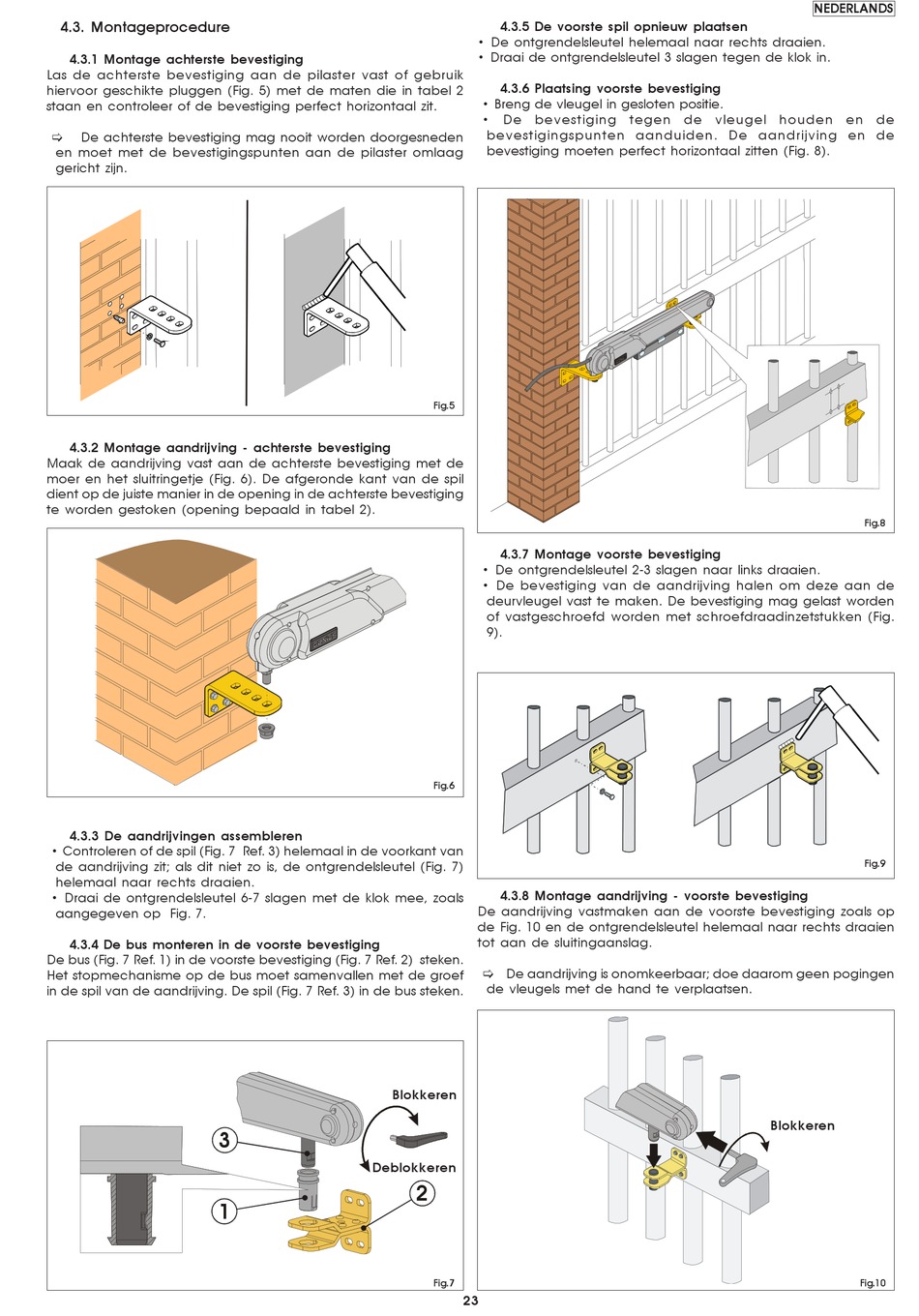

4.3. Montageprocedure
4.3.1 Montage achterste bevestiging
Las de achterste bevestiging aan de pilaster vast of gebruik
hiervoor geschikte pluggen (Fig. 5) met de maten die in tabel 2
staan en controleer of de bevestiging perfect horizontaal zit.
De achterste bevestiging mag nooit worden doorgesneden
!
en moet met de bevestigingspunten aan de pilaster omlaag
gericht zijn.
4.3.2 Montage aandrijving - achterste bevestiging
Maak de aandrijving vast aan de achterste bevestiging met de
moer en het sluitringetje (Fig. 6). De afgeronde kant van de spil
dient op de juiste manier in de opening in de achterste bevestiging
te worden gestoken (opening bepaald in tabel 2).
4.3.3 De aandrijvingen assembleren
• Controleren of de spil (Fig. 7 Ref. 3) helemaal in de voorkant van
de aandrijving zit; als dit niet zo is, de ontgrendelsleutel (Fig. 7)
helemaal naar rechts draaien.
• Draai de ontgrendelsleutel 6-7 slagen met de klok mee, zoals
aangegeven op Fig. 7.
4.3.4 De bus monteren in de voorste bevestiging
De bus (Fig. 7 Ref. 1) in de voorste bevestiging (Fig. 7 Ref. 2) steken.
Het stopmechanisme op de bus moet samenvallen met de groef
in de spil van de aandrijving. De spil (Fig. 7 Ref. 3) in de bus steken.
3
1
4.3.5 De voorste spil opnieuw plaatsen
• De ontgrendelsleutel helemaal naar rechts draaien.
• Draai de ontgrendelsleutel 3 slagen tegen de klok in.
4.3.6 Plaatsing voorste bevestiging
• Breng de vleugel in gesloten positie.
• De bevestiging tegen de vleugel houden en de
bevestigingspunten aanduiden. De aandrijving en de
bevestiging moeten perfect horizontaal zitten (Fig. 8).
Fig.5
4.3.7 Montage voorste bevestiging
• De ontgrendelsleutel 2-3 slagen naar links draaien.
• De bevestiging van de aandrijving halen om deze aan de
deurvleugel vast te maken. De bevestiging mag gelast worden
of vastgeschroefd worden met schroefdraadinzetstukken (Fig.
9).
Fig.6
4.3.8 Montage aandrijving - voorste bevestiging
De aandrijving vastmaken aan de voorste bevestiging zoals op
de Fig. 10 en de ontgrendelsleutel helemaal naar rechts draaien
tot aan de sluitingaanslag.
! De aandrijving is onomkeerbaar; doe daarom geen pogingen
de vleugels met de hand te verplaatsen.
Blokkeren
Deblokkeren
2
Fig.7
23
NEDERLANDS
Fig.8
Fig.9
Blokkeren
Fig.10
