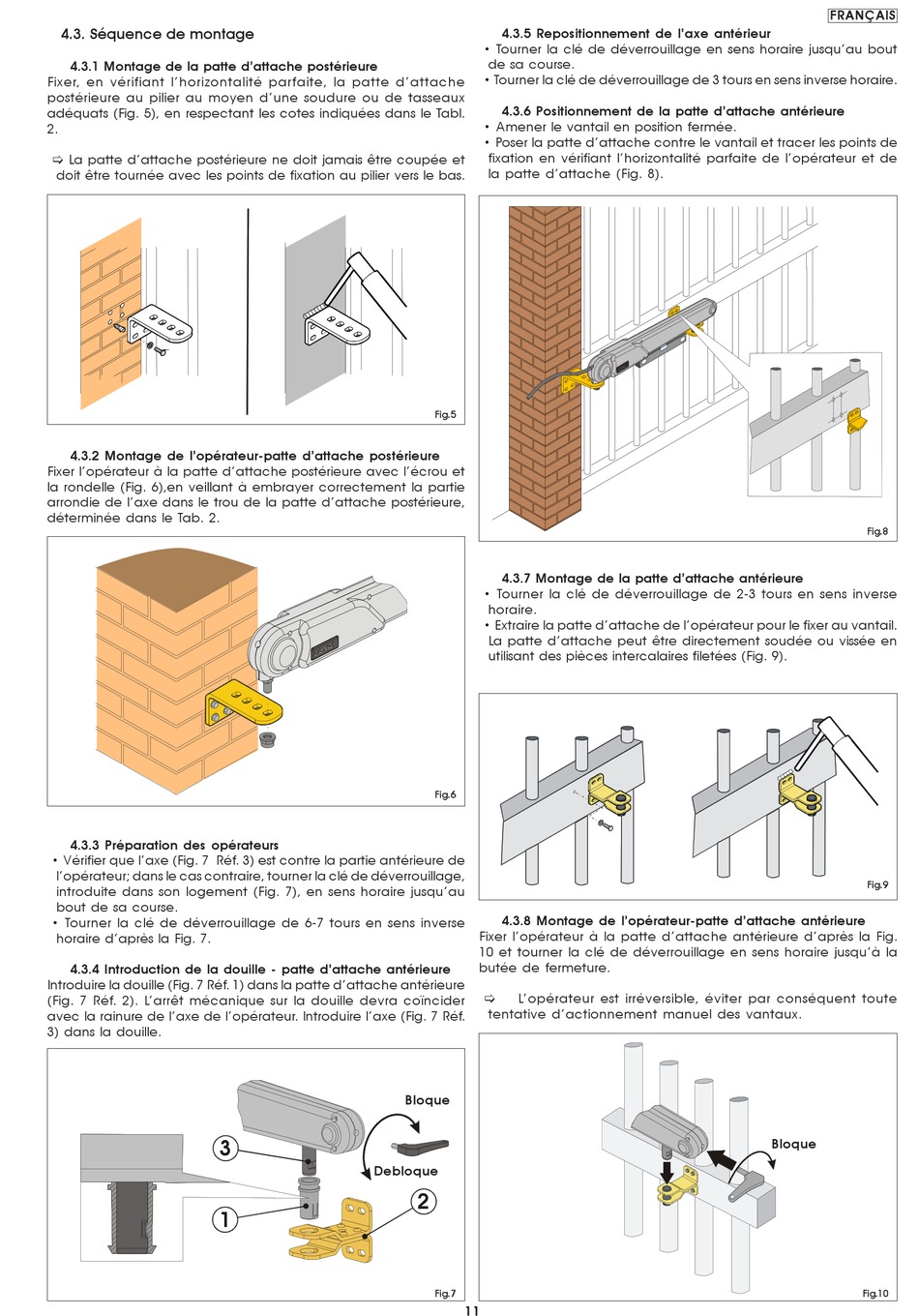

4.3. Séquence de montage
4.3.1 Montage de la patte d'attache postérieure
Fixer, en vérifiant l'horizontalité parfaite, la patte d'attache
postérieure au pilier au moyen d'une soudure ou de tasseaux
adéquats (Fig. 5), en respectant les cotes indiquées dans le Tabl.
2.
! La patte d'attache postérieure ne doit jamais être coupée et
doit être tournée avec les points de fixation au pilier vers le bas.
4.3.2 Montage de l'opérateur-patte d'attache postérieure
Fixer l'opérateur à la patte d'attache postérieure avec l'écrou et
la rondelle (Fig. 6),en veillant à embrayer correctement la partie
arrondie de l'axe dans le trou de la patte d'attache postérieure,
déterminée dans le Tab. 2.
4.3.3 Préparation des opérateurs
• Vérifier que l'axe (Fig. 7 Réf. 3) est contre la partie antérieure de
l'opérateur; dans le cas contraire, tourner la clé de déverrouillage,
introduite dans son logement (Fig. 7), en sens horaire jusqu'au
bout de sa course.
• Tourner la clé de déverrouillage de 6-7 tours en sens inverse
horaire d'après la Fig. 7.
4.3.4 Introduction de la douille - patte d'attache antérieure
Introduire la douille (Fig. 7 Réf. 1) dans la patte d'attache antérieure
(Fig. 7 Réf. 2). L'arrêt mécanique sur la douille devra coïncider
avec la rainure de l'axe de l'opérateur. Introduire l'axe (Fig. 7 Réf.
3) dans la douille.
3
1
4.3.5 Repositionnement de l'axe antérieur
• Tourner la clé de déverrouillage en sens horaire jusqu'au bout
de sa course.
• Tourner la clé de déverrouillage de 3 tours en sens inverse horaire.
4.3.6 Positionnement de la patte d'attache antérieure
• Amener le vantail en position fermée.
• Poser la patte d'attache contre le vantail et tracer les points de
fixation en vérifiant l'horizontalité parfaite de l'opérateur et de
la patte d'attache (Fig. 8).
Fig.5
4.3.7 Montage de la patte d'attache antérieure
• Tourner la clé de déverrouillage de 2-3 tours en sens inverse
horaire.
• Extraire la patte d'attache de l'opérateur pour le fixer au vantail.
La patte d'attache peut être directement soudée ou vissée en
utilisant des pièces intercalaires filetées (Fig. 9).
Fig.6
4.3.8 Montage de l'opérateur-patte d'attache antérieure
Fixer l'opérateur à la patte d'attache antérieure d'après la Fig.
10 et tourner la clé de déverrouillage en sens horaire jusqu'à la
butée de fermeture.
! L'opérateur est irréversible, éviter par conséquent toute
tentative d'actionnement manuel des vantaux.
Bloque
Debloque
2
Fig.7
11
FRANÇAIS
Fig.8
Fig.9
Bloque
Fig.10
