4. INSTALLATIE

4.1. Voorbereidende controles

Uit het oogpunt van de veiligheid en om een goede werking van
het automatische systeem te verzekeren, dient aan de volgende
vereisten te worden voldaan:
• Zorg ervoor dat de houders van de elektronische apparatuur
(zie de desbetreffende instructie) op een zodanige afstand tot de
aandrijvingen geïnstalleerd worden, dat het in geen geval nodig
is de motorkabel te verlengen.
• De constructie van het hek moet geschikt zijn voor
automatisering. Controleer met name of het hek voldoende stevig
en rigide is en of de afmetingen en het gewicht in
overeenstemming zijn met hetgeen vermeld wordt onder de
technische eigenschappen.
• Controleer of de beweging van de vleugels over de gehele slag
regelmatig en gelijkmatig is en geen onregelmatige wrijvingen
vertoont.
• Controleer of de scharnieren in goede staat zijn.
• Controleer of er mechanische eindaanslagen aanwezig zijn.
• Verwijder eventuele sluitingen en grendels.
Het wordt geadviseerd eventuele smeedwerkzaamheden te laten
verrichten vóór installatie van het automatische systeem.
Z = zie Fig. 3
Tab.2 - Montagematen
88 ÷ 91
30 ÷ 39
40 ÷ 49
50 ÷ 59
60 ÷ 69
70 ÷ 79
80 ÷ 89
90 ÷ 99
100 ÷ 109
110 ÷ 119
120 ÷ 129
130 ÷ 140
In de tabel bepaalt het snijpunt van de maten D en B (zie Fig. 4) het boorgat voor het bevestigen van de beugel die gebruikt dient
te worden.
Opmerking: Snijpunten zonder figuren mogen niet worden gebruikt.
Voorbeeld:
• met de maat D van 45mm en de maat B van 100mm dient het 4e boorgat te worden gebruikt (opening van 100°)
• met de maat D van 45mm en de maat B van 105mm dient het 4e boorgat te worden gebruikt (opening van 90°)
92 ÷ 97
98 ÷ 102
100°
90°
100°
90°
100°
90°
100°
90°

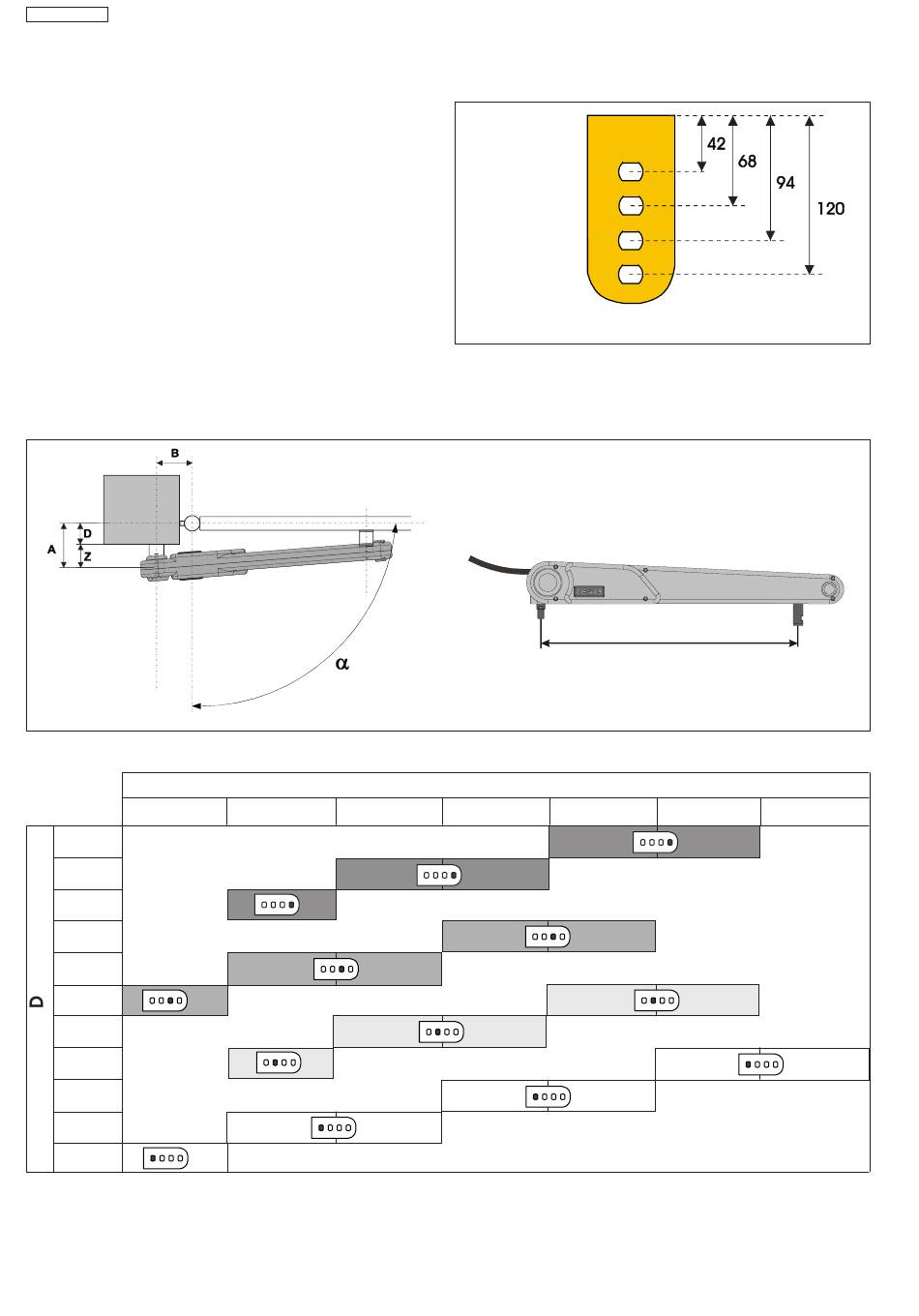

4.2. Montagematen
Er zijn 4 mogelijke maten Z die kunnen worden gebruikt, zoals
aangegeven op Fig. 3.
1e boorgat
2e boorgat
3e boorgat
4e boorgat
• maten in mm
In geen geval de achterste beugel afzagen om de maat A (Fig. 4)
te verkrijgen.
Bepaal de montagepositie van de aandrijving en refereer hierbij
aan Fig. 4 en aan Tab. 2.
B
103 ÷ 107
100°
90°
100°
90°
100°
90°
100°
90°
22
520
• maten in mm
108 ÷ 113 114 ÷ 119
90°
90°
90°
100°
90°
Fig.3
Fig.4
120 ÷ 126
90°
• maten in mm
