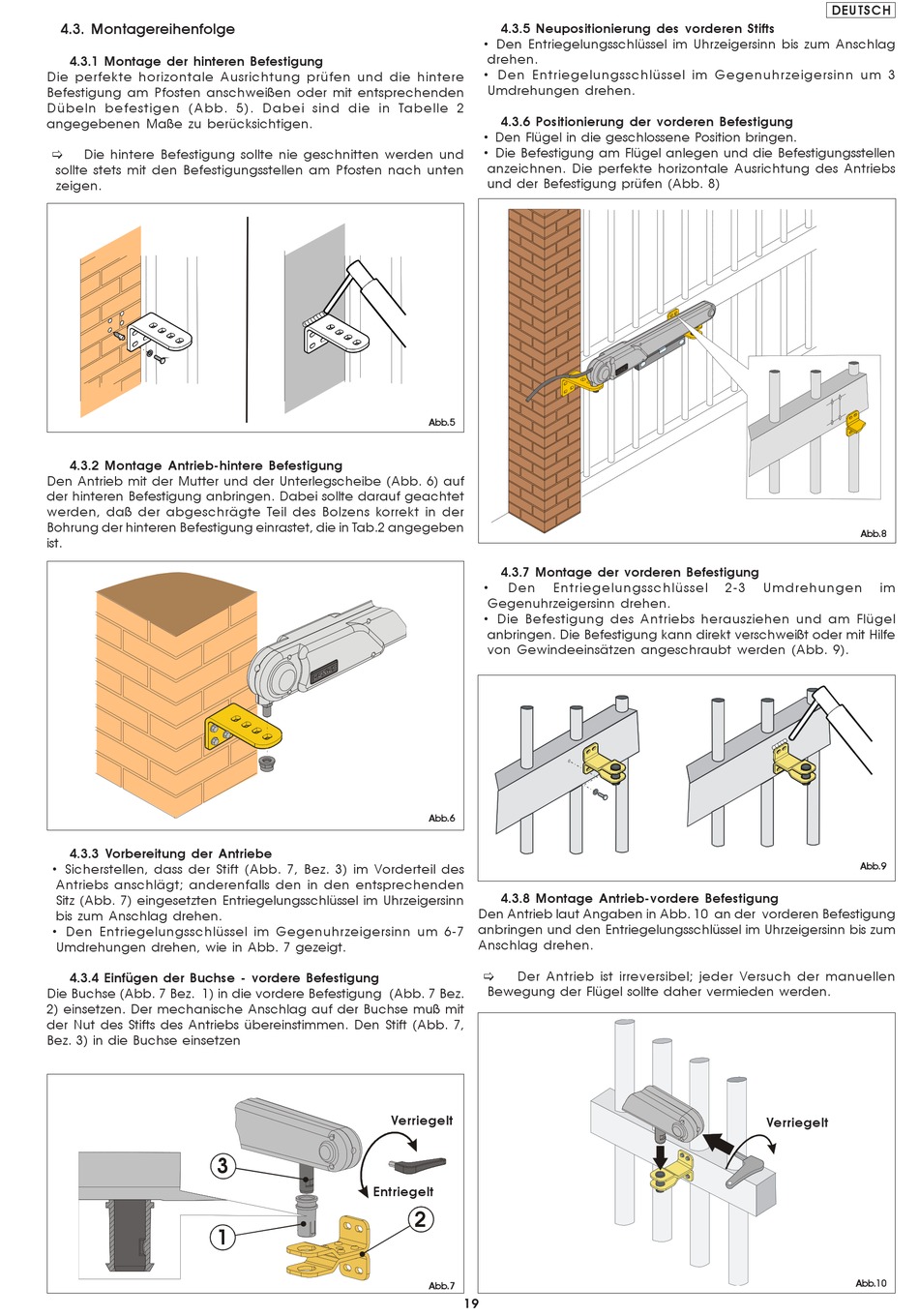

4.3. Montagereihenfolge

4.3.1 Montage der hinteren Befestigung
Die perfekte horizontale Ausrichtung prüfen und die hintere
Befestigung am Pfosten anschweißen oder mit entsprechenden
Dübeln befestigen (Abb. 5). Dabei sind die in Tabelle 2
angegebenen Maße zu berücksichtigen.
Die hintere Befestigung sollte nie geschnitten werden und
!
sollte stets mit den Befestigungsstellen am Pfosten nach unten
zeigen.
4.3.2 Montage Antrieb-hintere Befestigung
Den Antrieb mit der Mutter und der Unterlegscheibe (Abb. 6) auf
der hinteren Befestigung anbringen. Dabei sollte darauf geachtet
werden, daß der abgeschrägte Teil des Bolzens korrekt in der
Bohrung der hinteren Befestigung einrastet, die in Tab.2 angegeben
ist.
4.3.3 Vorbereitung der Antriebe
• Sicherstellen, dass der Stift (Abb. 7, Bez. 3) im Vorderteil des
Antriebs anschlägt; anderenfalls den in den entsprechenden
Sitz (Abb. 7) eingesetzten Entriegelungsschlüssel im Uhrzeigersinn
bis zum Anschlag drehen.
• Den Entriegelungsschlüssel im Gegenuhrzeigersinn um 6-7
Umdrehungen drehen, wie in Abb. 7 gezeigt.
4.3.4 Einfügen der Buchse - vordere Befestigung
Die Buchse (Abb. 7 Bez. 1) in die vordere Befestigung (Abb. 7 Bez.
2) einsetzen. Der mechanische Anschlag auf der Buchse muß mit
der Nut des Stifts des Antriebs übereinstimmen. Den Stift (Abb. 7,
Bez. 3) in die Buchse einsetzen
3
1
4.3.5 Neupositionierung des vorderen Stifts
• Den Entriegelungsschlüssel im Uhrzeigersinn bis zum Anschlag
drehen.
• Den Entriegelungsschlüssel im Gegenuhrzeigersinn um 3
Umdrehungen drehen.
4.3.6 Positionierung der vorderen Befestigung
• Den Flügel in die geschlossene Position bringen.
• Die Befestigung am Flügel anlegen und die Befestigungsstellen
anzeichnen. Die perfekte horizontale Ausrichtung des Antriebs
und der Befestigung prüfen (Abb. 8)
Abb.5
4.3.7 Montage der vorderen Befestigung
• Den
Gegenuhrzeigersinn drehen.
• Die Befestigung des Antriebs herausziehen und am Flügel
anbringen. Die Befestigung kann direkt verschweißt oder mit Hilfe
von Gewindeeinsätzen angeschraubt werden (Abb. 9).
Abb.6
4.3.8 Montage Antrieb-vordere Befestigung
Den Antrieb laut Angaben in Abb. 10 an der vorderen Befestigung
anbringen und den Entriegelungsschlüssel im Uhrzeigersinn bis zum
Anschlag drehen.
! Der Antrieb ist irreversibel; jeder Versuch der manuellen
Bewegung der Flügel sollte daher vermieden werden.
Verriegelt
Entriegelt
2
Abb.7
19
Entriegelungsschlüssel 2-3
DEUTSCH
Abb.8
Umdrehungen im
Abb.9
Verriegelt
Abb.10
