Slimdrive SL/Slimdrive SL-FR 2M

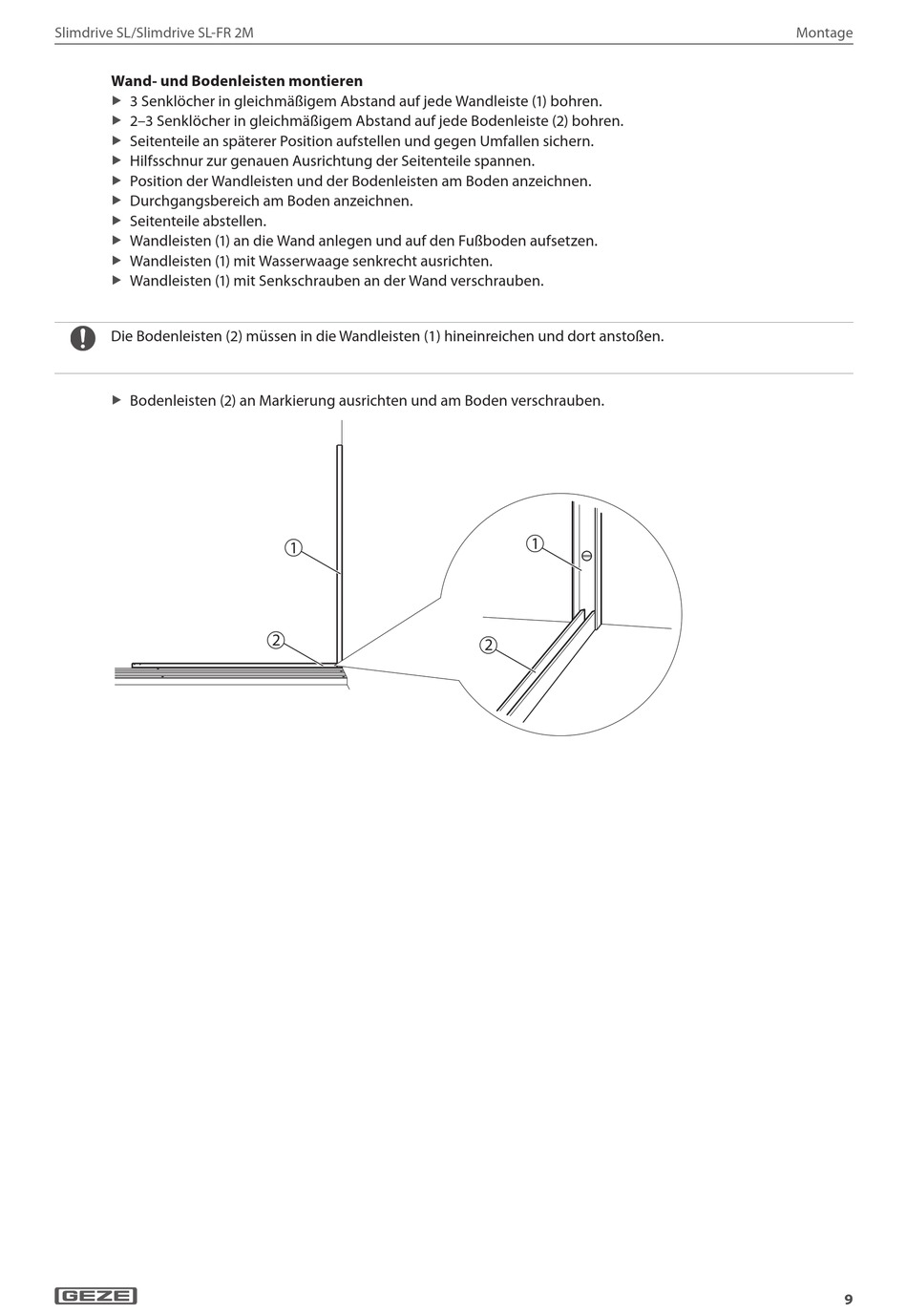

Wand- und Bodenleisten montieren
3 Senklöcher in gleichmäßigem Abstand auf jede Wandleiste (1) bohren.
X
X
2–3 Senklöcher in gleichmäßigem Abstand auf jede Bodenleiste (2) bohren.
X
X
Seitenteile an späterer Position aufstellen und gegen Umfallen sichern.
X
X
Hilfsschnur zur genauen Ausrichtung der Seitenteile spannen.
X
X
Position der Wandleisten und der Bodenleisten am Boden anzeichnen.
X
X
Durchgangsbereich am Boden anzeichnen.
X
X
Seitenteile abstellen.
X
X
Wandleisten (1) an die Wand anlegen und auf den Fußboden aufsetzen.
X
X
Wandleisten (1) mit Wasserwaage senkrecht ausrichten.
X
X
Wandleisten (1) mit Senkschrauben an der Wand verschrauben.
X
X
Die Bodenleisten (2) müssen in die Wandleisten (1) hineinreichen und dort anstoßen.
Bodenleisten (2) an Markierung ausrichten und am Boden verschrauben.
X
X
1
2
1
2
Montage
9
