Slimdrive SL/Slimdrive SL-FR 2M
Freitragenden Träger montieren
VORSICHT!
Verletzungsgefahr!
Der Freitragende Träger ist sehr schwer und kann herabfallen.
Freitragenden Träger während der Montage mit mindestens zwei bis drei Personen gegen Herunterfallen
X
X
sichern.

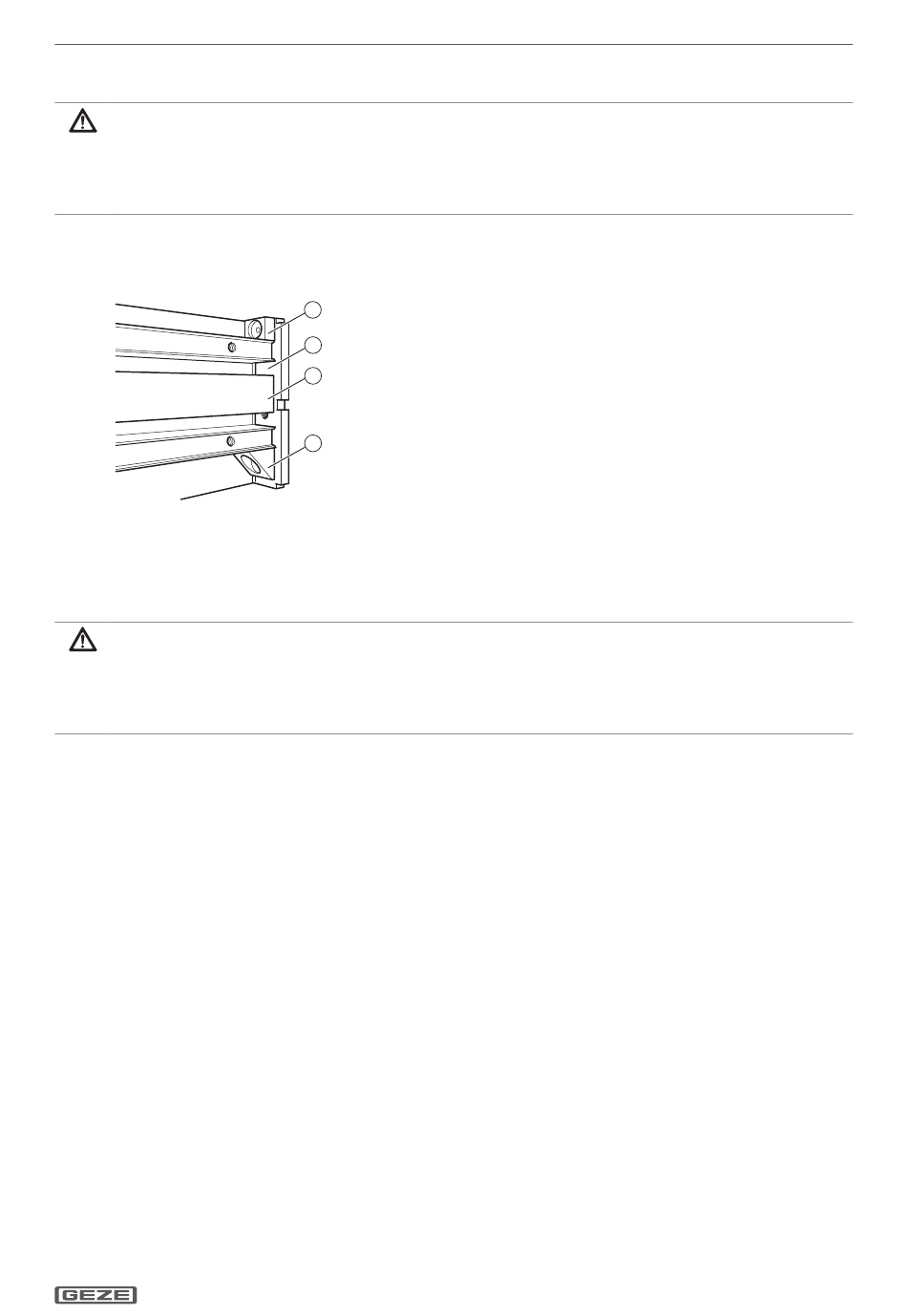

Freitragenden Träger (3) auf die unteren Fixierklötze (4) der Seitenplatte legen.
X
X
Obere Fixierklötze (1) an die Seitenplatte (2) schrauben und so den Freitragenden Träger fixieren.
X
X
5.5 Wandmontage mit Seitenteilen vor der Wand
Freitragenden Träger montieren
Bohrlöcher im Abstand von jeweils ca. 500 mm entsprechend Einbauplan 70717-ep03/-ep04 am Sturz bohren.
X
X
VORSICHT!
Verletzungsgefahr!
Der Freitragende Träger ist sehr schwer und kann herabfallen.
Freitragenden Träger während der Montage mit mindestens zwei bis drei Personen gegen Herunterfallen
X
X
sichern.
Freitragenden Träger mit Senkschrauben (M8) am Sturz befestigen.
X
X
1
2
3
4
Montage
11
