Montage

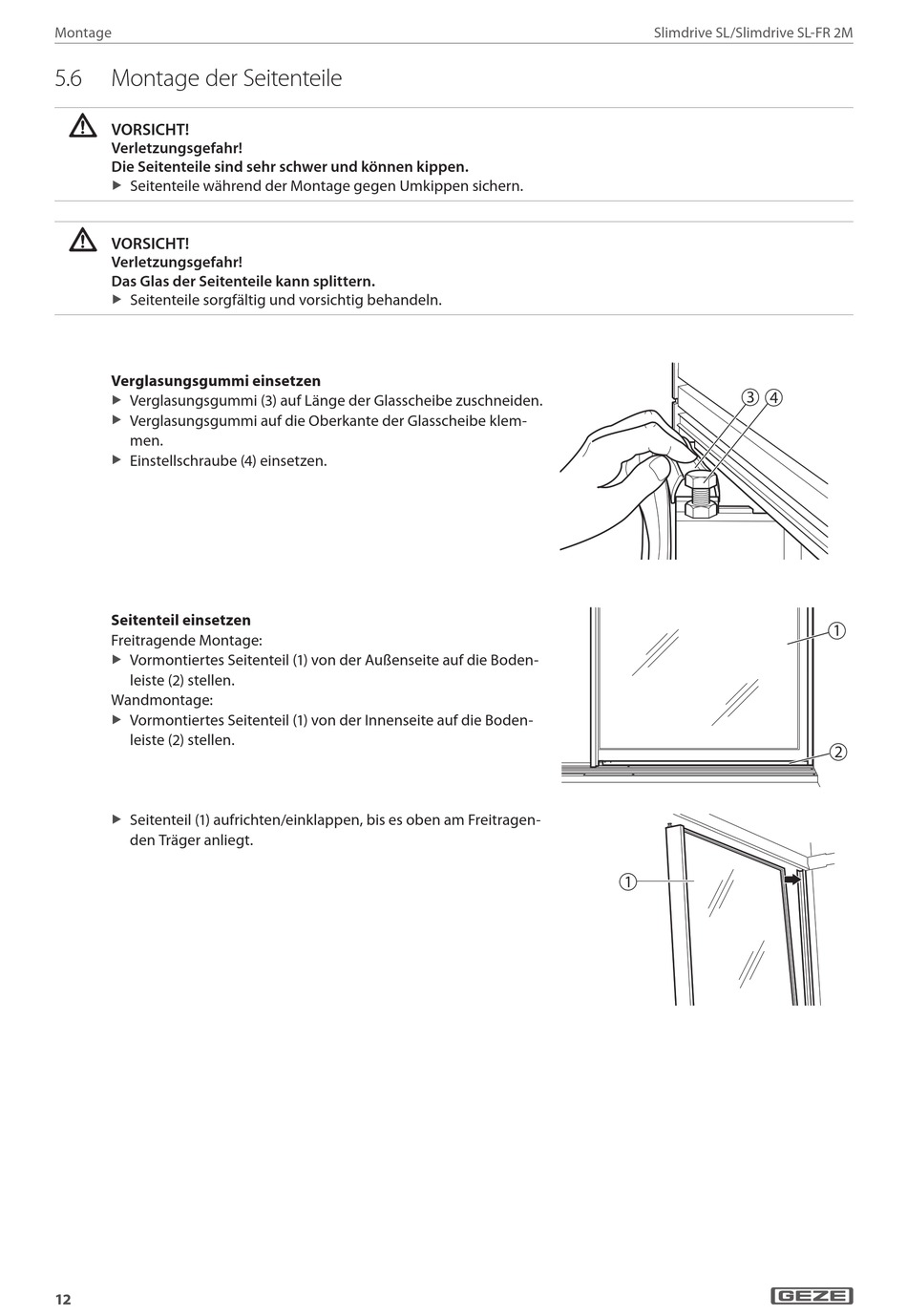

5.6 Montage der Seitenteile
VORSICHT!
Verletzungsgefahr!
Die Seitenteile sind sehr schwer und können kippen.
Seitenteile während der Montage gegen Umkippen sichern.
X
X
VORSICHT!
Verletzungsgefahr!
Das Glas der Seitenteile kann splittern.
Seitenteile sorgfältig und vorsichtig behandeln.
X
X
Verglasungsgummi einsetzen
Verglasungsgummi (3) auf Länge der Glasscheibe zuschneiden.
X
X
Verglasungsgummi auf die Oberkante der Glasscheibe klem-
X
X
men.
Einstellschraube (4) einsetzen.
X
X
Seitenteil einsetzen
Freitragende Montage:
Vormontiertes Seitenteil (1) von der Außenseite auf die Boden-
X
X
leiste (2) stellen.
Wandmontage:
Vormontiertes Seitenteil (1) von der Innenseite auf die Boden-
X
X
leiste (2) stellen.
Seitenteil (1) aufrichten/einklappen, bis es oben am Freitragen-
X
X
den Träger anliegt.
12
Slimdrive SL/Slimdrive SL-FR 2M
3 4
1
1
2
