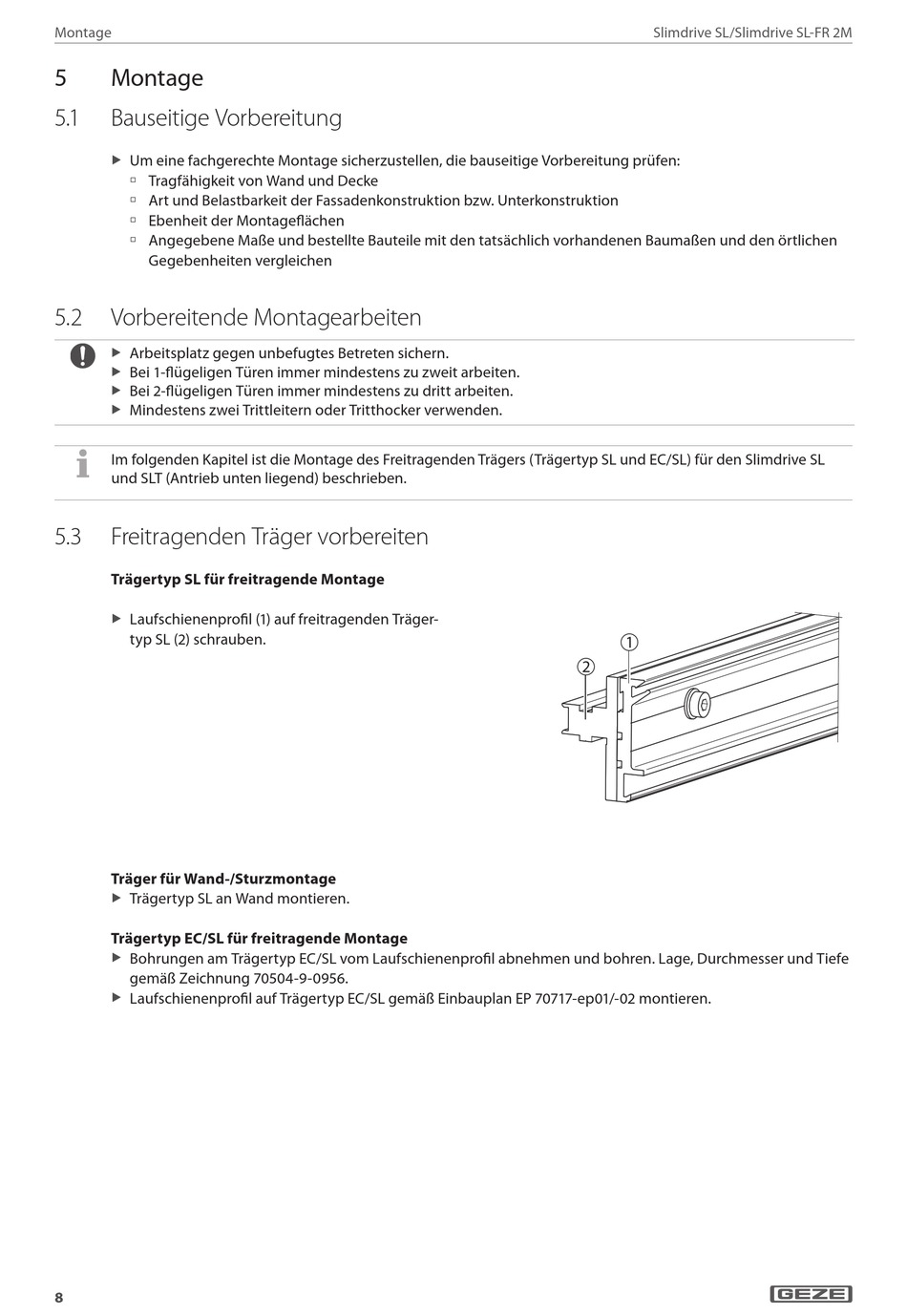

Montage
5
Montage
5. 1 Bauseitige Vorbereitung
Um eine fachgerechte Montage sicherzustellen, die bauseitige Vorbereitung prüfen:
X
X
à Tragfähigkeit von Wand und Decke
à Art und Belastbarkeit der Fassadenkonstruktion bzw. Unterkonstruktion
à Ebenheit der Montageflächen
à Angegebene Maße und bestellte Bauteile mit den tatsächlich vorhandenen Baumaßen und den örtlichen
Gegebenheiten vergleichen
5.2 Vorbereitende Montagearbeiten
Arbeitsplatz gegen unbefugtes Betreten sichern.
X
X
Bei 1-flügeligen Türen immer mindestens zu zweit arbeiten.
X
X
Bei 2-flügeligen Türen immer mindestens zu dritt arbeiten.
X
X
Mindestens zwei Trittleitern oder Tritthocker verwenden.
X
X
Im folgenden Kapitel ist die Montage des Freitragenden Trägers (Trägertyp SL und EC/SL) für den Slimdrive SL
und SLT (Antrieb unten liegend) beschrieben.
5.3 Freitragenden Träger vorbereiten
Trägertyp SL für freitragende Montage
Laufschienenprofil (1) auf freitragenden Träger-
X
X
typ SL (2) schrauben.
Träger für Wand-/Sturzmontage
Trägertyp SL an Wand montieren.
X
X
Trägertyp EC/SL für freitragende Montage
Bohrungen am Trägertyp EC/SL vom Laufschienenprofil abnehmen und bohren. Lage, Durchmesser und Tiefe
X
X
gemäß Zeichnung 70504-9-0956.
Laufschienenprofil auf Trägertyp EC/SL gemäß Einbauplan EP 70717-ep01/-02 montieren.
X
X
8
Slimdrive SL/Slimdrive SL-FR 2M
1
2
