Montage

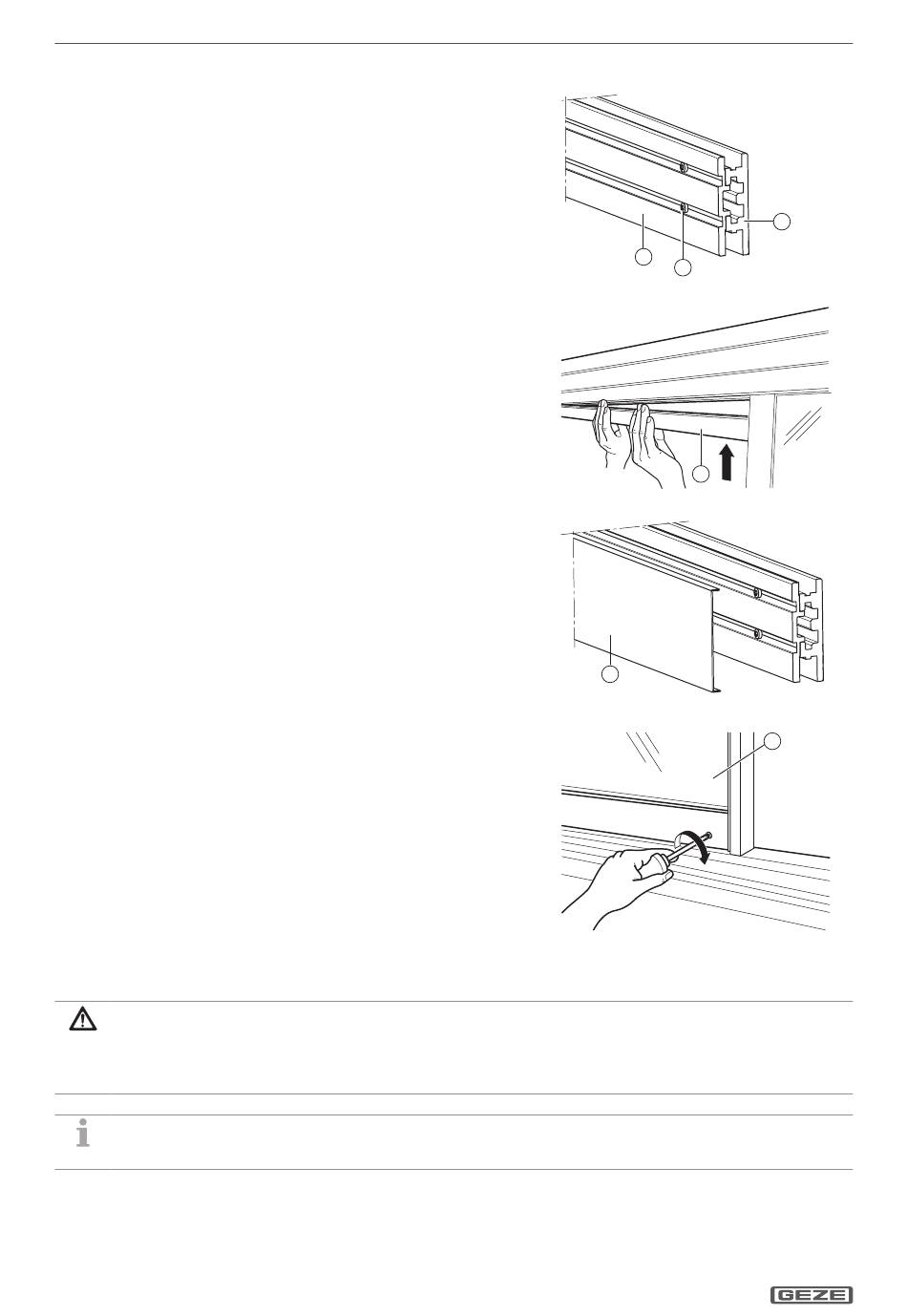

Abdeckungen am Trägertyp EC/SL anbringen
Deckel (1) mit Innensechskantschrauben (2) an den Freitragen-
X
X
den Träger (3) schrauben.
Abdeckung (4) im Öffnungsbereich der Tür von unten in den
X
X
Freitragenden Träger einstecken.
Abdeckung (5) auf den Freitragenden Träger stecken.
X
X
Seitenteil sichern
Linsenblechschraube BZ 4,8 x 16 unten am Seitenteil (6) einset-
X
X
zen und anziehen.
Das Seitenteil wird mit dieser Schraube gegen Verschieben
gesichert.
Laufschiene montieren
VORSICHT!
Verletzungsgefahr!
Nicht gesicherte Bauteile können bei Belastung herabfallen.
Laufschiene vollständig verspannen.
X
X
Beachten Sie die Montage- und Serviceanleitung der vorliegenden Schiebetür für die Montage der Laufschiene
mit vormontierten Baugruppen.
14
Slimdrive SL/Slimdrive SL-FR 2M
1
2
4
5
6
3
