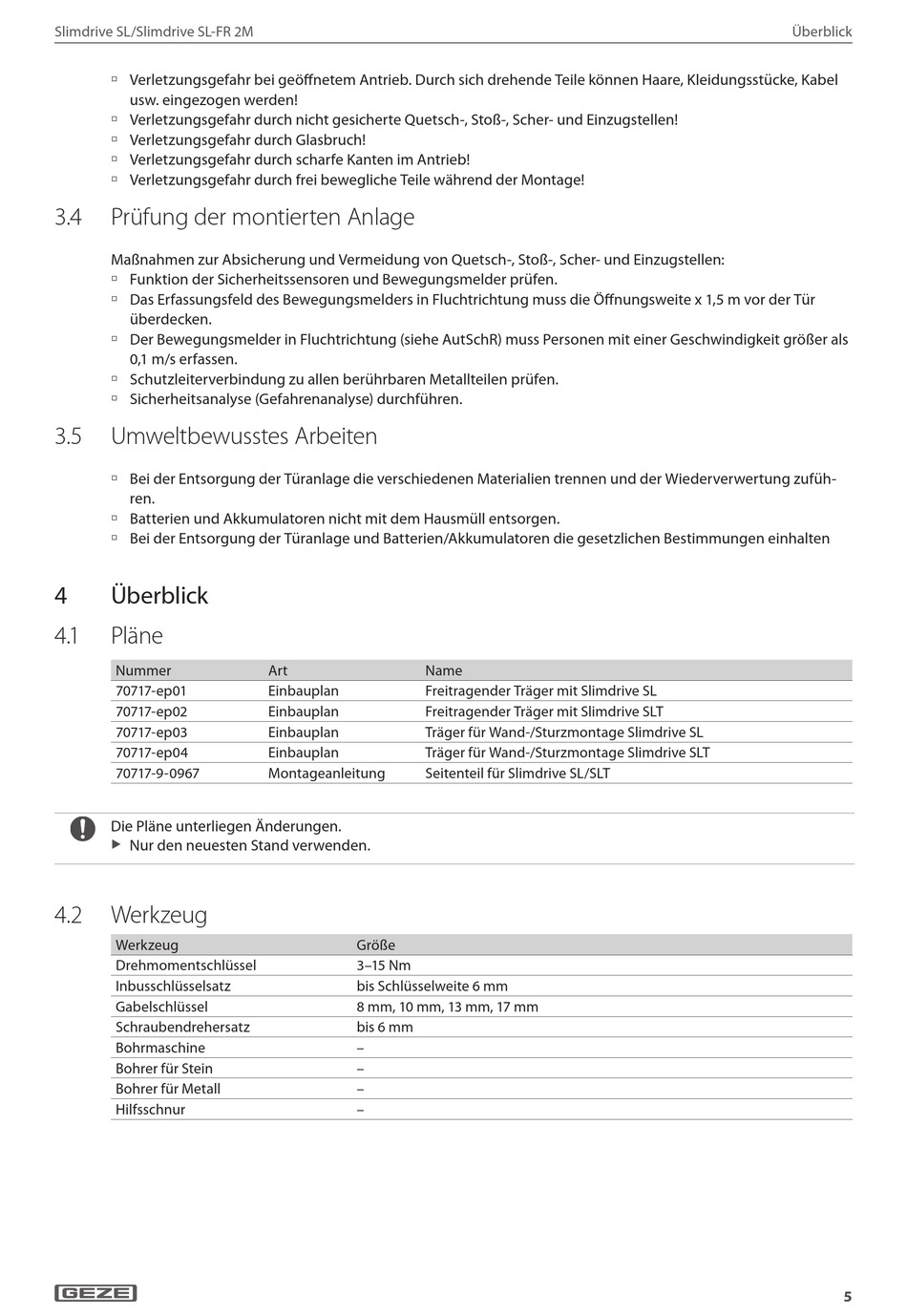

Slimdrive SL/Slimdrive SL-FR 2M
à Verletzungsgefahr bei geöffnetem Antrieb. Durch sich drehende Teile können Haare, Kleidungsstücke, Kabel
usw. eingezogen werden!
à Verletzungsgefahr durch nicht gesicherte Quetsch-, Stoß-, Scher- und Einzugstellen!
à Verletzungsgefahr durch Glasbruch!
à Verletzungsgefahr durch scharfe Kanten im Antrieb!
à Verletzungsgefahr durch frei bewegliche Teile während der Montage!
3.4 Prüfung der montierten Anlage
Maßnahmen zur Absicherung und Vermeidung von Quetsch-, Stoß-, Scher- und Einzugstellen:
à Funktion der Sicherheitssensoren und Bewegungsmelder prüfen.
à Das Erfassungsfeld des Bewegungsmelders in Fluchtrichtung muss die Öffnungsweite x 1,5 m vor der Tür
überdecken.
à Der Bewegungsmelder in Fluchtrichtung (siehe AutSchR) muss Personen mit einer Geschwindigkeit größer als
0,1 m/s erfassen.
à Schutzleiterverbindung zu allen berührbaren Metallteilen prüfen.
à Sicherheitsanalyse (Gefahrenanalyse) durchführen.
3.5 Umweltbewusstes Arbeiten
à Bei der Entsorgung der Türanlage die verschiedenen Materialien trennen und der Wiederverwertung zufüh-
ren.
à Batterien und Akkumulatoren nicht mit dem Hausmüll entsorgen.
à Bei der Entsorgung der Türanlage und Batterien/Akkumulatoren die gesetzlichen Bestimmungen einhalten
4
Überblick
4. 1 Pläne
Nummer
70717-ep01
70717-ep02
70717-ep03
70717-ep04
70717-9-0967
Die Pläne unterliegen Änderungen.
Nur den neuesten Stand verwenden.
X
X
4.2 Werkzeug
Werkzeug
Drehmomentschlüssel
Inbusschlüsselsatz
Gabelschlüssel
Schraubendrehersatz
Bohrmaschine
Bohrer für Stein
Bohrer für Metall
Hilfsschnur
Art
Name
Einbauplan
Freitragender Träger mit Slimdrive SL
Einbauplan
Freitragender Träger mit Slimdrive SLT
Einbauplan
Träger für Wand-/Sturzmontage Slimdrive SL
Einbauplan
Träger für Wand-/Sturzmontage Slimdrive SLT
Montageanleitung
Seitenteil für Slimdrive SL/SLT
Größe
3–15 Nm
bis Schlüsselweite 6 mm
8 mm, 10 mm, 13 mm, 17 mm
bis 6 mm
–
–
–
–
Überblick
5
