Saia-Burgess Controls AG
3.9
Stromversorgung und Anschlusskonzept
Unterschied externe- und interne Stromversorgung
● Extern
Mit externe Stromversorgung ist das Einspeisen der Eingänge und Ausgän-
ge am Klemmenblock des jeweiligen Moduls oder kompakten CPU gemeint,
(analog, Relais, Transistor etc.). Diese übliche Methode ermöglicht wesentlich
höhere Ströme als dies innerhalb der Steuerung möglich wäre und benötigt
nicht unbedingt qualitative Stabilisierungen.
● Intern
Mit interne Stromversorgung ist die Speisung der CPU, RIOs und die Schalt-
elektronik der E/A-Steckmodule ohne Ein-/Ausgänge am Klemmenblock des
Moduls gemeint. Der Vorteil der internen Speiseeinheit ist ihre aufwändigere
Aufbereitung und somit Qualität der Gleichspannung als sie über die Externe
zugeführt werden müsste, da sich der Anwender nicht um die Qualität einer
saubere Stromversorgung kümmern muss. Ausser bei schnellen Zähler- und
Schrittmotorenmodulen vom Typ PCD3.Hxxx.

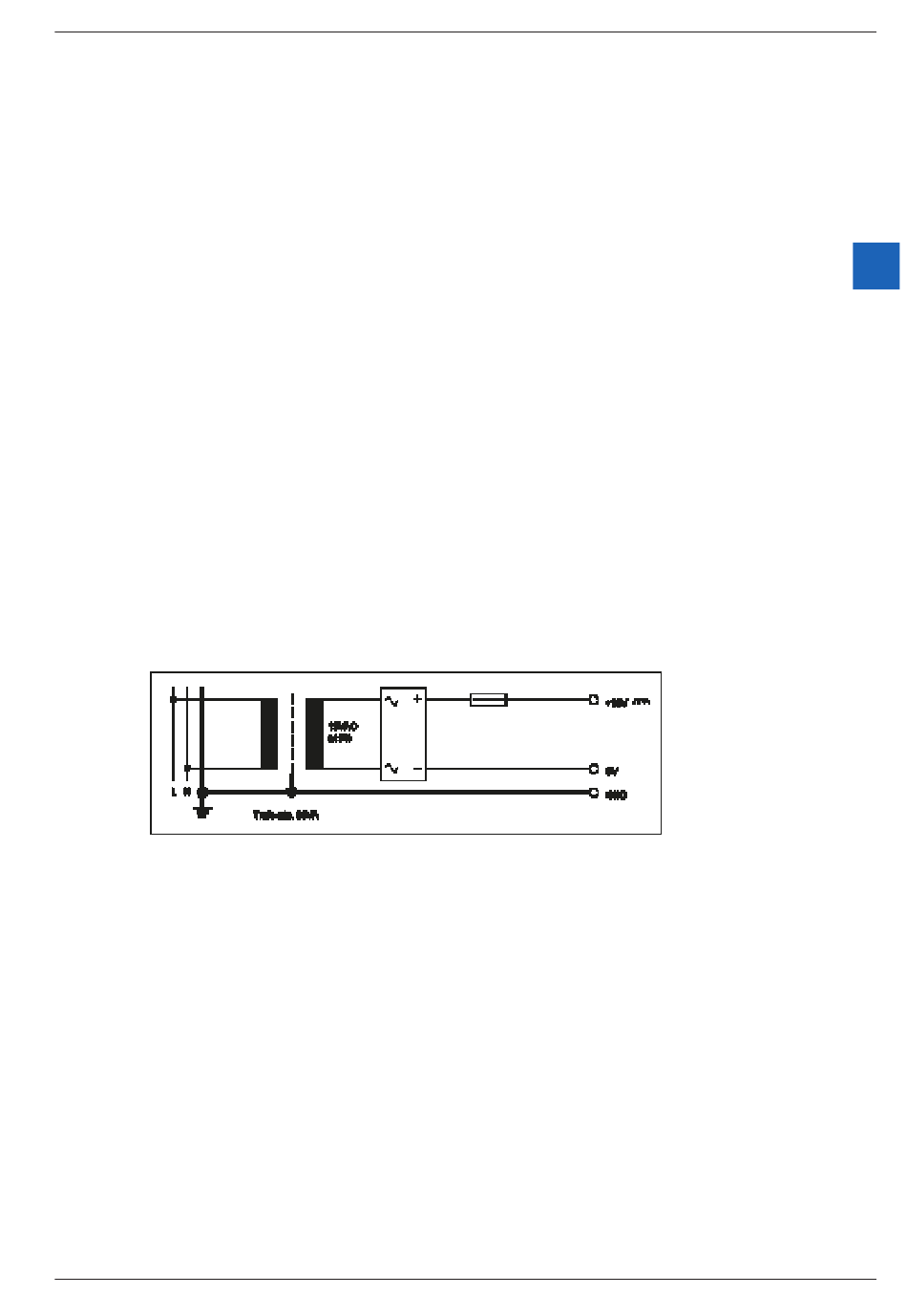

3.9.1
Externe Stromversorgung
Einfache kleine Installationen
● Sensoren:
● Aktoren:
● Geeignet für PCD3.Mxxxx Module:
Hardware-Handbuch der PCD3 Reihe │ D okument 26-789 GER22│ 2025-05
PCD3.Mxxx0 Classic CPU und Erweiterungsgehäuse
Elektromechanische Schalter
Relais, Lampen, kleine Ventile mit Schaltströmen < 0,5A
PCD3.E1xx, E5xx, E6xx, A2xx, A4xx, B1xx,
PCD3.W1xx, W2xx, W3xx, W4xx, W5xx, W6xx
Stromversorgung und Anschlusskonzept
3
3-24
