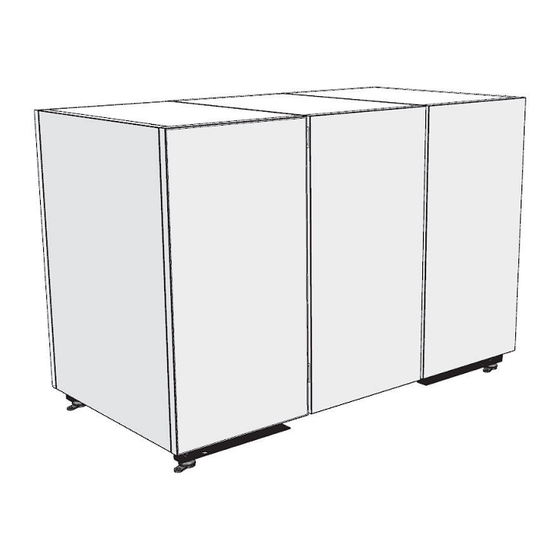

- Seite 1 Erdwärmepumpe für große Gebäude Supraeco T T 540-2/ T 640-2/T 720-2/T 800-2 6 720 814 720-40.1I Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
2 | Inhaltsverzeichnis Inhaltsverzeichnis 12 Elektrischer Anschluss ....... . 19 12.1 Schaltplan elektrischer Anschluss . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise | 3 Symbolerklärung und Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Diese Installationsanleitung richtet sich an Fachleute für Wasserinstalla- Warnhinweise tionen, Heizungs- und Elektrotechnik. ▶ Installationsanleitungen (Wärmepumpe, Heizungsregler, usw.) vor Warnhinweise im Text werden mit einem Warndreieck der Installation lesen. gekennzeichnet. -
Seite 4: Lieferumfang
4 | Lieferumfang Lieferumfang Rego 5200 6 720 820 592-02.1I Bild 1 Zum Lieferumfang der Wärmepumpe gehörende Komponenten Wärmepumpe Bediendisplay Rego 5200 Installations- und Bedienungsanleitungen Stellfüße Flanschfilter (Solekreis) Kugelhahn (DN 50, Heizsystem) 3 x Vorlauftemperaturfühler Außentemperaturfühler Zubehör • Elektr. Zusatzheizer •... -
Seite 5: Installations- Und Transportgeräte
Installations- und Transportgeräte ( Übereinander Aufstellung ) | 5 Installations- und Transportgeräte ( Übereinander Aufstellung ) GEFAHR: Personenschäden. Die Wärmepumpe wiegt je nach Modell < 500 kg. ▶ Wärmepumpe nie ohne Hilfsmittel anheben. 6 720 814 720-27.1I Bild 2 Zum Installieren der Wärmepumpe einen Gabelstapler oder eine Sackkarre verwenden. WARNUNG: Wärmepumpe bei Transport und Installati- on nicht stärker als 30°... -
Seite 6: Wärmepumpe Anheben
6 | Wärmepumpe anheben Wärmepumpe anheben GEFAHR: Personenschäden. Die Wärmepumpe wiegt je nach Modell < 500 kg. ▶ Wärmepumpe nie ohne Hilfsmittel anheben. 6 720 814 720-26.1I Bild 3 Wärmepumpe (54–80 kW) mit 2 verschiedenen Hebearten, mit und ohne Spreizrahmen. WARNUNG: Wärmepumpe bei Transport und Installati- on nicht stärker als 30°... -
Seite 7: Übereinander Aufstellung Von Wärmepumpen
Übereinander Aufstellung von Wärmepumpen | 7 Übereinander Aufstellung von Wärmepumpen WARNUNG: Wärmepumpe bei Transport und Installati- on nicht stärker als 30° neigen. Für sehr kurze Zeit ist eine Neigung von 45° möglich. In diesem Fall muss die Wärmpumpe jedoch vor dem Start einige Zeit aufrecht stehen. -
Seite 8: Anschlüsse, Aufstellabstände Und Abmessungen
8 | Anschlüsse, Aufstellabstände und Abmessungen Anschlüsse, Aufstellabstände und Abmessungen Anschlüsse der Wärmepumpe (54–80 kW) 6 720 814 720-20.2I Bild 5 Anschlüsse der Wärmepumpe (54–80 kW) Solekreis ein Solekreis aus Heizungsvorlauf Heizungsrücklauf Der Anschluss kann nach hinten, nach oben und zur Seite ausge- führt werden. -
Seite 9: Abmessungen Der Wärmepumpe (54-80 Kw)
Anschlüsse, Aufstellabstände und Abmessungen | 9 Abmessungen der Wärmepumpe (54–80 kW) 6 720 814 720-35.1I Bild 7 Abmessungen der Wärmepumpe (54–80 kW) Alle Maße in mm mit vollständig eingeschraubten Stellfü- ßen. Supraceo T 6 720 820 592 (2016/09) -
Seite 10: Montage/Demontage Der Verkleidung
10 | Montage/Demontage der Verkleidung Verkleidung mit der Kabeldurchführung während der Montage/Demontage der Verkleidung Installation montieren. Unbedingt mit der mittleren Die Wärmepumpenverkleidung wird in separater Verpackung geliefert. Verkleidung von vorn und hinten beginnen. Anschlie- Zur Montage der Verkleidungsteile siehe unten: ßend die übrigen Verkleidungsteile montieren. -
Seite 11: Technische Hinweise
Technische Hinweise | 11 Technische Hinweise Aufbau der Wärmepumpe 8.1.1 Wärmepumpe (54–80 kW) 6 720 814 720-24.1I Bild 9 Komponenten der Wärmepumpe (54–80 kW) Verdampfer Verflüssiger Kompressor (1/2) Elektronisches Expansionsventil Economizer Expansionsventil Economizer Trockenfilter (Montage bei Eingriffen im Kältekreis) Drucksensor (Economizer) Niederdruckfühler [10] Hochdrucksensor [11] Hochdruckpressostat... -
Seite 12: Technische Daten
12 | Technische Hinweise Technische Daten 8.2.1 Wärmepumpe (54–80 kW) Einheit T 540-2 T 640-2 T 720-2 T 800-2 Betrieb Sole/Wasser SCOP für Fußbodenheizung, kaltes Klima 5,54 5,41 5,34 5,31 SCOP für Heizkörperheizung, kaltes Klima 4,44 4,34 4,37 4,34 Abgegebene Leistung/COP (0/35) EN14511 (Stufe 1) 28,26/ 4,82 32,88 / 4,77 37,84 / 4,70... - Seite 13 Technische Hinweise | 13 Einheit T 540-2 T 640-2 T 720-2 T 800-2 Arbeitsdruck Heizungsanlage max./min. 6/1,5 Interner Druckabfall Wärmeträger Kompressoren Kompressoren Scroll Max. Vorlauftemperatur °C Kältemittel R410A (C0 (Tonne) 19,8 19,4 22,1 22,6 Kältemittel R410A 10,6 10,8 Schallleistung (Stufe 1–2) 57-63 Elektrische Daten Elektrischer Anschluss...
-
Seite 14: Messwerte Am Temperaturfühler (I/O), Hp-Karte Widerstands-Temperatur-Tabelle Ntc-Fühler
14 | Technische Hinweise 8.2.2 Messwerte am Temperaturfühler (I/O), Rego 5200 Widerstands-Temperatur-Tabelle PT1000-Fühler °C °C °C °C °C 921,6 1035,1 1147,7 1259,2 1369,8 925,5 1039,0 1151,5 1263,1 1373,6 929,5 1042,9 1155,4 1266,9 1377,4 933,4 1046,8 1159,3 1270,7 1381,2... -
Seite 15: Angaben Zum Gerät
Angaben zum Gerät | 15 Angaben zum Gerät Nur ein zugelassener Fachbetrieb darf die Installation durchführen. Der Installateur muss geltende Regeln und Vorschriften und Vorgaben der Installations- und Bedie- nungsanleitung einhalten. Die Wärmepumpe ist für den Betrieb mit externem Warmwasserspei- cher vorgesehen. -
Seite 16: Checkliste
16 | Vorschriften 9.10 Checkliste • EN 60335 (Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke) Jede Installation einer Wärmepumpe ist individuell und Teil 1 (Allgemeine Anforderungen) unterscheidet sich von einer anderen. Die Checkliste un- Teil 2–40 (Besondere Anforderungen für elektrisch betriebene Wär- ten gibt eine allgemeine Beschreibung des Installations- mepumpen, Klimageräte und Raumluftentfeuchter) ablaufs. -
Seite 17: Eigenschaften
Installation | 17 Magnetitfilter WARNUNG: Wenn die Installation nicht in einer neuen Heizungsanlage erfolgt, im ▶ Sicherheitsventil keinesfalls verschließen. Rücklauf der Wärmepumpe einen Magnetitfilter montieren. Wasserqualität und Sole Die Wärmepumpe arbeitet bei niedrigeren Temperaturen als andere Hei- 11.3 Aufstellort wählen zungsanlagen, weshalb die thermische Entgasung weniger effektiv ist Beachten Sie bei der Wahl des Aufstellorts, dass die Wärmepumpe einen und der verbleibende Sauerstoffgehalt stets höher ist als bei Kesselanla-... -
Seite 18: Aufstellen
18 | Installation Durch Sauerstoff bilden sich Korrosionsprodukte in Form von Magnetit und Ablagerungen. Magnetit besitzt eine Schleifwirkung, die in Pumpen, Ventilen und Kom- ponenten mit turbulenten Strömungsverhältnissen zum Tragen kommt, 0,3 m z. B. im Verflüssiger. Bei Heizungsanlagen, die regelmäßig befüllt werden müssen, oder deren Heizwasser beim Entnehmen von Wasserproben kein klares Wasser ent- hält, müssen vor der Installation der Wärmepumpe entsprechende Maß- nahmen ergriffen werden, z. -
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss | 19 Elektrischer Anschluss GEFAHR: Gefahr durch Stromschlag! ▶ Anschluss vor Arbeiten am elektrischen Teil immer spannungsfrei schalten. Alle Regel-, Steuer- und Sicherheitseinrichtungen der Wärmepumpe sind betriebsfertig verdrahtet und geprüft. Der elektrische Anschluss der Wärmepumpe muss si- cher getrennt werden können. ▶... -
Seite 20: Schaltplan Elektrischer Anschluss
20 | Elektrischer Anschluss 12.1 Schaltplan elektrischer Anschluss 12.1.1 Schaltkasten der Wärmepumpe (54–80 kW) – Übersicht 6 720 814 720-02.1I Bild 13 Schaltkasten der Wärmepumpe (54–80 kW) – Übersicht [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3 ] Sicherungsautomat Wärmepumpe [F4 ] Sicherungsautomat Zusatz [TR1 ]... -
Seite 21: Stromversorgung Der Wärmepumpe (54-80 Kw)
Elektrischer Anschluss | 21 12.1.2 Montage des Rego-Bediendisplays Alternative A Beiliegendes Kabel an die Displayeinheit (4-poliger Stecker) und den Die Stromversorgung der Wärmepumpe kann auch über einen EVU-Reg- Rego-Anschlusskasten an Klemme Ext. Disp. (Stecker 4P4C RJ10) an- ler im Niedertarifbetrieb erfolgen. In der Sperrzeit wird die Rego-Einheit schließen (Abb. -
Seite 22: Weitere Schaltpläne
22 | Elektrischer Anschluss 12.2 Weitere Schaltpläne 12.2.1 Erläuterungen Regin-Anschlüsse (I/O) Anschlüsse der HP-Karte (I/O) Temperatureingänge PT 1000: Temperatureingänge NTC: Vorlauftemperatur Sauggastemperatur Außentemperatur Sauggastemperatur Kältemittelein- spritzung Temperatur im Warmwasserspeicher (IWS) Temperatur der Kältemittelleitung Pufferspeichertemperatur vor dem Economizer Vorlauf hinter Elektroheizkessel/Kesseltem- Eintrittstemperatur Solekreis peratur Heißgastemperatur Kompressor 2... -
Seite 23: Übersicht Der Externen Wärmepumpenanschlüsse (54-80 Kw)
Elektrischer Anschluss | 23 12.2.2 Übersicht der externen Wärmepumpenanschlüsse (54–80 kW) 6 720 814 720-03.1I Bild 17 Übersicht der externen Wärmepumpenanschlüsse (54–80 kW) [PC1] Heizkreispumpe [PM1/PW2]Heizkesselumwälzpumpe/WWZ-Pumpe [SSM] Sammelalarm [PB3] Solepumpe (max. zul. Betriebsstrom 6 A) [PC0] Heizungspumpe, Wärmeträger Pumpe für Wärmepumpe (max. - Seite 24 24 | Elektrischer Anschluss 12.2.3 Übersicht der externen Wärmepumpenanschlüsse (54–80 kW) 6 720 814 720 -04.1I Bild 18 Übersicht der externen Wärmepumpenanschlüsse (54–80 kW) [PC1.SSM] Sammelalarm Heizkreisumwälzpumpe [AC0] Sammelalarm Heizungspumpe (Wärmeträgerpumpe für Wärmepumpe) [AB3] Sammelalarm Solepumpe [I1] Externer Eingang EVU1 [FM0] Durchflusswächter/Alarm Zuheizer [I3]...
-
Seite 25: Anschluss Solepumpe / Wärmeträgerpumpe
Elektrischer Anschluss | 25 12.2.4 Anschluss Solepumpe / Wärmeträgerpumpe 6720814721-43.1I Bild 19 Anschluss Solepumpe / Wärmeträgerpumpe [AB3] Sammelalarm Solepumpe PB3 Klemmenfarben [AC0] Sammelalarm Heizungspumpe (Wärmeträgerpumpe für Wär- K13-14 mepumpe) [0-10] Steuerung 0-10V / Externe Steuerung Analogeingang 0-10V 230 VAC [K13] Relais der Solepumpe [PB3] Solepumpe (max. -
Seite 26: Betriebsschaltplan Der Wärmepumpe (54-80 Kw)
26 | Elektrischer Anschluss 12.2.5 Betriebsschaltplan der Wärmepumpe (54–80 kW) Bild 20 Betriebsschaltplan der Wärmepumpe (54–80 kW) mit Schütz (K1/K2) [E1] Kompressor 1 [E2] Kompressor 2 [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3] Sicherungsautomat Wärmepumpe [F4] Sicherungsautomat Zusatz [K1] Schütz Kompressor 1 [K2] Schütz Kompressor 2 6 720 820 592 (2016/09) - Seite 27 Elektrischer Anschluss | 27 12.2.6 Betriebsschaltplan der Wärmepumpe (54–80 kW) 6 720 814 720-06.1I Bild 21 Betriebsschaltplan der Wärmepumpe (54–80 kW) mit Anlaufstrombegrenzer (Q1/Q2) [E1] Kompressor 1 [E2] Kompressor 2 [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3] Sicherungsautomat Wärmepumpe [F4] Sicherungsautomat Zusatz [Q1, Q2] Anlaufstrombegrenzer (Zubehör)
-
Seite 28: Schaltplan Der Wärmepumpe (54-80 Kw)
28 | Elektrischer Anschluss 12.2.7 Schaltplan der Wärmepumpe (54–80 kW) 6 720 814 720-07.1I Bild 22 Schaltplan für den Betriebsstrom der Wärmepumpe (54–80 kW) mit Sammelalarm für Anlaufstrombegrenzer (AR1/AR2) [PC1.SSM] Sammelalarm Heizkreisumwälzpumpe [TC0] Rücklauftemperatur zur Wärmepumpe [I1] EVU 1/Externer Eingang 1 [TR8] Temperatur der Kältemittelleitung hinter dem Economizer [FM0]... - Seite 29 Elektrischer Anschluss | 29 12.2.8 Schaltplan der Wärmepumpe (54–80 kW) 6 720 814 720-08.1I Bild 23 Schaltplan der Wärmepumpe (54–80 kW) mit Steuerungssicherung (FE1/FE2) [PC1.SSM] Sammelalarm Heizkreisumwälzpumpe [TC1] Vorlauf hinter Elektroheizkessel/Kesseltemperatur [I1] EVU 1/Externer Eingang 1 [TC0] Rücklauftemperatur zur Wärmepumpe [FM0] Alarm Zuheizer [TR8]...
-
Seite 30: Kaskadenschaltung (54-80 Kw)
30 | Elektrischer Anschluss 12.2.9 Kaskadenschaltung (54–80 kW) 6 720 814 720 -37.1I Bild 24 Kaskadenschaltung (54–80 kW) Wärmepumpe 1 Wärmepumpe 2 Für die Kaskadenschaltung geeignet ist Twisted-Pair-Ka- bel (TP) 2 x 2 x 0,5 ohne Schirm bzw. 2-adriges Twisted- Pair-Kabel mit Schirm, der im Stecker des Rego 5200 an N angeklemmt wird (siehe Schaltplan). - Seite 31 Elektrischer Anschluss | 31 12.2.10 Schaltplan der Wärmepumpe (54–80 kW) 6 720 814 720-09.1I Bild 25 Schaltplan der Wärmepumpe (54–80 kW) mit Anlaufstrombegrenzer (Q1/Q2) [P=1] 80-kW-Wärmepumpe [ER2] Start von Kompressor 2 [P=2] 72-kW-Wärmepumpe [ER3] Kältemitteleinspritzung, Magnetventil 1 [P=3] 64-kW-Wärmepumpe [ER4] Kältemitteleinspritzung, Magnetventil 2 [P=4] 54-kW-Wärmepumpe...
- Seite 32 32 | Elektrischer Anschluss 12.2.11 Schaltplan der Wärmepumpe (54–80 kW) 6 720 814 720 -10.1I Bild 26 Schaltplan der Wärmepumpe (54–80 kW) mit Schütz (K1/K2) [P=1] 80-kW-Wärmepumpe [ER2] Start von Kompressor 2 [P=2] 72-kW-Wärmepumpe [ER3] Kältemitteleinspritzung, Magnetventil 1 [P=3] 64-kW-Wärmepumpe [ER4] Kältemitteleinspritzung, Magnetventil 2 [P=4]...
- Seite 33 Elektrischer Anschluss | 33 12.2.12 Schaltplan der Wärmepumpe (54–80 kW) 6 720 814 720-11.1I Bild 27 Schaltplan 54–80 kW Steckplätze 1a/1b) [VW1] 3-Wege-Ventil Heizung/Warmwasser [F3] Sicherungsautomat Wärmepumpe [Rego] Rego-Reglerbox [PC0] Heizwasserpumpe [PB3] Solepumpe [EE1/EM0] Elektroheizkessel Stufe 1/Start Zuheizung [EE2] Elektroheizkessel Stufe 2 [TR1] Transformator 24 V DC [TR2]...
-
Seite 34: Anschlussplan Für Evu/Sg
34 | Elektrischer Anschluss 12.3 Anschlussplan für EVU/SG 6 720 810 940-05.2I Bild 28 Anschlussplan für EVU/SG Tarifsteuerung SG (SmartGrid) Bedieneinheit der Wärmepumpe Position 1, Standby EVU-Funktion = 1 SG-Funktion = 0 Position 2, Normalbetrieb EVU-Funktion = 0 SG-Funktion = 0 Position 3, Anhebung Heizkreistemperatur EVU-Funktion = 0 SG-Funktion = 1... -
Seite 35: Evu 1, Nur Abschaltung Des Elektrischen Zuheizers
Elektrischer Anschluss | 35 12.4 EVU 1, nur Abschaltung des elektrischen Zuheizers 6 720 814 720-17.1I Bild 29 EVU Typ 1 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Stromzähler für elektrischen Zuheizer, Niedertarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteuerung, SmartGrid (SG) Gebäudestromzähler, 1-phasig, Normaltarif Wärmepumpe (Kompressor) Elektroheizstab [10] Bedieneinheit Rego 5200 [11] Bedieneinheit CUHP... -
Seite 36: Evu 2, Nur Abschaltung Des Kompressors
36 | Elektrischer Anschluss 12.5 EVU 2, nur Abschaltung des Kompressors 6 720 814 720-16.1I Bild 30 EVU Typ 2 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Stromzähler für elektrischen Zuheizer, Normaltarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteuerung, SmartGrid (SG) Gebäudestromzähler, 1-phasig, Normaltarif Wärmepumpe (Kompressor) Elektroheizstab [10] Bedieneinheit Rego 5200 [11] Bedieneinheit CUHP... -
Seite 37: Evu 3, Abschaltung Von Kompressor Und Elektrischem Zuheizer
Elektrischer Anschluss | 37 12.6 EVU 3, Abschaltung von Kompressor und elektrischem Zuheizer 6 720 814 720-15.1I Bild 31 EVU Typ 3 Spannungsversorgung keiten des Energieversorgers dahingehend, dass er der Wärmepumpe Stromzähler Wärmepumpe, Hochtarif zu bestimmten Zeiten einen Anlaufbefehl geben kann, z.B. wenn günsti- Stromzähler für elektrischen Zuheizer, Niedertarif ger Strom verfügbar ist. -
Seite 38: Grundwasser Als Energiequelle
38 | Grundwasser als Energiequelle Grundwasser als Energiequelle Bild 32 Grundwasser als Energiequelle Funktion Bei Grundwassersystemen wird die Wärmepumpe um einen Zwischen- Zur Regelung der Grundwasserpumpe PB1 und zur wärmetauscher ergänzt, um eine Frostgefahr auszuschließen und den Überwachung des Temperatursensors TB1 und des Verdampfer der Wärmepumpe vor Partikeln im Grundwasser zu schüt- Drucksensors JB1 wird ein Multifunktionsregler benötigt zen. -
Seite 39: Funktionskontrolle
Funktionskontrolle | 39 Wir empfehlen, die Wärmepumpe durch einen zugelassenen Fachbe- Funktionskontrolle trieb in Form einer Funktionsprüfung turnusmäßig inspizieren zu lassen. ▶ Nur Originalersatzteile verwenden! 14.1 Kältemittelkreis ▶ Ersatzteile anhand der Ersatzteilliste anfordern. ▶ Ausgebaute Dichtungen und O-Ringe durch Neuteile ersetzen. Eingriffe in den Kältemittelkreis dürfen nur von einem zu- gelassenen Fachbetrieb durchgeführt werden. - Seite 40 40 | Wartung Reinigen und Spülen des Flanschfilters (Solekreis) ▶ Verunreinigungen und Ablagerungen mit Wasser, speziellem Flüssi- greiniger oder Bürste abspülen. Nach dem Reinigen Filter auf mögli- Wenn als Frostschutzmittel Alkohol verwendet wird, und che Schäden überprüfen. Bei Löchern oder anderen Filterschäden ein Öl-, Gas- oder Pelletkessel im gleichen Raum steht, Filter austauschen (...
- Seite 41 Wartung | 41 6 720 814 720-38.1I Bild 35 Reinigung des Flanschfiltersiebs Supraceo T 6 720 820 592 (2016/09)
-
Seite 42: Umweltschutz
42 | Umweltschutz Pflege und Überprüfung der Anlage Der Installateur muss geltende Regeln und Vorschriften und Vorgaben der Installations- und Bedienungsanlei- tung einhalten. Allgemeine Regeln nach Verordnung (EG) Nr. 517 / 2014: Personen, die Umgang mit Kältemittel (z. B. beim Befüllen, Ablassen usw.) haben, oder Undichtigkeiten suchen, benötigen einen persönli- chen Qualifikationsnachweis für die jeweiligen Maßnahmen sowie über die Kenntnis der F-Gase-Verordnung und anderer relevanter nationaler... - Seite 43 | 43 Notizen Supraceo T 6 720 820 592 (2016/09)
