SCREENROLLOS
SCREEN GW
MONTAGE
MONTAGE DER SEILE BEI DEN ROLLOS MIT EINEM KASTEN
Die Stahlseile Ø 4 mm werden auf entsprechende Länge zugeschnitten mit aufgepresstem Ge-
winde-Endstück geliefert. Die genaue Konfiguration der Seile kann sich entsprechend des kon-
kreten Projekts unterscheiden. Nach der Montage des oberen Kastens ziehen Sie das Seil durch
die Befestigungswalze am Seitenteil durch und sichern es mit der Schraube.
Schrauben Sie die Konsolen mithilfe von für den Konstruktionstyp (Stahlkonstruktion, Zement, Mauerwerk u.ä.) geeigneten
Schaftschrauben und Einzelteilen an die Wand. Im Bedarfsfall vergrößern Sie den Abstand zwischen der Konsole und der
Wand mithilfe von Unterlegscheiben. Das Seil spannen Sie immer an und halten so, dass es sich nicht verdreht.
ANMERKUNG

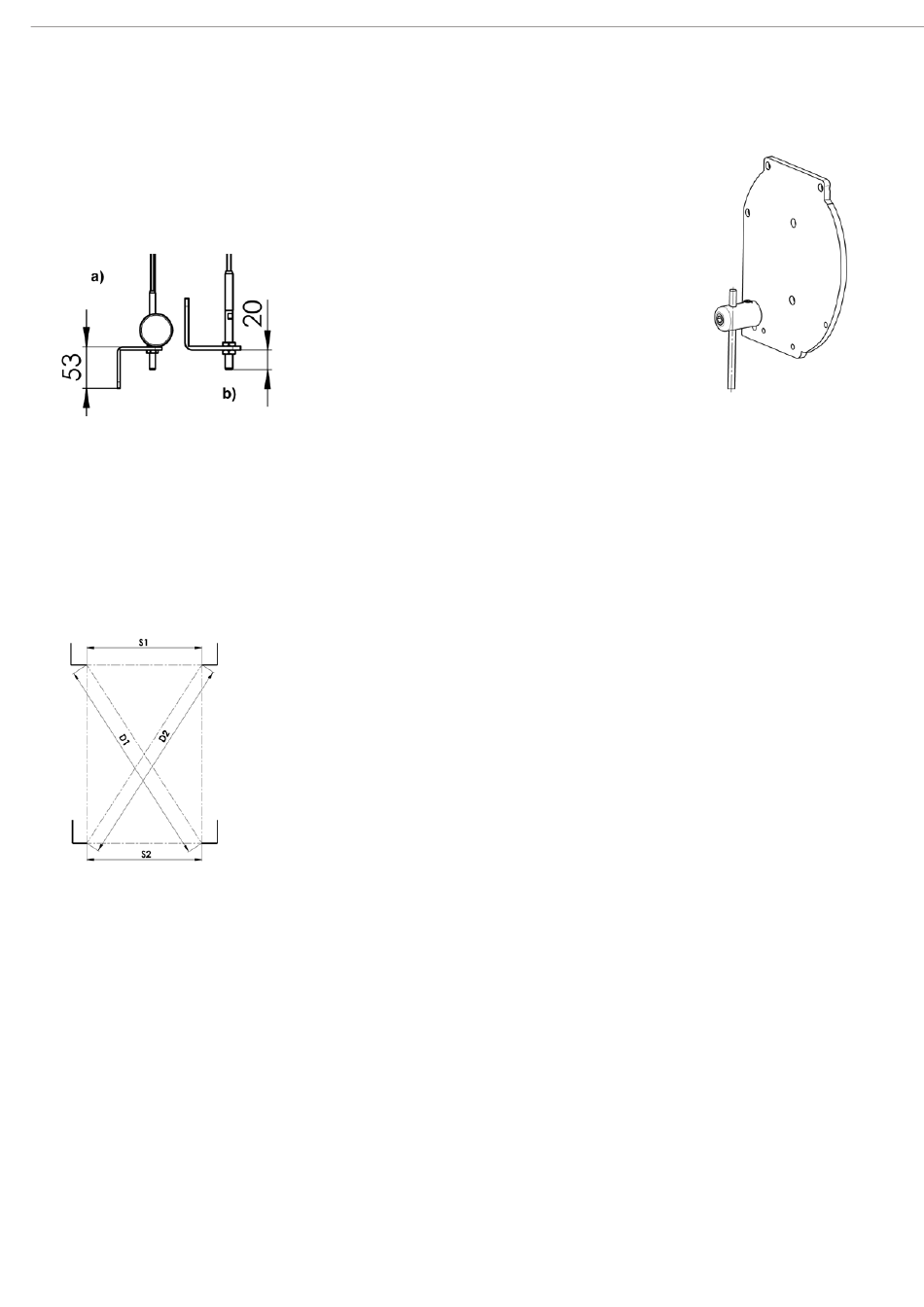

Überprüfen Sie, ob die vier Befestigungspunkte der Seile parallel und rechtwinkelig sind. Dies kann man durch die Messung
von zwei Abständen „S1" und „S2" oder der Diagonalen „D1" und „D2" vornehmen. Die Abstände müssen gleich sein bei ± 1
mm.
Die unteren Konsolen können seitlich oder frontal
montiert werden, wobei das Profil „L" nach unten (a)
oder nach oben (b) zeigt.
Anmerkung: Die Wahl des Ortes zur Montage der Kon-
solen muss noch vor der Bestellung der Rollos durchge-
führt werden, weil durch diese Position die Länge des
Seils vorgegeben ist.
Werden die Konsolen nach oben gerichtet montiert (b),
dann lassen Sie mindestens 20 mm Abstand zwischen der Konsole und dem Fußbo-
den oder der Fensterbrüstung.
